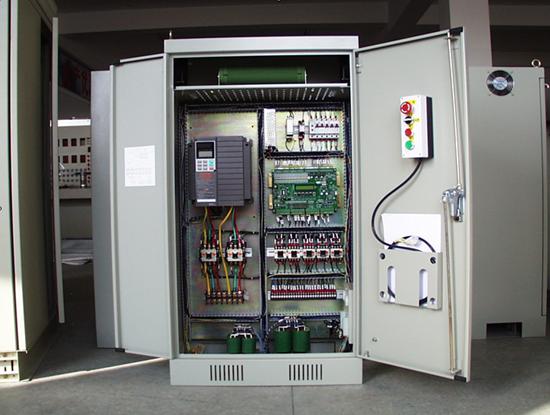

主控柜做有温控和压差显示，西门子文本显示器等，并可对压差上上限、烟道进口温度上限、灰斗高料位等进行声光报警，各报警器并为1个，具体报警项目在文本显示器中可以查询，报警时可按下主控柜上“消铃按钮”消除声光报警，报警项目信号消失时声光报警会自动停止。
主控柜指令开关有“手动 自动”，“差压 自动 定时”，“现场 手动 本地”，“关 旁路 开”及在本地手动模式下的各室“本地清灰操作”旋钮等。预涂灰系统的罗茨风机在主控柜上控制，此外备有5个备用回路。
当选择开关选择为“手动”，“本地 手动”时，则可使用主控柜各室“本地清灰操作”进行单室清灰，脉冲喷吹时间和脉冲间隔和自动模式相同。
接线柜放置在除尘器顶部，当指令开关选择为“手动”，“现场 手动”时，则可使用接线柜各室“现场清灰操作”进行单室清灰，脉冲喷吹时间和脉冲间隔与自动模式时相同。
清灰系统采取的是逐时清灰的方式，即首先启动该室提升阀，室出气口关闭，然后该室1#脉冲阀得电喷吹，再是2#脉冲阀得电喷吹，如此类推，当10#脉冲阀喷吹完毕后，提升阀失电，室出气口打开，该室完成工作。在室间隔时间到后，下一室按此工艺工作，其工况完全相同。当8个仓室都工作完毕后，系统进入大周期待机状态，当设置的大周期时间到后，系统将从1#室开始工作，如此循环，直至人工干预。
当选择开关选择为“自动”，“定时 自动”时，系统会按程序设定好的时间进行周期循环工作，当人为中断运行时，系统会在喷吹完当前室后停止工作。
当选择开关选择为“自动”，“定压 自动”时，当除尘器进出口压差达到设定的高位时，系统会启动运行，各时间间隔与定时运行模式相同，当压差恢复到设定的低点时，系统会在当前喷吹周期完成后停止运行，进入待机状态。
在“自动”模式下，各室手动清灰按钮无效。在“手动”模式下，系统只能单室循环动作，若多室的手动清灰按钮都在“开”位置，则这些室的同一序号的脉冲阀会同时动作。
旁路部分由烟道进口温度检测构成的自动模式和“关 旁路 开”构成的手动模式组成，当烟气温度达到设定的高温极限值时，系统不论原在何种模式下工作都会无条件地开启旁路运行模式，即打开旁路进气口，关闭8个仓室的提升阀出气口，同时，脉冲阀停止喷吹；当温度恢复后，系统会自动恢复主路运行模式，即旁路进气口关闭，仓室提升阀复位，系统按先前的喷吹顺序继续工作。各阀带电情况是，旁路时，各室提升阀均带电保持，主路时，各旁路阀均带电保持。手动开旁路时各阀动作情况和自动模式相同。
二、文本显示器显示内容：
1、自动模式允许或禁止提示；
2、除尘器运行或停止指示；
3、系统手动\自动模式选择指示；
4、本地手动清灰指示或现场手动清灰选择指示；
5、定时自动清灰指示或定压自动清灰选择指示；
6、脉冲阀喷吹时间，即脉冲阀单次喷吹通气时间，程序设定200毫秒；
7、脉冲阀间隔时间，即同一个室前一个脉冲阀喷吹完到下一个脉冲阀开始喷吹的时间间隔，程序设定10秒；
8、室间隔时间，即上个室喷吹结束到下个室开始工作的时间间隔，程序设定20秒；
9、周期间隔时间，即最后一个室动作结束到下一次循环的第一个室工作的时间间隔，程序设定180秒，即3分钟；
10、停机延时时间，如把风机运行信号作为系统的启动信号，把风机停机信号作为系统的停止信号时，当风机从运行状态转换到停机状态时，系统会在一定的延时后停止工作，用以尽可能除去滤袋上粘附的灰尘。程序设定为20分钟，可以自主设置。若系统不与风机等外来设备连锁，则该时间无效，主控柜上I3.3和I-24V+两接点短接。
11、主路运行或旁路运行指示；
12、几号脉冲阀工作指示；
13、第几号室工作指示；
14、几号提升阀工作指示；
15、各灰斗高低料位报警信号；
16、差压上上限报警信号；
17、烟道进口温度超高报警信号。
三、文本显示器设置方法
分别按下F1、F2、F3、F4可显示相应的画面，画面上显示的参数均可修改。当需要改写参数时，先按相应按键进入画面，然后按一下ENTER键，此时画面上显示请输入密码，密码是0001。按一下ENTER键在某个参数个位上有一个闪烁的黑体光标，此时可按上（▲）、下（▼）键增加或减少数值，按左、右键黑体光标可左右移动。输入完毕后按一下ENTER键则所设参数存入PLC，按ESC退出返回。
若系统失电后重新上电，诸参数均恢复为原默认数值，原则上不建议修改任何运行参数。
F1界面显示系统工作选择方式，如手动或自动，定时或差压，现场或本地，运行或停止等；
F2显示各时间参数，可以修改；
F3显示各室、脉冲阀、提升阀动作及主路或旁路运行情况；
F4显示各报警信号。
四、其他项目
系统温控主要用于对旁路阀的控制，防止除尘器内滤袋被烟道过热气体损毁，可设置为150℃左右，即一旦温度超过此数值，系统无条件（不论原为何种工作模式）的开旁路运行，且会产生声光报警信号。
主控柜上压力数值为除尘器烟道进口和出口之间的差压，当系统选择为“自动”且“差压”模式时，若差压数值达到设定的PH高限时，系统会启动清灰程序。若差压达到设定的PL低限时，系统会在一个完整的清灰周期完成之后停止清灰程序，进入待机状态。到差压达到设定的PHH高高限时，系统会产生声光报警信号。根据各锅炉要求的压力不同，该参数设定建议值是PL为1200Pa，PH为1500Pa，PHH为2000Pa，即差压达到1500 Pa时，系统开始清灰，低到1200 Pa时，系统停止清灰，超过1500 Pa且达到2000 Pa时系统会在开始清灰的同时进行报警，提醒值班人员有可能出现了滤袋堵塞现象。相对差压清灰，定时清灰的效果更好，建议平时采取定时清灰方式。
烟气出口浓度计主来是用来反映滤袋的好坏状态，在主路运行时若数值较大，建议及时打开除尘器顶部盖板检查是否有滤袋破损，若有，及时更换之，若无，检查旁路阀的密封情况，如有异常，及时处理。
五、备注
1、当喷吹系统没有气源时，各仓室提升阀及旁路阀会在重力作用下自然下垂，各室出气口和旁路进气口均关闭，烟气无法经除尘器排出。
2、当喷吹系统有气源提供，但系统无电或PLC拨码开关未在启动位置即“RUN”位时，各室提升阀和旁路阀均会提升，各仓室出气口和旁路进气口均打开，若有烟气通过时会使烟尘经旁路阀和仓室出气口窜至滤袋上口，严重时会堵塞滤袋，影响其通透性。
3、当喷吹系统有气源和电源提供，且PLC拨码开关在启动位置即“RUN”位时，此处系统默认为锅炉烟气走主路，即旁路阀带电保持，旁路进气口关闭，各仓室出气口打开。
4、为了减少旁路阀平时带电时间，延时其使用寿命，若系统常长时间不用，要把PLC开关拨到“STOP”位置。
5、 除尘器的气源压力以0.4Mpa左右为宜，运行时要注意观察气源压力变化情况，过高将有损脉冲阀，减少其使用寿命，过低则会导致喷吹无力，起不到除尘效果。
6、要定期检查主控柜和接线柜的中间继电器是否插接牢固
