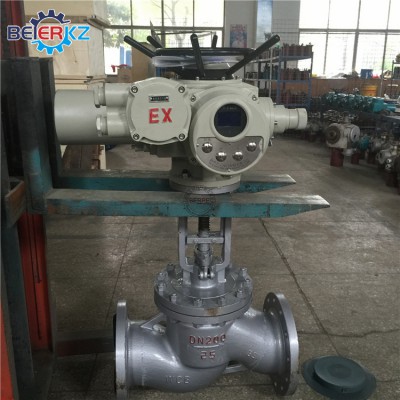

企腾云-厂家直销J941H电动截止阀智能型高温高压截止阀供应产品江苏贝尔阀门控制有限公司

产品详情

一、电动截止阀结构特点、用途

贝尔系列可以安装在管道的任何位置上，介质从下往上流。产品设计制造按国家标准GB12235,结构合理,密封可靠,性能优良,造型美观。合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点。不锈钢截止阀适用于各类腐性介质的管道上，有良好的防腐性的足够的强度。

其特点如下：

①阀瓣、阀座密封面用硬质合堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性好、使用寿命长。

②阀杆材料为渗氮钢，渗氮后的阀杆表面硬度高、耐磨、抗擦伤，抗腐蚀。

③由于温度、压力等原因，阀门口径DN50以下的阀体、阀盖为模锻件、DN65以上的阀体、阀盖为铸钢件。

④阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用与各种压力、温度及介质工况。

⑤安装阀门时注意介质的流向，严格按阀门流向箭头指示的方向安装。

⑥电动截止阀尽量垂直安装，阀杆向上。

二、电动截止阀执行器参数及功能

执行器按照功能分为：常规户外标准型、隔爆型、整体一体化型和调节型、智能非侵入式总线控制型等。

3.1 电源：常规，三相380V（50Hz）

特殊，三相660V、415V（50Hz 、60Hz）；

单相220V、110V（50Hz 、60Hz）

3.2 工作环境：

3.2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。

3.2.2 相对湿度：≤95%（25℃时）。

3.2.3防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）

3.2.4防护等级：IP55 （特殊订货IP65、IP67）。

3.3 工作制：短时10分钟（特殊订货30分钟）。

表1

注1：可按用户要求提供其它转速:12/18/24/30/36/42/48/60（r/min）

注2：当产品提供四层计数器时，最大转圈数为表1转圈数×10

3.4.2电机技术参数见表2

表2

功率KW	0.12	0.25	0.37	0.55	0.75	1.1	1.5	2.2	3	4	5.5	7.5	10	15
电流A	0.57	1.03	1.38	2.2	2.62	4	4.12	5.25	7.9	8.87	12.05	15.6	20.5	26.6

购买须知：购买电动截止阀此类产品时客户需提供所选阀门的口径、压力、过流介质的理化性质、所选电动执行器的电压及控制方式等要求。如有不详细之处欢迎致电咨询，贝尔是专业生产厂家，可随时发公司厂图给客户证明我们的生产实力和专业性。若需要索取样本或说明书，请来电来传告知地址或邮件，我公司将免费提供。
