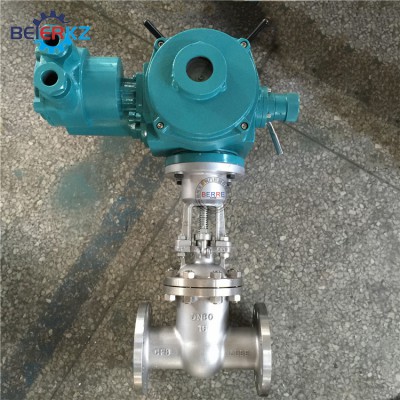

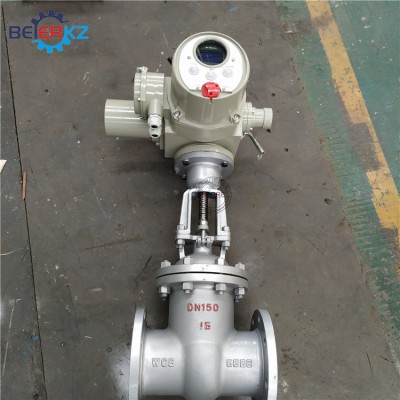

一、电动闸阀简介
电动闸阀适用于现控、远控、易爆场合、不易手动场合等截断或接通管路中的介质。具有流体阻力小，适用的压力、温度范围大等特点，是一种最常用的截断阀。
公称压力：PN2.5～300Kg。工作温度PN2：-29～540°。口径范围：DN15～1800mm
① 不断吸收国外先进的阀门技术，创造一流质量产品。
② 开发和设计的结构完善，让美观大方和实用打造品牌。
③ 阀体材料品种齐全，由应用场合精心策划。
④ 填料和垫片选配合理，开关轻松自如。
⑤ 密封性能优越。泄漏概率接近为零。
⑥ 定能满足贵公司的首选！定会给贵公司带来使用方便，降低成本等。
通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
二、电动闸阀结构特点
①阀门采用压力自紧式密封或阀体、阀盖垫片密封结构，值得信赖！使用安全可靠。
②阀瓣采用双闸板中间带万向顶结构，能自动调整阀瓣与阀座密封面吻合度，保证阀门的密封。同时此结构维修方便，节约费用，阀瓣互换性较好。
③阀瓣、阀座密封面用钴铬钨硬质合金由等离子喷焊而成，密封面硬度高，耐磨擦，抗擦伤，使用寿命长。
④阀杆用渗氮钢制成，表面氮化处理，硬度高，抗擦伤，耐腐蚀，使用寿命长。
⑤电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。除就地操作外，还可以进行远距离操作、PLC控制、4~20mA电流输入输出智能控制等。
⑥手动阀门由手动机构或撞击时手轮开启。减小阀门操作力。
⑦阀门可安装在管道的任何位置，同时根据介质和介质的温度选择碳钢或合金钢阀门。
⑧初次安装和调试时，必须手动把阀门开到约一半的位置，以免电机相序接反导致阀门或电装损坏。
三、电动闸阀执行器相关参数：
| 型号规格 |
公称转矩（N，m) |
公称推力（KN） |
最大阀杆直径（mm) |
最大转圈数（圈） |
手动速比 |
输出转速（r/min) |
电机功率（KW） |
参考重量（Kg) |
| Z5 |
50 |
20 |
28 |
60 |
1::1 |
12 |
0.12 |
28 |
| Z10 |
100 |
40 |
28 |
60 |
1::1 |
18\24\36 |
0.25\0.37 |
45 |
| Z15 |
150 |
18\24\36 |
0.37\0.55 |
50 |
| Z20 |
200 |
100 |
40 |
60 |
1::1 |
18\24 |
0.37\0.55 |
55 |
| Z30 |
300 |
18\24 |
0.55\0.75 |
58 |
| Z45 |
450 |
150 |
48 |
120 |
1::1(20::1) |
24\36 |
1.1\1.5 |
110 |
| Z60 |
600 |
24\36 |
1.5\2.2 |
120 |
| Z90 |
900 |
200 |
60 |
120 |
1::1(25::1) |
24\36 |
2.2\3 |
139 |
| Z120 |
1200 |
24\36 |
3\4 |
142 |
| Z180 |
1800 |
325 |
70 |
150 |
22.5::1 |
18\24 |
4\5.5 |
250 |
| Z250 |
2500 |
18\24 |
5.5\7.5 |
255 |
| Z350 |
3500 |
700 |
|
150 |
20::1 |
18\24 |
7.5\10 |
330 |
| Z500 |
5000 |
80 |
18\24 |
10\15 |
350 |
注1：可按用户要求提供其它转速：12、18、24、30、36、42、48、60（r/min)
注2：当产品提供四层计数器时，最大转圈数为表1圈数*10
电机技术参数见表2
| 功率KW |
0.12 |
0.25 |
0.37 |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
4 |
5.5 |
7.5 |
10 |
15 |
| 电流A |
0.57 |
1.03 |
1.38 |
2.2 |
2.62 |
4 |
4.12 |
5.25 |
7.9 |
8.87 |
12.05 |
15.6 |
20.5 |
26.6
|
