一、阀门电动装置用途和分类

阀门电动装置用于阀门的开启、关闭或调节。是对阀门实现远控、集控和自控的必不可少的驱动装置。他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

阀门电动装置按原理分类分为：多回转阀门电动装置、部分回转阀门电动装置、角行程阀门电动装置、直行程阀门电动装置。

阀门电动装置按功能分类分为：常规户外标准型、隔爆型、整体一体化型和调节型、智能非侵入式总线控制型等。

多回转阀门电动装置适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、闸门、水闸阀等。

部分回转阀门电动装置适用于球阀、蝶阀、风门等90度（特殊可做350度）回转型的阀门

二、阀门电动装置设计标准

2.1常规型阀门电动装置的设计标准，完全按照JB/T8528-1997《普通型阀门电动装置技术条件》的 有关规定设计生产，使用于无易燃、无易爆、无腐蚀性介质的环境。

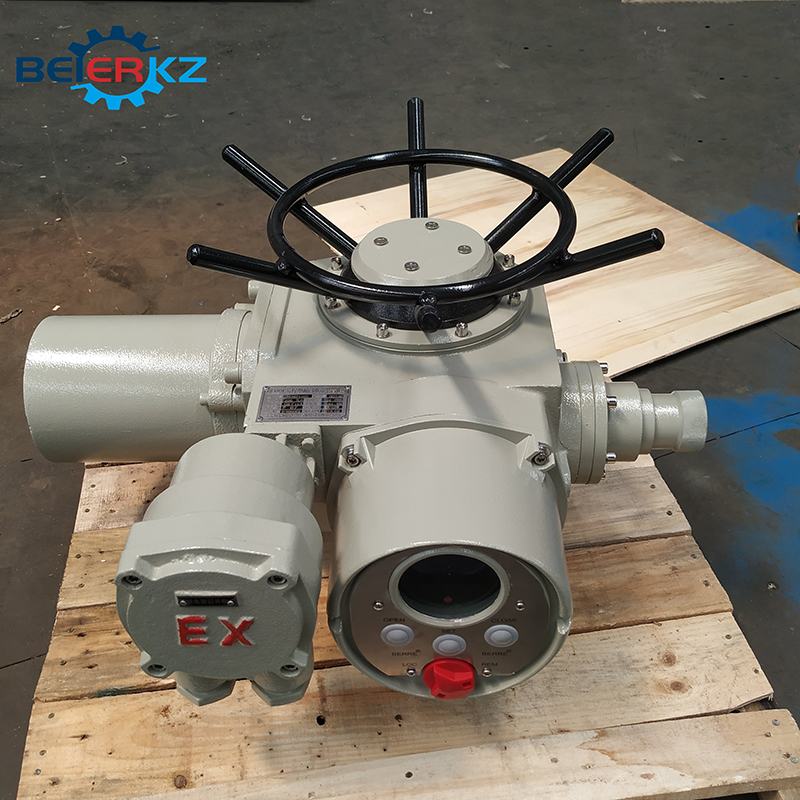

2.2隔爆型阀门电动装置的设计标准，完全按照GB3836. 1-2000《爆炸性气体环境用电气设备第1部分: 通用要求》，GB3836. 2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529- 1997《隔爆型阀门电动装置技术条件》的有关规定设计生产，隔爆标志为ExdIIBT4,适用于IIA 级、IIB级、T1~T4组的爆炸性气体混合物的场合。

并经国家防爆电气产品质量监督检验测试中心检定，取得了全系列的防爆合格证。经中华人民共和国国家质量监督检验检疫总局批准取得全国工业产品生产许可证。


三、阀门电动装置特点

1 、电源：常规，三相380V（50Hz）

        特殊，三相660V、415V（50Hz 、60Hz）；

                   单相220V、110V（50Hz 、60Hz）

2 、工作环境：

2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。

2.2 相对湿度：≤95%（25℃时）。

2.3 防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。

2.4 防护等级：IP55（特殊订货IP65、IP67）。

3 工作制：短时10分钟（特殊订货30分钟）。

1.采用欧洲先进原装产品作为中央微处理器，集成SMT贴装工艺，抗干扰能力强、持续稳定运行、 控制精准的要求。

2.非侵入式设计，调试简单、直观；全视角LCD菜单式显示界面：有中英文二种语言可选；中央微 处理器自带EEPROM断电自记忆功能。

3.模块输出位移精确定位，整体比例调节型模块将放大器、模数转换、位置发送功能集成在一起，真正实现机电一体化、控制一体化。

4.为克服阀头的惯性惰走，精确定位，调节型模块具有反接制动功能。

5.四位非贯通式磁钢控制电气壳内的霍尔元件操作。

6.电子刹车及无火花换相技术，可控硅元件控制输出，通过软硬件二级互锁确保输出正常。同时采 用负载切断时，无火花换相技术。

7.电器输出可任意组态，以满足不同工况需求。

8.选用单圈电位器或多圈电位器二种角度检测方式。

9.自动切换功能：系列模块可实现“远程自动/远程手动/现场”三种工作状态切换；远程开阀、关阀信号可接收无源信号、DC24V信号；红外遥控操作，与现场操作设置方法相同。

10. ESD紧急事件功能选择：紧急动作原位、全开、全关，一般出厂时设为保留原位方式。

11.具有正、反作用选择功能，满足实际控制需要。
 12.全行程设定，输入输出标定功能。
