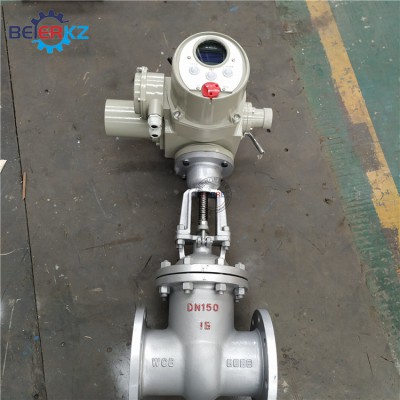

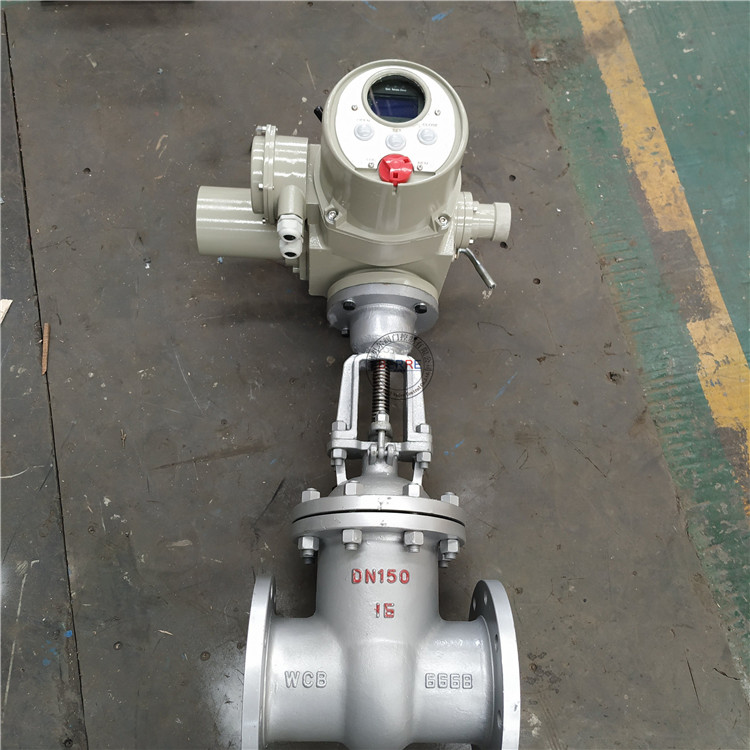

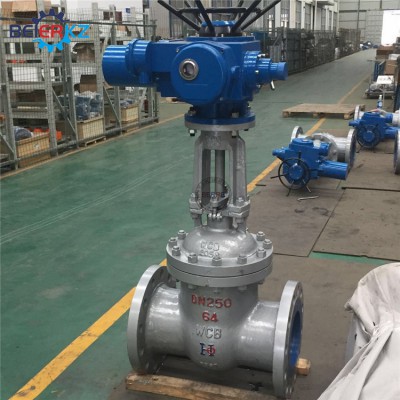

一、电动闸阀简介

电动闸阀适用于现控、远控、易爆场合、不易手动场合等截断或接通管路中的介质。具有流体阻力小，适用的压力、温度范围大等特点，是一种最常用的截断阀。

公称压力：PN2.5～300Kg。工作温度PN2：-29～540°。口径范围：DN15～1800mm

①    不断吸收国外先进的阀门技术，创造一流质量产品。

②    开发和设计的结构完善，让美观大方和实用打造品牌。

③    阀体材料品种齐全，由应用场合精心策划。

④    填料和垫片选配合理，开关轻松自如。

⑤    密封性能优越。泄漏概率接近为零。

⑥    定能满足贵公司的首选！定会给贵公司带来使用方便，降低成本等。

通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。


二、电动闸阀结构特点

①阀门采用压力自紧式密封或阀体、阀盖垫片密封结构，值得信赖！使用安全可靠。

②阀瓣采用双闸板中间带万向顶结构，能自动调整阀瓣与阀座密封面吻合度，保证阀门的密封。同时此结构维修方便，节约费用，阀瓣互换性较好。

③阀瓣、阀座密封面用钴铬钨硬质合金由等离子喷焊而成，密封面硬度高，耐磨擦，抗擦伤，使用寿命长。

④阀杆用渗氮钢制成，表面氮化处理，硬度高，抗擦伤，耐腐蚀，使用寿命长。

⑤电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。除就地操作外，还可以进行远距离操作、PLC控制、4~20mA电流输入输出智能控制等。

⑥手动阀门由手动机构或撞击时手轮开启。减小阀门操作力。

⑦阀门可安装在管道的任何位置，同时根据介质和介质的温度选择碳钢或合金钢阀门。

⑧初次安装和调试时，必须手动把阀门开到约一半的位置，以免电机相序接反导致阀门或电装损坏。

型号规格	公称转矩（N，m)	公称推力（KN）	最大阀杆直径（mm)	最大转圈数（圈）	手动速比	输出转速（r/min)	电机功率（KW）	参考重量（Kg)
Z5	50	20	28	60	1::1	12	0.12	28
Z10	100	40	28	60	1::1	18\24\36	0.25\0.37	45
Z15	150					18\24\36	0.37\0.55	50
Z20	200	100	40	60	1::1	18\24	0.37\0.55	55
Z30	300					18\24	0.55\0.75	58
Z45	450	150	48	120	1::1(20::1)	24\36	1.1\1.5	110
Z60	600					24\36	1.5\2.2	120
Z90	900	200	60	120	1::1(25::1)	24\36	2.2\3	139
Z120	1200					24\36	3\4	142
Z180	1800	325	70	150	22.5::1	18\24	4\5.5	250
Z250	2500					18\24	5.5\7.5	255
Z350	3500	700		150	20::1	18\24	7.5\10	330
Z500	5000		80			18\24	10\15	350

功率KW	0.12	0.25	0.37	0.55	0.75	1.1	1.5	2.2	3	4	5.5	7.5	10	15
电流A	0.57	1.03	1.38	2.2	2.62	4	4.12	5.25	7.9	8.87	12.05	15.6	20.5	26.6



购买须知：购买电动闸阀此类产品时客户需提供所选阀门的口径、压力、过流介质的理化性质、所选电动执行器的电压及控制方式等要求。如有不详细之处欢迎致电咨询，贝尔是专业生产厂家，可随时发公司厂图给客户证明我们的生产实力和专业性。若需要索取样本或说明书，请来电来传告知地址或邮件，我公司将免费提供。
