产品详情

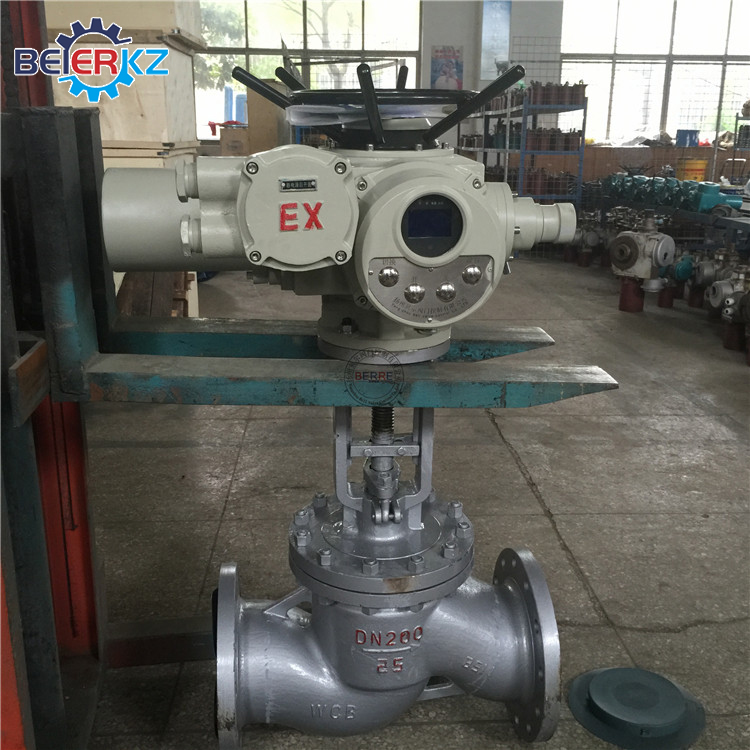

一、电动截止阀结构特点、用途

贝尔系列可以安装在管道的任何位置上，介质从下往上流。产品设计制造按国家标准GB12235,结构合理,密封可靠,性能优良,造型美观。合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点。不锈钢截止阀适用于各类腐性介质的管道上，有良好的防腐性的足够的强度。

其特点如下：

①阀瓣、阀座密封面用硬质合堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性好、使用寿命长。

②阀杆材料为渗氮钢，渗氮后的阀杆表面硬度高、耐磨、抗擦伤，抗腐蚀。

③由于温度、压力等原因，阀门口径DN50以下的阀体、阀盖为模锻件、DN65以上的阀体、阀盖为铸钢件。

④阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用与各种压力、温度及介质工况。

⑤安装阀门时注意介质的流向，严格按阀门流向箭头指示的方向安装。

⑥电动截止阀尽量垂直安装，阀杆向上。

二、电动截止阀执行器参数及功能

执行器按照功能分为：常规户外标准型、隔爆型、整体一体化型和调节型、智能非侵入式总线控制型等。

3.1 电源：常规，三相380V（50Hz）

特殊，三相660V、415V（50Hz 、60Hz）；

单相220V、110V（50Hz 、60Hz）

3.2 工作环境：

3.2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。

3.2.2 相对湿度：≤95%（25℃时）。

3.2.3防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）

3.2.4防护等级：IP55 （特殊订货IP65、IP67）。

3.3 工作制：短时10分钟（特殊订货30分钟）。

表1

注1：可按用户要求提供其它转速:12/18/24/30/36/42/48/60（r/min）

注2：当产品提供四层计数器时，最大转圈数为表1转圈数×10

3.4.2电机技术参数见表2

表2

功率KW	0.12	0.25	0.37	0.55	0.75	1.1	1.5	2.2	3	4	5.5	7.5	10	15
电流A	0.57	1.03	1.38	2.2	2.62	4	4.12	5.25	7.9	8.87	12.05	15.6	20.5	26.6

购买须知：购买电动截止阀此类产品时客户需提供所选阀门的口径、压力、过流介质的理化性质、所选电动执行器的电压及控制方式等要求。如有不详细之处欢迎致电咨询，贝尔是专业生产厂家，可随时发公司厂图给客户证明我们的生产实力和专业性。若需要索取样本或说明书，请来电来传告知地址或邮件，我公司将免费提供。
