监测换热器检测换热器模拟换热器在线水质监测装置

浏览次数：162
产品等级：优
可售卖地：全国
是否进口：否
单价：15000.00/台
最小起订量：1 台
供货总量：9999 台
发货期限：自买家付款之日起 3 天内发货
有效期至：长期有效

产品详情

标头1

产品介绍

监测换热器（现场蒸汽）

监测换热器是模拟生产设备中热交换器的运行参数设计的，其安装在循环冷却水系统供水旁路上，满足中国石油化工集团公司企业标准Q/SH 0725.1-2017《循环水处理效果监测方法第1部分：监测换热器》等相关文件的要求。

一、物理特征

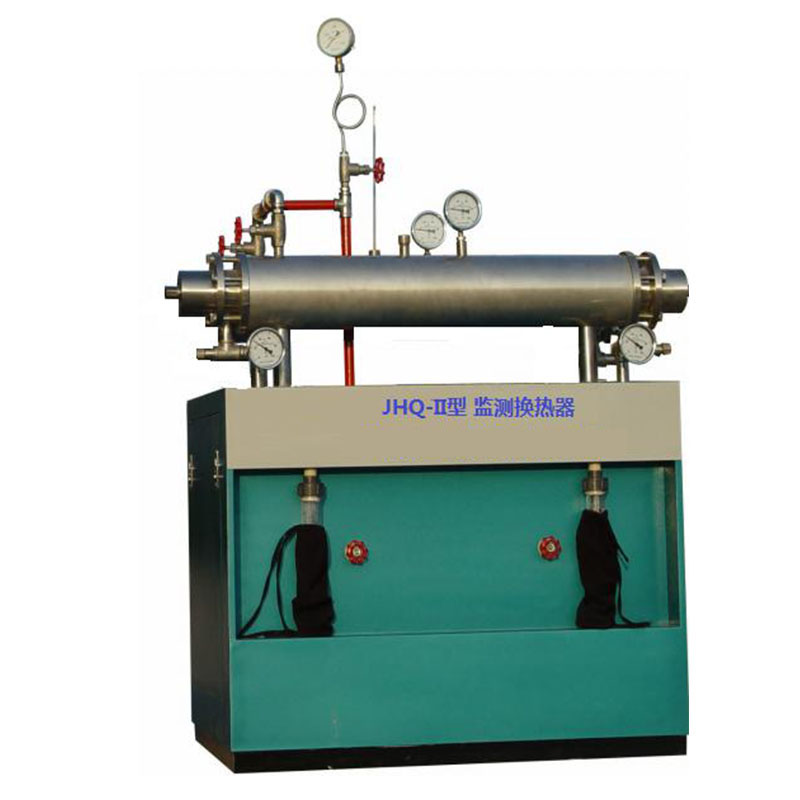

1. 型号：JHQ-Ⅱ

2. 品牌：新春晖

3. 设备主体尺寸（长×宽×高）：1300×750×1100mm框式组合体。

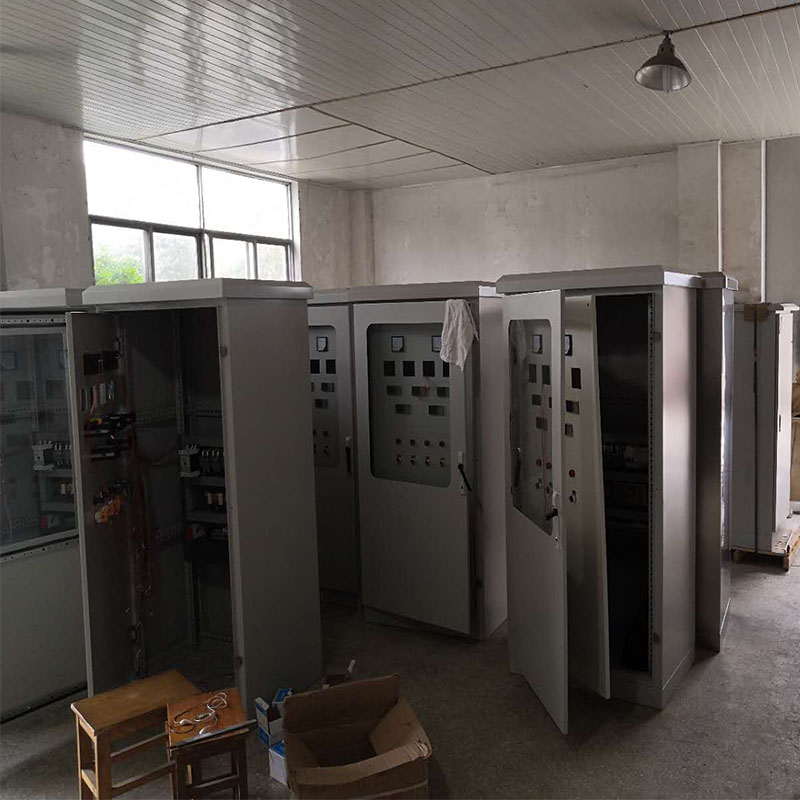

4. 电控柜尺寸（宽×高×深）：600×1800×500mm。

5. 设备布置空间（长×宽×高）：3500×2800×2500mm。

6. 设备总重量：约200kg，加水后运行总重量约300公斤。

7. 电源：标准市电AC220V，50HZ，1KW。

8. 试管循环水给用量：1908L/H，出水回到水池。

9. 压力降监测管循环水回用量：1100L/H，出水回到水池。

10. 仪表探头监测用量：60L/H，出水回到水池。

11. 补充水用量：60L/H，出水回到水池。

二、环境参数

1. 工作温度：0-40℃

2. 存储温度：-15~45℃

3. 相对湿度：最大80%

三、技术指标

序号	流体介质	管程	循环冷却水
序号	流体介质	壳程	饱和蒸汽
1	蒸汽压力	Mpa	饱和蒸汽
2	蒸汽热负荷	Kcal	≤27400
3	蒸汽消耗量	Kg/h	≤35
4	蒸汽温度	℃	102±2（自动控制）
5	循环水压力	Mpa	0.25～0.45
6	循环水进口温度	℃	32±1（现场温度）
7	循环水出口温度	℃	42±1（逐渐减小）
8	循环水模拟温差	℃	初始温差：10±1
9	循环水流量	m³/h	1.908（自动控制）
10	压力降水流量	m³/h	1.1（自动控制）
11	挂片器内循环水流速	m/s	≥0.3
12	试管内循环水流速	m/s	1
13	试管规格	mm	Φ19×2×1250
14	试管有效长度	mm	1177
15	试管换热面积	㎡/根	0.055
16	I型挂片规格	mm	50×25×2
17	Ⅱ型挂片规格	mm	72.4×11.5×2

四、在线监测参数

序号	监测参数	量程	精度
1	循环水进口温度	20~70℃	±0.1℃
2	循环水出口温度	20~70℃	±0.1℃
3	进出口温差	8~12	±1℃
4	蒸汽温度	50~120℃	±0.1℃
5	试管循环水流量	0.3~10m³/h	±0.5%
6	压力降监测管循环水流量	0.3~10m³/h	±0.5%
7	腐蚀速率	0.01-1000 MPY	±0.01MPY
8	污垢热阻	0~3.44×10^-4m².K/W	±1%m².K/W
9	粘附速率	0~3 mg/cm²·d	±1%mg/cm²·d
10	PH	0~14ph	±1%
11	ORP	±1000mV	±1%
12	电导率	0~10000uS/cm	±2%
13	浊度	0~100NTU	±%
14	余氯	0~20mg/L	±1%
15	药剂浓度	0~100ppm	±1%
16	浓缩倍数	1~7	±0.01
17	压力降	0~20KPa	±0.01

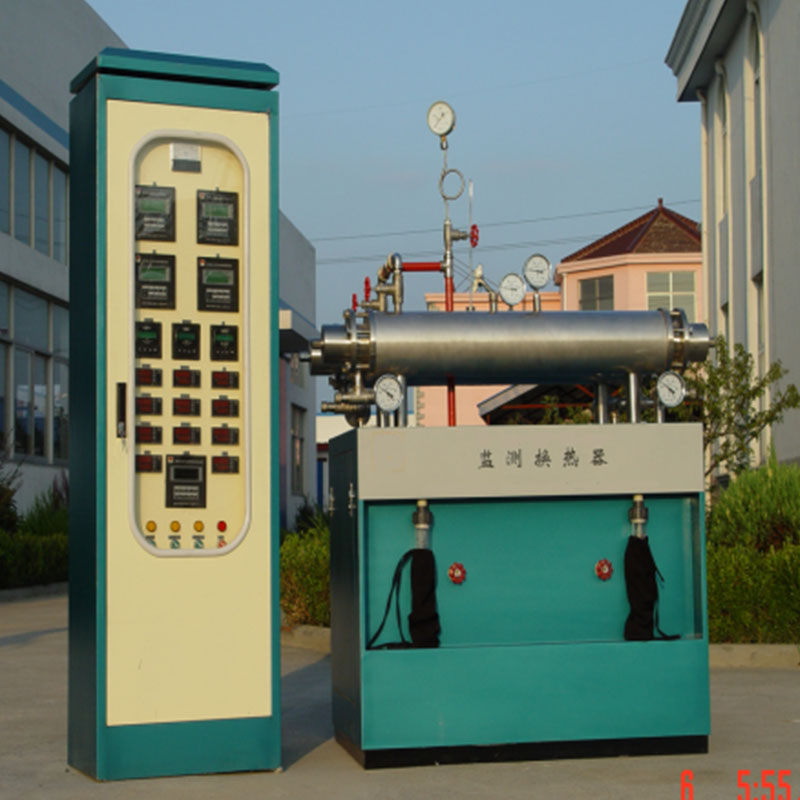

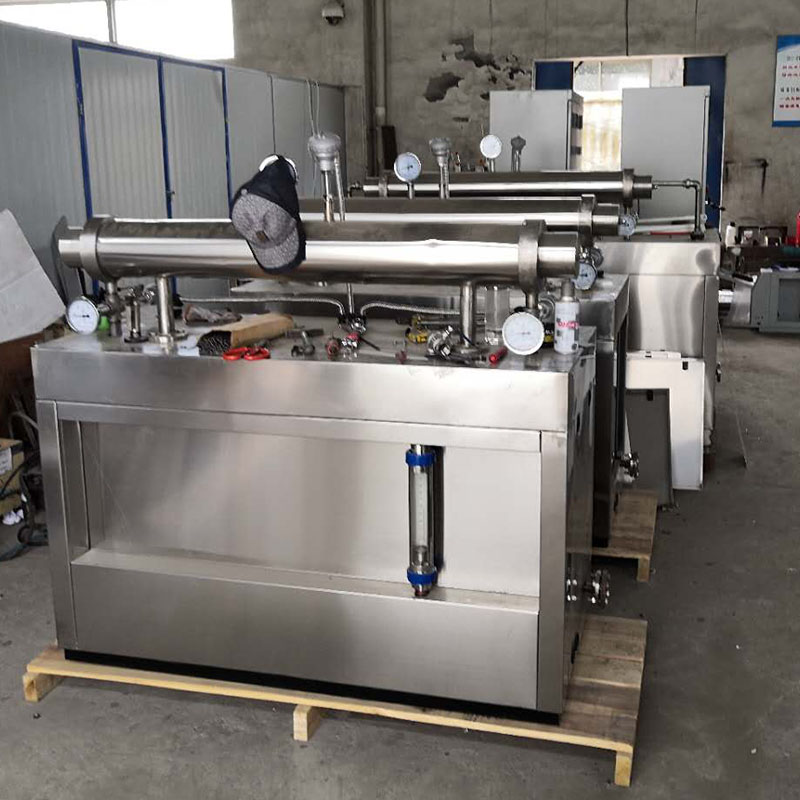

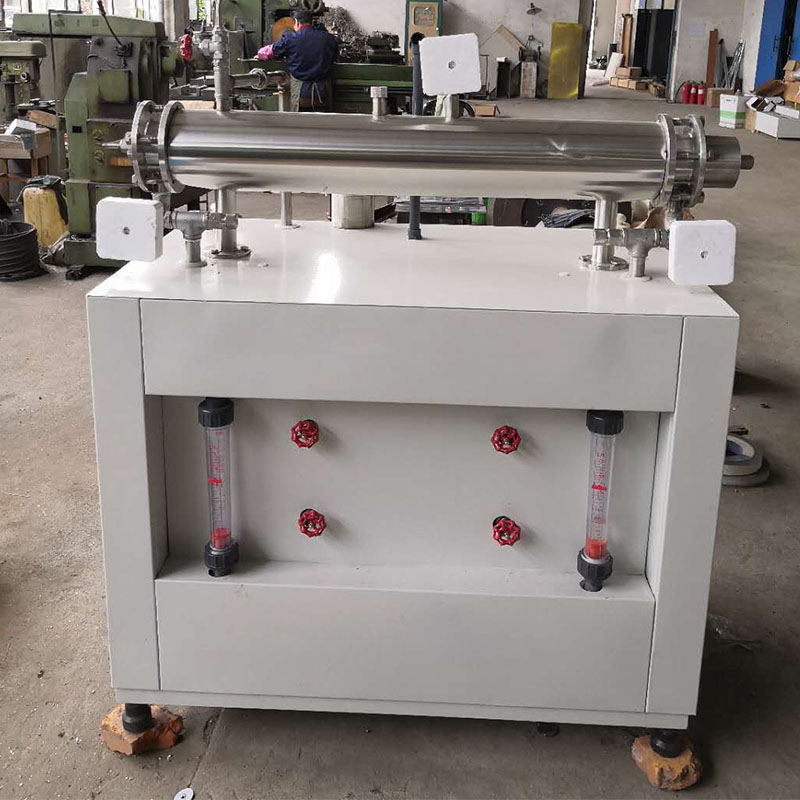

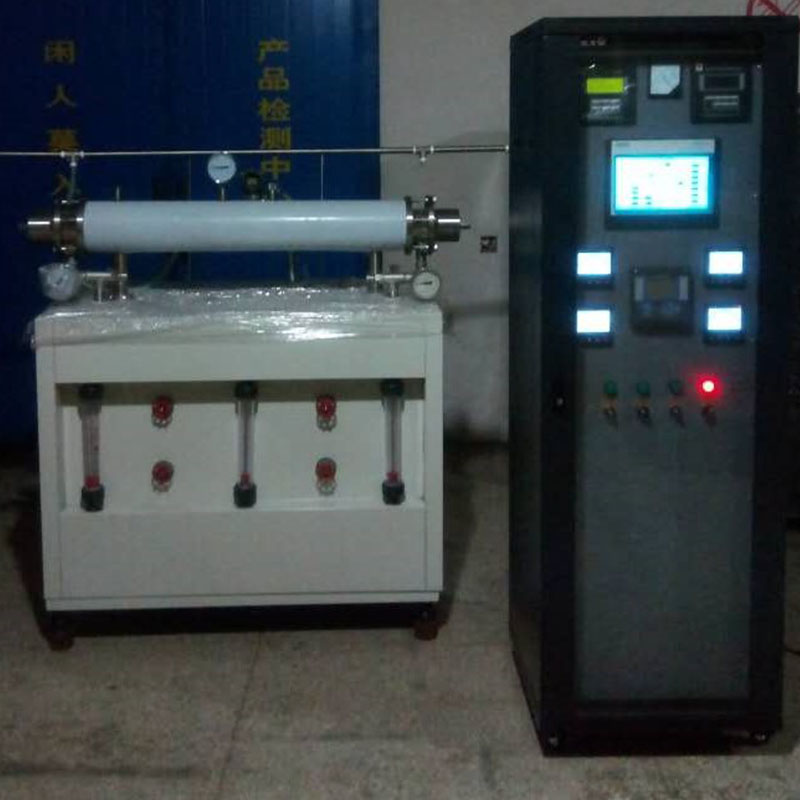

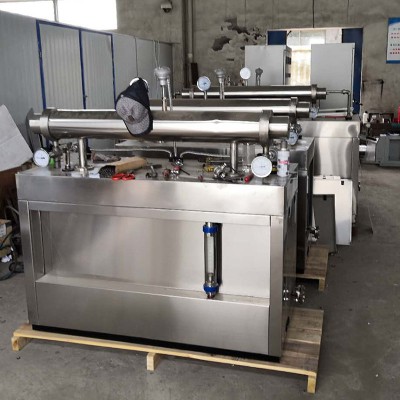

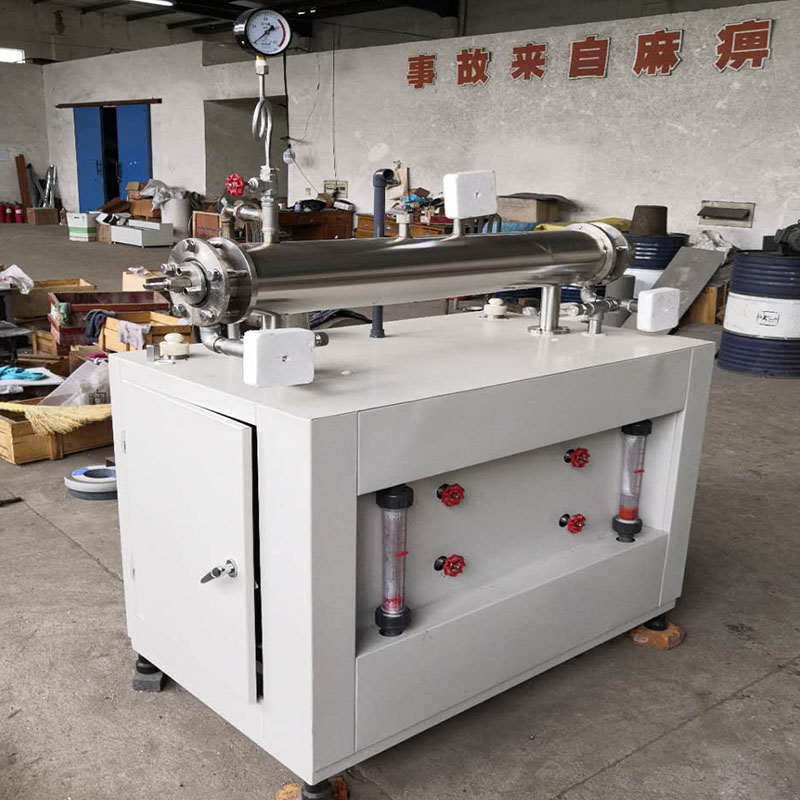

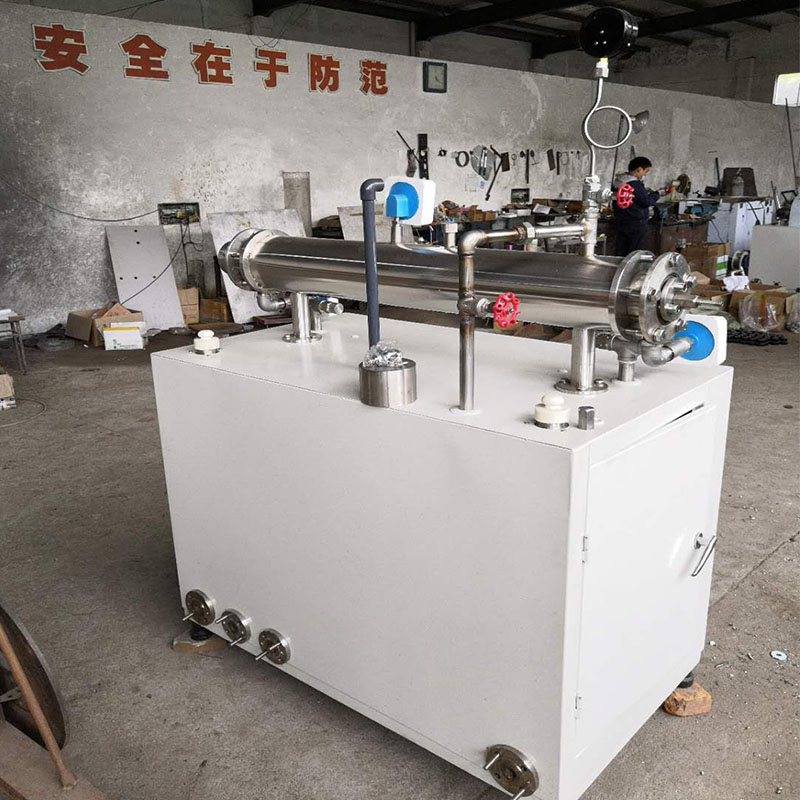

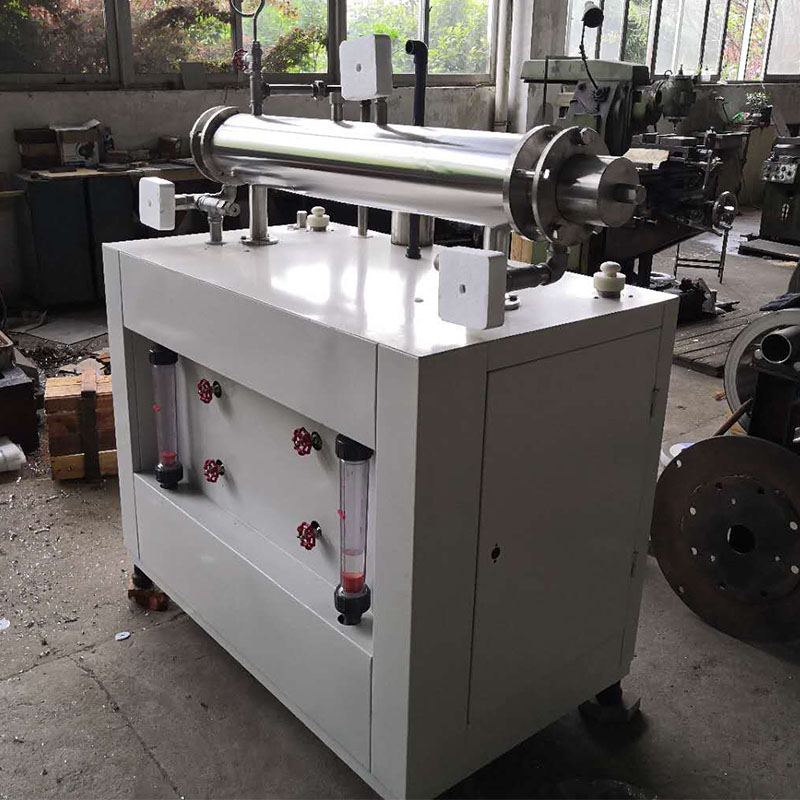

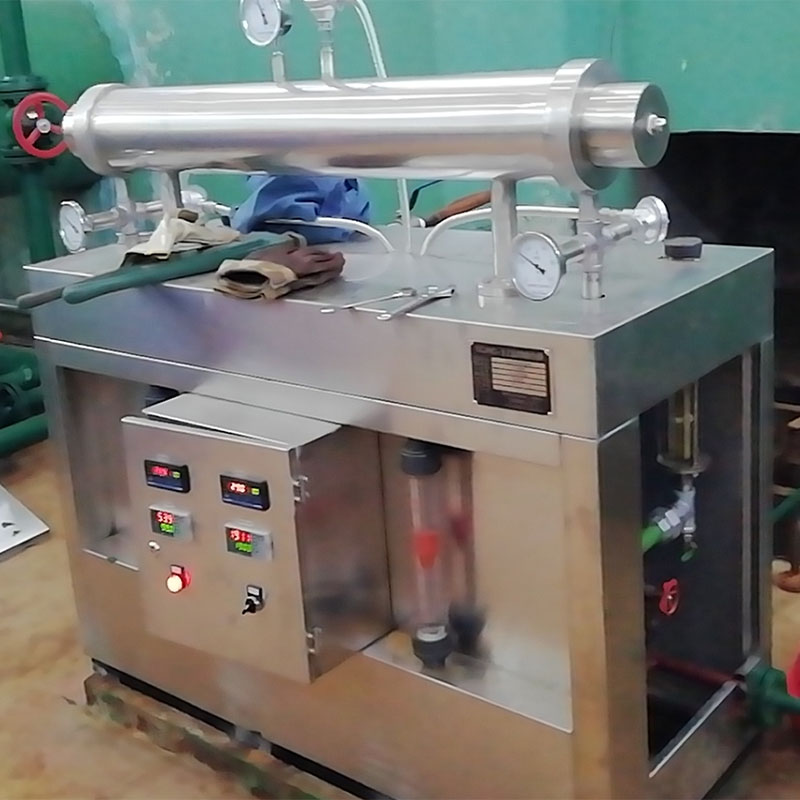

产品展示
