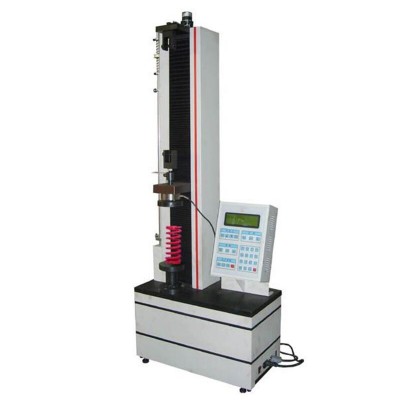

TLS-500N手动数显式弹簧拉压试验机

一、产品介绍

TLS-500N手动数显式弹簧拉压试验机用于检测弹簧的抗拉和抗压性能。

二、试验标准

JBT 7796-2005《弹簧拉压试验机标准》

JBT 6147-2007 《试验机包装、包装标志、储运技术要求》

GBT 2611-2007 《试验机通用技术要求》

三、试验机结构

3．1主机：单立柱结构

3．2工作方式：手柄加力，实现拉压

3．3操作及显示：

① 升降座移动可调节空间（手动），轴齿条移动实现试验行程（手动）

② 采用LCD液晶汉字显示，显示试验力及位移，按键输入数据。

四、试验机主要技术指标

1	最大试验力	500N
2	最小读数值	0.1N
3	最大拉伸试验空间(两挂钩间距离)	270mm
4	最大压缩试验空间(两压盘间距离)	270mm
5	最大试验行程	260mm
6	位移最小读数值	0.01mm
7	压盘直径	60mm
8	试验力有效测量范围	2%-100%
9	试验力示值误差	≤±1%
10	位移示值误差(微米)	≤±（50+0.15λ）
11	电源电压	AC220V±10%,50Hz
12	外形尺寸	470x300x740mm
13	试验机重量	约80kg

五、试验机工作环境条件

1.环境温度0℃-35℃，相对湿度≤80%

2.周围无腐蚀性介质，无强磁场，无振动

3.电源电压波动不应超过额定电压的10%，有可靠接地

六、试验机主要配置

自制主机1套，程控放大系统1套，国产高精度光栅尺1套，高精度力传感器1只，微型打印机1只
