回流泵概述：

回流泵是引用了国外的生产技术的基础上开发的一种新的产品，QJB-W回流泵是二级污水处理厂混合液回流，反硝化脱氮的专用设备。



回流泵使用环境：

1. 污水处理厂混合液回流，反硝化脱氮

2. 地面排水时抽净化水

3. 灌溉和控制水道系统

4. 废水处理再循环

5. 微扬程、大流量场所



回流泵使用条件：

1. 连续运行时，介质温度不高于40度

2. 介质PH值6-9

3. 潜没深度10m



回流泵的特点：

1、微扬程、大流量，效率高；



2、防止堵塞、缠绕设计，使用可靠；



3、采用密封材料，可以安全连续运行10000小时以上；



4、结构紧凑，安装维护方便；



5、主机采用冲压成形结构，体积小，精度高，耐腐蚀无噪音；



6设置漏电漏水及电机过载等保护报警装置，确保产品安全可靠。



型号表示方式：





设备结构：


     1、电缆：电缆采用特制水密电缆；

     2、接线盒：接线盒是全封闭的，与周围液体和定子箱是隔离的；

     3、电机：50Hz鼠笼式3相潜水异步电动机，F级绝缘，防护等级IP68。电机由周围介质冷却；

     4、轴：电动机的轴采用不锈钢材料制作，转子作动平衡试验；

     5、密封：静密封为O型密封圈。轴密封为机械密封，将油室与周围介质隔离；

     6、轴承：采用进口轴承，设计使用寿命可达100，000小时以上；

     7、油室：油用于润滑和冷却机械密封摩擦副，并隔离渗透液；

     8、叶轮：叶轮有三枚叶片，叶片宽而薄，表面光滑呈后掠式，无阻运转，且具有自清功能；

     9、进口锥管：进口锥管的目的是为了形成较好的流动状态；

    10、排出接头：排出接头用于将进口锥管固定在出水管上；

    11、引导装置：引导装置由两根管子（导管）和上方导管夹具所组成。





设备安装：



1. 回流泵采用自动耦合安装系统，无需其他机械拆卸便可迅速提升泵进行检查，方便快捷

2. 回流泵除穿墙管需要预埋之外，吊杆，起吊杆打膨胀螺栓与墙体连接，无需预埋线

3. 正确的安装使用才可以使设备使用寿命长久



注意事项：

1. 安装前需要有一名合格的电工检查电机、电器并且按照设备箭头确定好转动方向

2. 池底应平整无障碍物，池内无杂物

3. 若长时间不运行，重新启动检查的时候要防止污泥淤积而造成设备损害

4. 封闭池内安装需要考虑到回流泵整机的出口安装尺寸

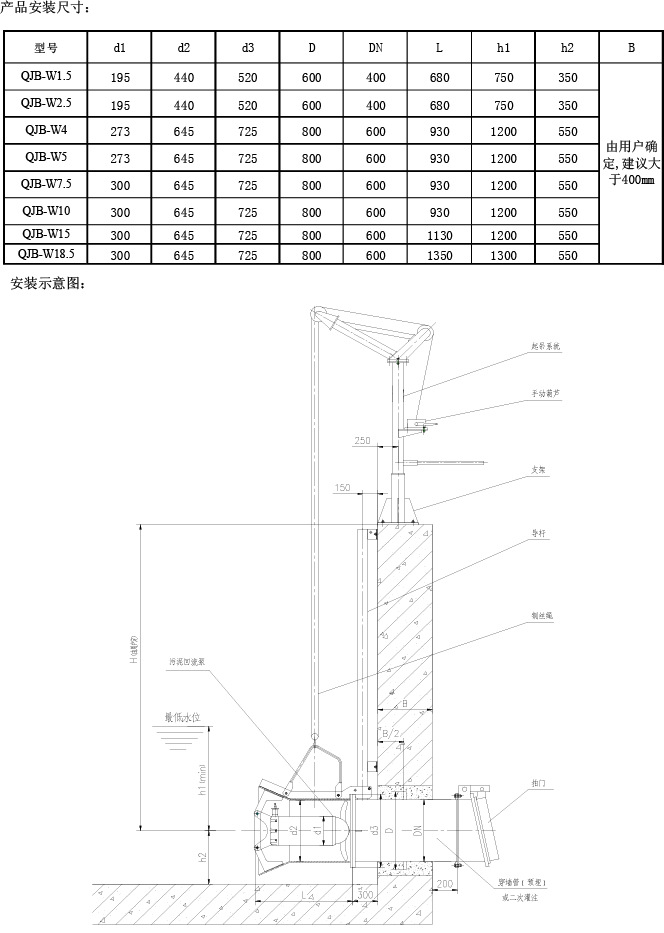

安装结构图：
