提篮格栅使用说明

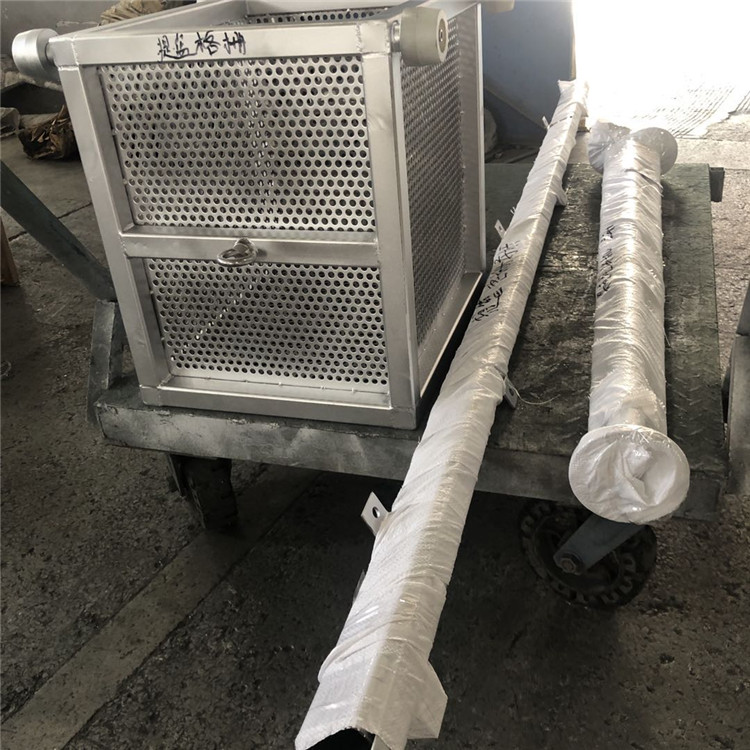

JTTS系列提篮格栅广泛用于给排水工程，拦截水中漂浮物或进行杂物的分离，保证水泵和后续工序安全运行。该设备由不锈钢或碳钢制成，按一定的排列次序形成一个拦截网，拦截水流中的杂物，当杂物较多时，可通过顶部的起吊装置将提篮格栅沿着渠壁两侧的导杆提起，清除杂物，然后沿着轨道重新将提篮格栅放至渠底。

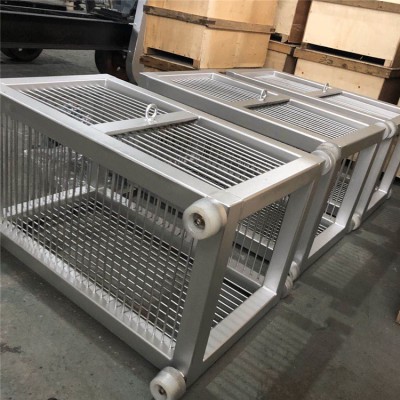

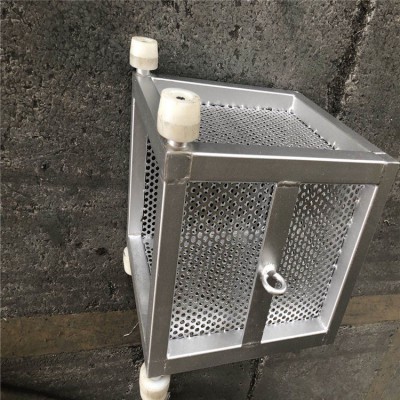

提篮式格栅是一种污水过滤装置，包括导轨、提篮格栅、支架、提升电机等。提篮格栅固定在导轨上并能沿导轨滑动。 它适用于把液体中存在的小悬浮物质大限度地分离出来，实现固、液两相分离的目的。可以根据实际的水量、水质进行设计计算。常规提篮格栅骨架所用材料为不锈钢正标方管或者不锈钢角铁，格栅条所用材料为不锈钢圆管或者格栅网；格栅条之间的中心间距为15mm（即缝隙为7mm）；提篮格栅上表面边沿要焊接 4个 铁环，.可以人工提升或者通过减速机自动提升。



一、安装调试：

1.起吊安装前应检查基础尺寸是否与提篮格栅尺寸相符；

2.格栅放入前，将导轨安装于渠壁两侧；

3.导杆的安装必须垂直，先可将导轨点焊于渠壁上的预埋铁上，检验垂直度后可将导轨焊牢固（如渠壁未留有预埋件，可使用化学螺栓将钢板固定于渠壁）

4.将起吊装置安装于两侧导轨中心的正上方，保证起吊的平稳性；

5. 将格栅与起吊装置连接，沿着导轨格栅放出渠底；

10.起吊及放下过程必须顺畅稳定。



二、安装使用要求：

1.定时对起吊装置进行检查；

2.及时清理格栅拦截的杂物；

3.应由专职人员进行保养和维修。
