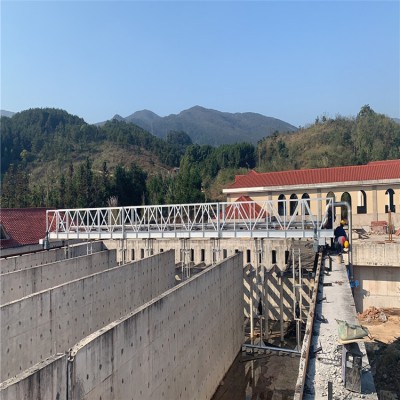

ZBXN周边传动半桥式吸泥机



ZBXN型吸泥机用于污水处理厂圆形二沉池，将沉降在池底的污泥刮集至一组沿半径方向布置的吸泥管管口，再通过中心排泥管排出，以便污泥回流或者浓缩脱水，同时将池面的浮渣撇向集渣斗，通过集渣斗排出池外，以便进一步处理



特点：

1、由于采用半桥式，只有一套驱动装置，而且主梁兼做输泥槽，和目前国内大量使用的全桥式吸泥机相比，重量下降，免了回流泵能耗的浪费，又可以保证回流污泥的深度，为生化工艺正常运行创造条件，同时，也根除了由于动密封而带来的维护工作。

2、可选新型的传动装置，驱动装置中关键部件-减速器采用先进的轴装式，无须对中，不用联轴器，结构紧凑，效率高，重量轻

3、可配置过扭保护机构，当扭矩达到设定值时自动报警停机，安全可靠



工作原理：

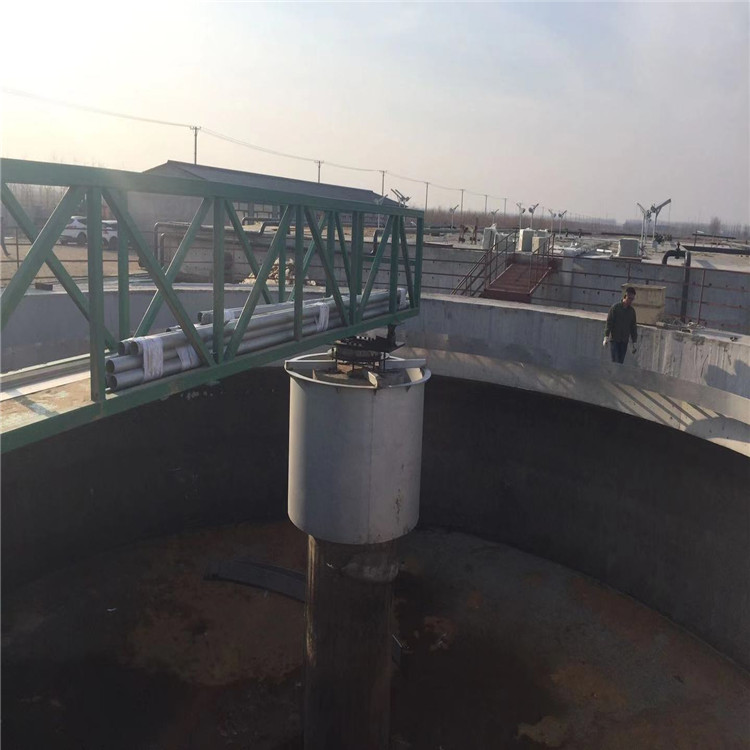

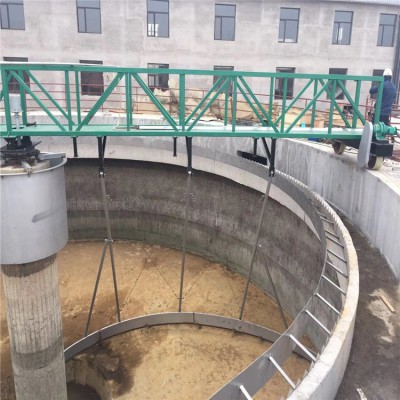

ZBXN型吸泥机为周边传动虹吸式，由兼做输泥槽的主梁、吸泥管系、虹吸管系、虹吸抽空系统、中心泥管、中心回转轴承、驱动装置、撇渣装置、集电器、控制柜等构成

主梁由置于周边的驱动装置带动，绕池中心轴线旋转，沉积在池底的污泥由刮泥板集至各吸泥抠，在液位差的作用下，污泥经吸泥抠，输泥槽、虹吸管、中心泥灌、中心排泥管排至污泥坑，每个吸泥管上端设有调节器，以调节各吸泥管的流量分配。同时，液面上的浮渣向随主梁旋转的撇渣板和周边挡渣堰形成的渐缩区域内集中，直至封闭边-刮渣摆臂。当摆臂抵达集渣斗时，由摆臂上的刮渣板刮集至集泥斗。



电气控制

可根据用户需要设定设备的启、停以及运行时间，可带PLC接口



订货说明

需要撇渣装置、出水堰板、浮渣挡板、出水槽时，请注明

注明订货材质、防腐、电机以及减速机要求

订货时，请提供池子的土建工艺图并注明详细尺寸





​
