周边传动桥式刮泥机

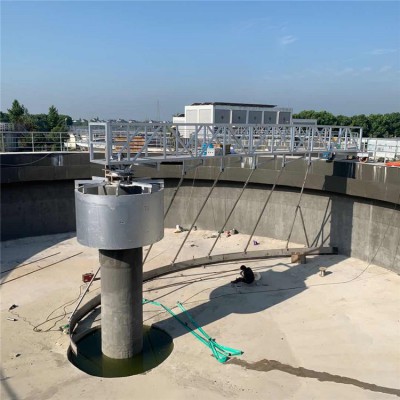

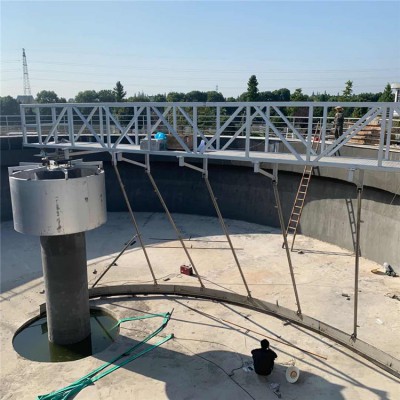

    周边传动桥式刮泥机采用周边传动，污水从进水管流入，经过稳流筒扩散，均匀向四周喷射出来，污泥沉积于池底，驱动装置与桥架端梁上的驱动滚轮链接，带动工作桥、吸泥管、刮泥板旋转周边转动，刮板把污泥刮集后由排泥管排出，水面浮渣由撇渣器排出池外。





周边传动刮泥机的工作原理：

刮泥机的驱动装置和桥架端梁上的驱动滚轮轴连接，在滚轮的推动下，带动桥架、吸泥管、集泥槽。撇渣板等运行。将污泥从集渣板导入吸泥管，由吸泥管汇入集槽泥，而后从排泥管排出。刮板采用螺线型，刮泥效果好，当池底遇到障碍物的时候，能够自动的让耙，这样可以保护机器不易导致机器损害。

驱动装置

驱动装置采用平行轴装式斜齿轮减速电机，连接在刮泥机的行走轮上，保证两端驱动装置同步驱动。电机防护等级IP55，装配有过载保护。驱动装置主轴承载额定负荷状态小，寿命时间达到450000小时。



中心转轴

中心转轴主要由回转盘和带底座的立轴组成，电源通过地下电缆传送到中心滑环，再沿桥架送到驱动电机。



吸泥管

吸泥管采用不锈钢材质，下端设有刮泥板，吸泥管侧面均匀设置有多个吸泥口，吸泥口依靠水位的压力，将污泥吸入吸泥管，吸泥管与集泥筒连接，将筒内污泥排出池外。



工作桥

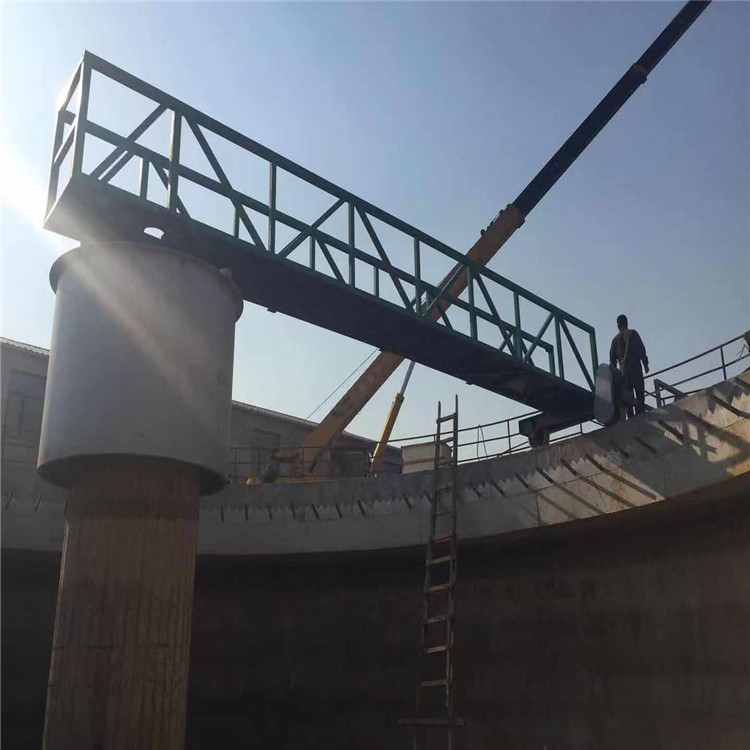

工作桥是全桥式结构，双边驱动，工作桥可以承受负荷大于250kg/m2，具有足够的强度，桥架一端支撑安装在沉淀池中心混凝土支柱上的中心转轴机构上，一端靠钢制滚轮支撑在混凝土池壁上的钢轨上行走。



导流筒

导流筒高于水平面，由不锈钢材质制成。主要安装在进出水口处的外部，作用是把进水平缓的扩散到沉淀池内。



撇渣清除装置

浮渣清除装置主要材质为不锈钢，用来自动清除沉淀池水面的浮渣。主要由垂直钢板和连接在固定耙架上的垂直支撑柱组成。



清洁刷

清洁刷主要为尼龙刷、减速箱和电机等组成，随着工作桥的旋转清洁水渠内壁，可随意调节尼龙刷的上下左右方向。安装简单，方便更换。



注意：该设备全部材料都做了防腐处理，适用于污水腐蚀环境。



特点：

1、由于采用半桥式，只有一套驱动装置，而且主梁兼做输泥槽，和目前国内大量使用的全桥式吸泥机相比，重量下降，免了回流泵能耗的浪费，又可以保证回流污泥的深度，为生化工艺正常运行创造条件，同时，也根除了由于动密封而带来的维护工作。

2、可选
