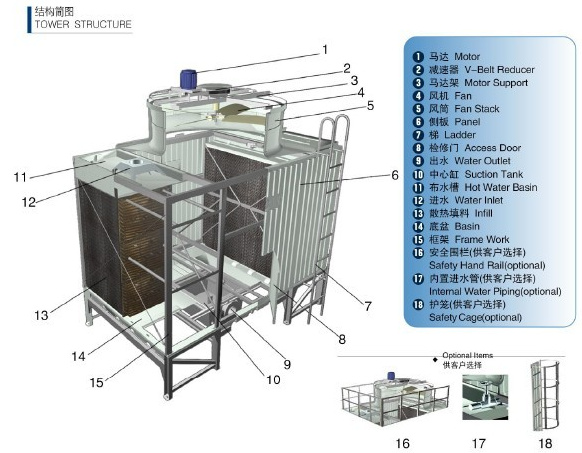

冷却塔结构说明：

传动方式

电机：配套电机为专用三相异步电动机，此产品为全密封防水、防潮电机。防护为等级为IP55，绝缘等级F级，电源380v，50HZ。具有稳定性能好，耐高温、效率高和噪声低等特点。

减速器：减速器为冷却塔风机专用的皮带传动减速器，应用与噪音环境要求比较严格的工况条件下，此传动形式的优点是噪音低、结构简便、维修率低，省去了定期更换齿轮油和季节性的维修保养的成本。

皮带：皮带为上海骆驼牌三角皮带，为电机专用型耐磨、耐热、耐高负载的高强度抗损、抗老化皮带。

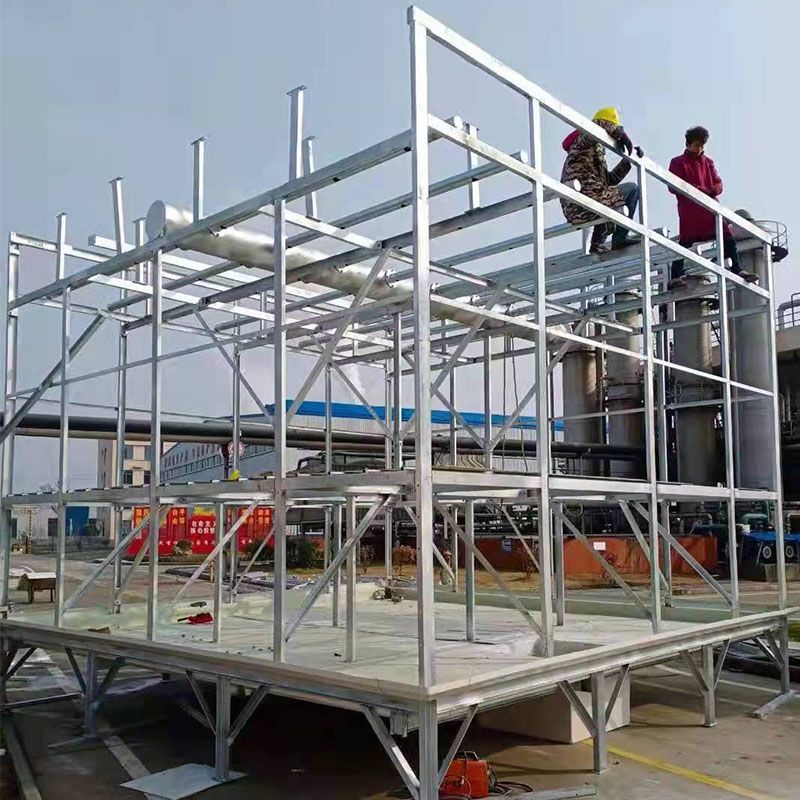

冷却塔钢结构

采用先进的良流线技术加工而成，整体结构强度高，结构受力合理。塔体结构具有多向受力性能的效果，能有效的承受集中荷载，非对称荷载，降低了冷却塔的振动（自振频率为12HZ，运行的最大振幅0.09mm）。提高了冷却塔抗风荷、抗震能力，具有良好的整体稳定性。塔内主要受力钢件、配水管及检修梯等部件，其防腐问题是整塔质量保证的一个重要环节，本厂为保证质量，所有出厂钢质构件均采用热镀锌进行防腐处理。

冷却塔风筒

采用玻璃钢材质风筒，阻燃氧指数≥40，风筒的使用寿命30年。风筒表面平整光滑，整体刚性强，表面具有耐老化、耐腐蚀、不退色、不龟裂、抗紫外线等优良性能；风筒内壁与风机叶尖之间距离控制在30±5mm。

铝合金风机
为清华大学工程力学系设计的机翼型轴流风机，叶片采用铝合金材质，四叶片设计。气动力合理、效率高、风量大、噪声低、耐腐蚀，设计使用寿命10年。

冷却塔PP填料

填料是冷却塔最重要的部分，它的效率高低，取决于冷却水与空气在填料中充分接触的程度。采用挂式点波填料，材质为改性PP全新材料，耐温达到60℃。对水的再分配能力大、阻力小，热力性能好。使空气能迅速带走水中的热量，独特的填料流道，使水流在填料表面能形成大面积的流动水膜，延长了水在填料里的冷却时间，提高了水冷却效果。具有风阻系数小、抗老化、不易变形等优点。

性能符合能源部NDGJ88-89“冷却塔塑料淋水填料技术规定”。

冷却塔围板、水盘、包角
采用机械拉挤成型的玻璃钢复合型材，选用常州树脂和泰安玻纤材料加工制作。此拉挤型材强度高、密度高，是仅次于钢板的优良材质。表面平整光滑，外形美观大方，不需要人工切割
，制作过程中采用耐老化、耐腐蚀、不退色、不龟裂、抗紫外线性能优良的胶衣涂层。

三、冷却塔参数表
