一、功能与适用范围

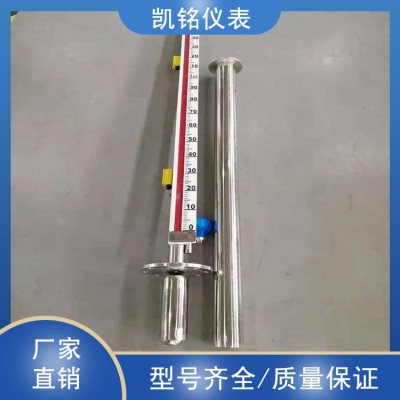

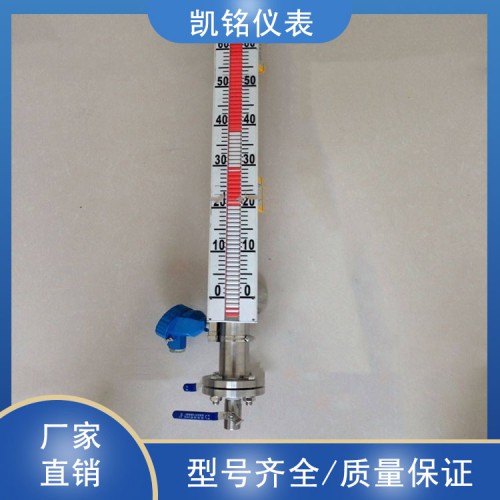

侧装式磁性浮子液位计(以下简称液位计)。适用于工业生产过程中各种承压(或敞开)贮液设备(塔、缸、槽、球形容器和锅炉)的液体介质的液位的检测。能就地显示各种液体的工作情况和液位高度。配上液位变送器就能远距离传送液面的位置信号，通过一定的电气装置达到自动控制和测量液位的目的。
液位计是具有可靠的安全性的检测仪表，由于具有磁性耦合的隔离密闭结构。尤其适用于易燃、易爆和腐蚀有毒液体的液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。
液位计具有就地显示的直读式特性,不需多组液位计组合，可以单体进行全量程测量。设备少开孔，显示清晰，标志醒目，读数直观等优点。
二、工作原理
液位计是利用其内部的磁性浮子随液位变化产生的磁位移，使得液位视窗的红白磁翻柱作相应的翻转来指示液位的高度。当浮子下降时，由红色转为白色，红色始终表示液位的高低。
I、适用于容器内液体介质的液位测量,除现场显示外，可配远传变送器、液位控制器等设备。
2、显示直观醒目，显示方向可根据用户要求改变显示方向。3、测量范围大，不受容器高度限制。
4、显示器组件与被测介质完全隔离,故密封性好可靠,安全。5、结构简单，安装方便，维修简易。
6、耐腐蚀,防爆。
一、液位变送器
该变送器作为本厂磁性浮子液位计的配套仪表，用抱箍带将变送器的传感部分固定在磁性浮子液位的主体管外侧，使其处于液位计同一磁藕合系统中，利用传感部分内的干簧管受磁性浮子组件中磁钢磁场吸合作用，将液面的变化转换为电阻信号输出。该电阻信号经过电路模块转换为二线制的4—20mA输出，该信号直接与本厂的智能型数显仪表配套，‘实现对液位远距检测和控制。
2、主要技术参数
a、精度:(L≥ 1000mm)± 1.5% F.S;(L<1000mm)主 2.5%F.Sb、测量范围:300——6000mm
e、输出信号:二线制4-20mA DCd、工作温度:-10℃~+80℃
e、传输距离:1000m(4-20mA导线横截面~>0. 8mm)t、出线接口螺纹:M20*1.5内螺纹
g、防护等级:IP65
h、防爆等级:d lⅡI BT4-6ia lI CT4-6
