企腾云-桥梁伸缩缝修补料供应产品安徽金仕途达新型建材有限公司

桥梁伸缩缝修补料

浏览次数：90
品牌：金仕途达
施工方式：加水搅拌
颜色：水泥原色
单价：2500.00/吨
最小起订量：1 吨
供货总量：100000000 吨
发货期限：自买家付款之日起 1 天内发货
有效期至：长期有效

立即询价

产品详情

抗冻耐腐蚀桥梁伸缩缝快速修补料

——技术指南

一、材料简介

桥梁伸缩缝快速修补料，是以水泥为基础结合剂，高强度材料（石英砂）作为主骨料，辅以高分子胶粉、高效减水剂、早强剂、膨胀剂、防离析等物质配制而成的超早强型混凝土结构修补材料。

桥梁伸缩缝快速修补料是一类：自流、自密、超早强型（浇筑型）结构修补材料，适用于混凝土结构内部破损的快速修复。如水泥路面坑洞处治，水泥路面裂缝处治，桥面坑洞处治，桥面伸缩缝的修补等。

桥梁伸缩缝快速修补料，针对混凝土结构破损的特点，开发的高性能超早强型混凝土结构修补材料。

二、材料特点

早强高强：一天抗压强度达到35-50MPA，三天达到50—70MPA随着养护领期的增长强度还不断上升

高抗冻性：在0-零下15度低温使用，3-7天强度可达到设计标号的70-80%，冻融循环300次强度损失不明显。

高抗渗性：混凝土结构致密，混凝土抗渗性能是同标号硅酸盐混凝土的5-6倍

抗碳化性能好，干缩率低。

抗腐蚀性能好，尤其是抗海水腐蚀性能优于抗硫波特水泥抗腐蚀系数大于1.

1、浇筑（JZ）型

①自流性

塌落度初始值大于等于270mm，塌落扩展度初始值大于等于650mm，30min塌落度保留值大于等于240mm，30min塌落扩展度保留值大于等于550mm，浇筑后能够均匀扩散、自由流动。

②自密性

不泌水、不离析，不需要振捣，能够依靠自身自重将修补范围填实。

③超早强

早期强度高，能够满足混凝土结构快速修补的要求：

3h抗压强度≥30 Mpa、抗折强度≥4.5 Mpa；

1d抗压强度≥40 Mpa、抗折强度≥5.0 Mpa：

28 d抗压强度≥60 Mpa、抗折强度≥7.5Mpa。

④不收缩

修补料中掺入了高效膨胀剂，能够阻止修补料沉浆收缩和失水收缩。

⑤耐久性

属于无机混合料，耐腐蚀、耐老化。

⑥环保

无毒、无害、对钢筋无腐蚀、对水质及周围环境无污染。

三、材料规格

1、质量

50Kg/袋，不少于49.5 Kg/袋（标志质量的99%）。

2、骨料粒径

①浇筑（JZ）型

骨料粒径 9.5mm筛孔通过率为100%，2.36mm筛孔通过率≤70%。

四、技术要求

桥梁伸缩缝快速修补料的技术要求详见表1

表1 高聚物快速结构修补料技术要求

技术指标		技术要求	实测结果	检验方法
			JZ型
最大集料粒径筛孔通过率（%）		9.5mm筛孔通过率为100%	100%		称量1kg灌浆材料，用9.5mm 、4.75mm、2.36mm筛孔的砂石筛过筛后进行称量
		4.75mm筛孔通过率为100%	---
		2.36mm筛孔通过率≥95%	---
		2.36mm筛孔通过率≤70%	68.5
塌落度和塌落扩展度（mm）	塌落度初始值	≥270	285		附录A.0.2
	塌落扩展度初始值	≥650	800
	30min塌落度保留值	≥240	250
	30min塌落扩展度保留值	≥550	630
抗压强度（Mpa）	3h	≥30.0	31.6		附录A.0.3
	1d	≥40.0	53.1
	28d	≥60.0	65.0
抗折强度（Mpa）	3h	≥4.5	5.5		附录A.0.3
	1d	≥5.0	7.6
	28d	≥7.5	8.0

说明：1.表中性能指标均应按产品要求的最大用水量检验。

五、使用方法

1、适用范围

①浇筑（JZ）型

A.水泥混凝土路面破碎板快速修补。

B.混凝土结构严重破损部位的快速修补。

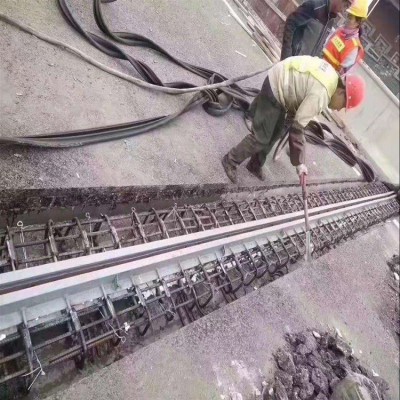

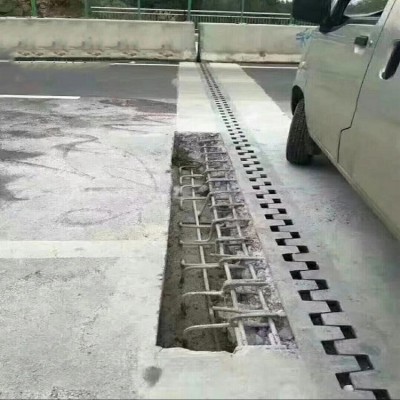

2、施工工艺

（1）工艺流程

①浇筑（JZ）型修补料
