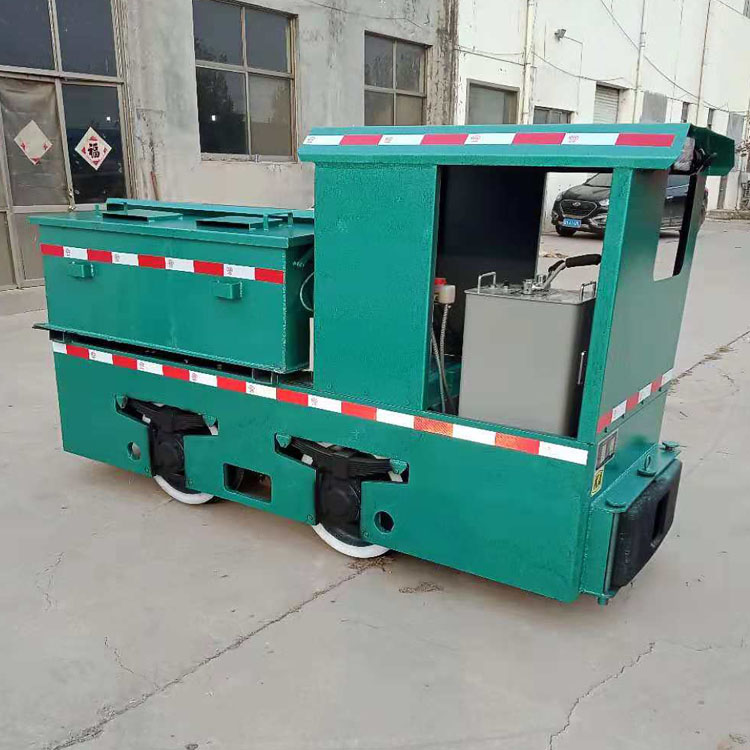

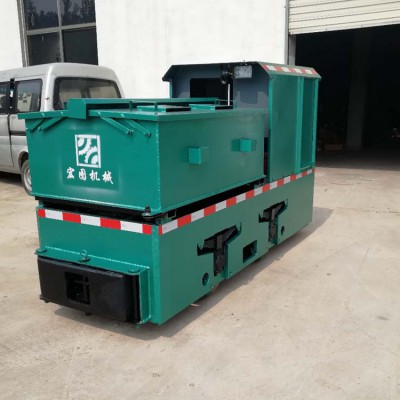

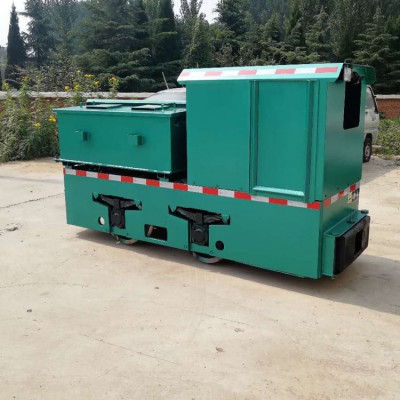

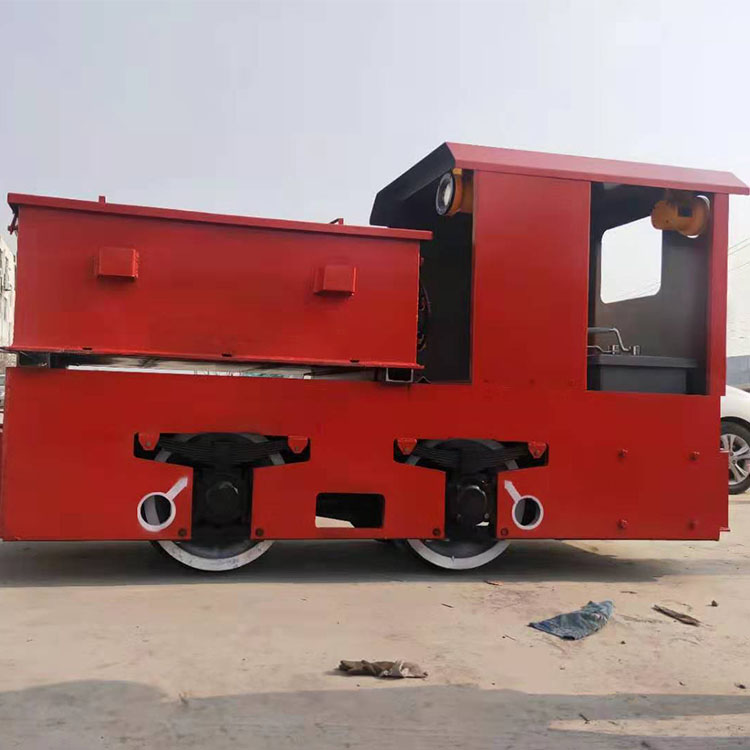

5T防爆电瓶车

防爆特殊型蓄电池工矿电机车适用于高瓦斯矿井的主要运输巷道内，做为牵引矿车、人力车的运输设备动力源。为矿山的巷道运输提高效率，降低劳动强度。

产品执行标准

MT/T491-1995《煤矿防爆蓄电池电机车通用技术条件》

海拔高度不超过2000米

周围环境温度为-25℃-+40℃；相对湿度不大于95%

《煤矿安全规程》规定使用矿用窄轨架线式工矿电机车的场所。

   CTY5/6.7.9B

CTY5/6.7.9P

技术参数

粘着质量        5t

最大牵引力         12.26.KN

小时制牵引力        7.06KN   7.24KN

小时制速度         7 km/h

额定电压          88V  90V   96V

蓄电池组容量       330AH   385AH

牵引电机功率       7.5*2kw

牵引高度        210mm  320mm

齿轮传动比         15.48    15.78  (二级传动)

调速方式        斩波调速 变频调速

制动方式        机械 电气

   外形特征

轨距            600、762、900mm

轴距            850mm  900mm

最小曲线半径       6m   6.5m

车轮滚动圆直径     φ520 mm

齿轮箱距轨道面高度   ≥85mm

外形尺寸(L*W*H)    2920*920(1082、1220)*1550mm
