我厂主导产品：

闸门按结构分为： 1、SFZ 型；2、SYZ 型；3、AYZ 型；4、SSYZ 型；
二、供货分散程度:
1、SYZ、SFZ 型当闸门通径≤Φ1200 或≤1000×1000 时,闸门为整体供货。
2、SYZ、SFZ 型当闸门通径＞Φ1200 或＞1000×1000 时,除导轨外为整体供 货。
3、AYZ 型为整体供货。
4、配套启闭机、丝杆以及轴导架等合理包装后供货。
三、安装前的准备:
1、检查洞口是否符合土建尺寸要求,洞口平面应尽量平直。
2、检查预留孔或预埋螺栓位置是否正确。
3、 闸门在运输过程中的变形及损伤,要进行全面的检查和修整,注意同规格闸门 的门体、门框不允许互换。且未安装前必须水平放置, 防止铸件变形影响止水效 果,同时丝杆以及联接杆不可受力弯曲。 四、安装与调试:、SYZ、SFZ 型将闸门的门框埋入部分插进预留孔洞。用斜块垫平、校正、 使闸门导轨与铅垂线重合,其偏差应小于 1/500,然后将门盖插入门框,进行 二次浇灌,待混凝土养护后,用地脚螺栓将闸门框紧固。 若门框为法兰联接则 调正后紧固联接螺栓,注意在门框法兰面与土建墙壁之间应加垫密封垫。 2、AYZ 型暗杆闸门的安装,在门框法兰与预埋管道法兰间垫入密封垫,调整闸 门角度位置,使闸门中心线保持铅垂后,紧固联接螺栓。
3、安装轴导架以及启闭装置,将丝杆穿入启闭机,注意使启闭机中心、丝杆轴 心、闸门对称中心必须在一条铅垂线上。
4、调整丝杆中心后,将启闭机底板与预埋钢板焊固,然后逐一固定各轴导架。
5、检查闸门密封情况,如有渗漏现象,可将门框两侧的压紧楔块作适当调整, 直至达到理想的密封效果为止。
6、在闸门的安装过程中,应对青铜密封面做好保护,不得损坏。
五、使用与维护:
1、使用手动启闭机时,要用力均匀,不要在关闭时用力过猛以防损伤定位装置。
2、要定时给丝杆及启闭机加润滑油脂。
3、每年需对闸门作一次油漆、防腐处理。
4、对于非双向闸门不可承受纯反向水压。

明杆式铸铁镶铜闸门产品规格： 结构形式：明杆式、双向承压式 安装形式：墙靠式、法兰式 驱动方式：手轮式、手摇式、手电两用启闭机 适用介质：污水、海水、清水
明杆式镶铜铸铁
产品用途： 明杆式镶铜铸铁闸门用于给排水、防汛等水利水电工程，疏通水流的作用。尤其是风景区，道路等不允许明杆式圆闸门安装的场合。
结构特点：暗杆式镶铜铸铁闸门主要由门框、闸板、密封圈及可调式契型压块等部件所组成，具有构造简单、坚固耐用、安装方便等特点。以及提升部分组成，其结构设计合理、密封性能好、防腐蚀性能强、使用寿命长、安装方便、启闭灵便其结构型式有方形、矩形、圆形、启闭形式可手动亦可电动
明杆式镶铜铸铁闸门安装尺寸：300—1000
明杆式镶铜铸铁闸门主要技术参数及规格：
⒈闸门安装于法兰式墙管上，闸板设于迎水面；
⒉闸板压向门框允许*压力0.1Mpa；
⒊闸板压离门框允许*压力0.02Mpa；
⒋密封工作部位渗透量不大于1.24L/min.m；
明杆式镶铜铸铁闸门具有以下优点： 1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。 2、开闭较省力。 3、介质流向不受限制 , 不扰流、不降低压力。 4、形体简单 , 结构长度短，制造工艺性好，适用范围广。 5、闸阀的缺点如下： 6、密封面之间易引起冲蚀和擦伤，维修比较困难。 7、外形尺寸较大，开启需要一定的空间，开闭时间长。
明杆式镶铜铸铁闸门结构较复杂:
  闸门的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可 分为 : 单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
明杆式镶铜铸铁闸门的安装与维护应注意以下事项：
 1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
 2、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 。
 3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 。
 4、带传动机构的闸阀，按产品使用说明书的规定安装。
 5、如果阀门经常开关使用 , 每月至少润滑一次
1、 水头（H）指*水位至闸门底部搞头。
2、 以上表中启闭力为承受正压状态下。
3、 表中吨位已含门盖自重，不含予起力。
4、 予起力大小与闸门楔块数量，斜度及加工精度有关，一般为开启力的60%~100%。
5、 选用启闭机的力请参考表中开启力+予起力即为1.6~2倍的开启力。
6、 其它规格闸门的启闭力根据承压面积参考本表区近似值。
9.安装事宜
1、 按预埋图中的要求预留闸门及启闭机安装位置。
2、 用吊铅垂直线方法预埋预埋件，保证其平面度和垂直度为1.5~3%范围内。
3、 用螺栓将门框、导轨固定在预埋件上。
4、 当螺杆细长比（提升杆长度/螺杆外径）4H/d>200时迎设置轴导架，轴导架距闸门吊耳距离应大于闸门*开启度。
10.选用须知
1、 启闭机应根据表中启闭力及自动化程度确定，具体可参考启闭机样本。
2、 平台高设计负荷应考虑正反双向承受（关闭力参考开启力）。
3、 轴导架是根据井深不同而设定，设计时应与联轴器不干涉。（工作时整条螺杆，联轴器闸板都作上下移动为明杆闸门，工作时螺杆不移动，闸板上下移动称为暗杆闸门）。
4、 反向承压闸应特殊订货，正向承压闸门当用于承受反向水压时，水头应<2.5m。
5、 本厂可承制特殊材料或特殊形式闸门。
6、 暗杆闸门宜装于风景区或道路中间的窰井内，此种闸门自带开启装置，无专用启闭机。
7、 订货时应注明H，并注明单独（或配套启闭机）的具体名称型号规格。
8、 本厂供货不含任何预埋件，所有闸门布置参照上页。
9、 本厂所供技术资料以此为准，样本修订不另行通知

铸铁镶铜圆闸门门框和闸板均由优质灰口铸铁或球墨铸铁制成、导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 （对中小口径的闸门、其导轨可与门框浇注成一体）
铸铁镶铜圆闸门的简单介绍

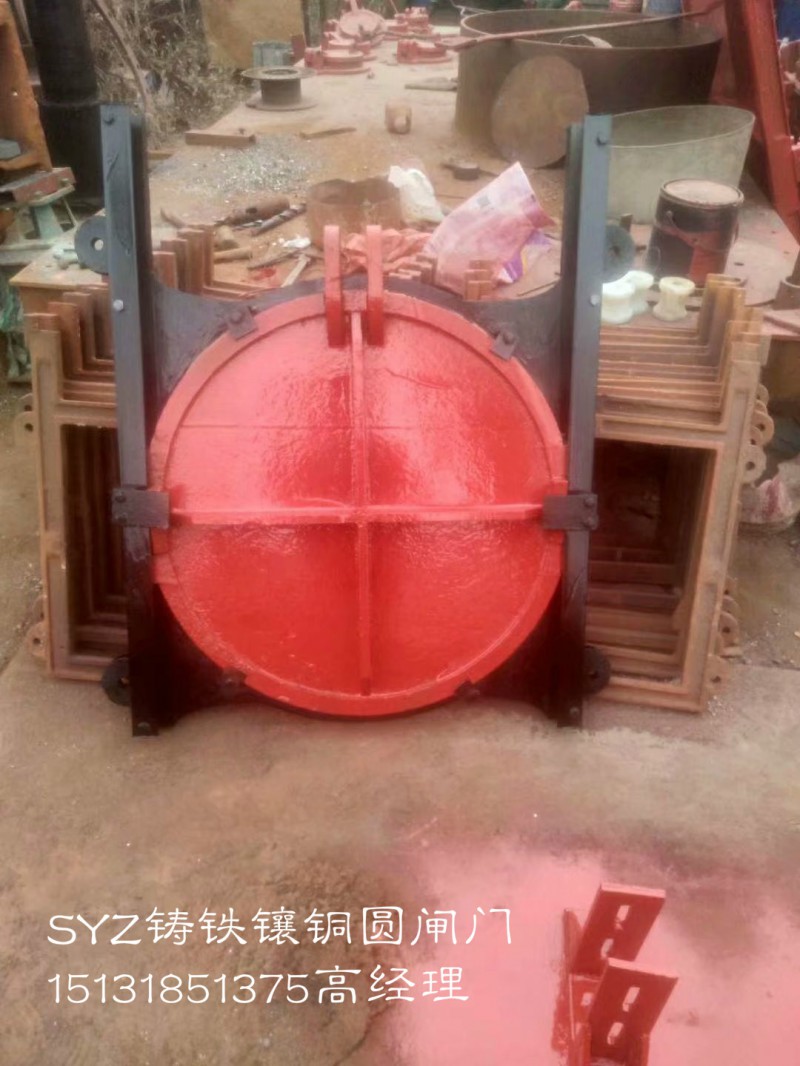

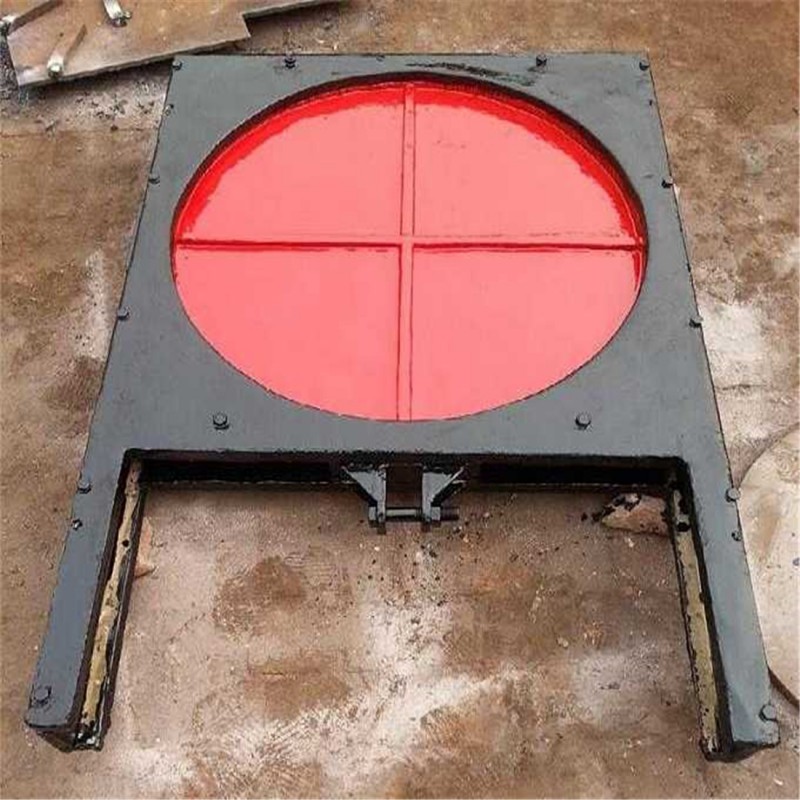

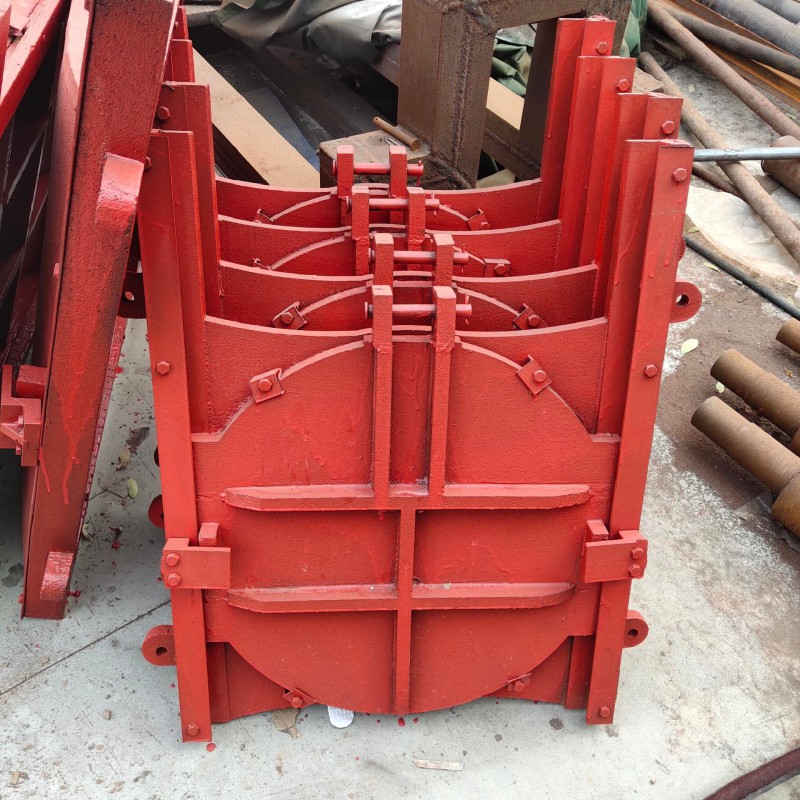

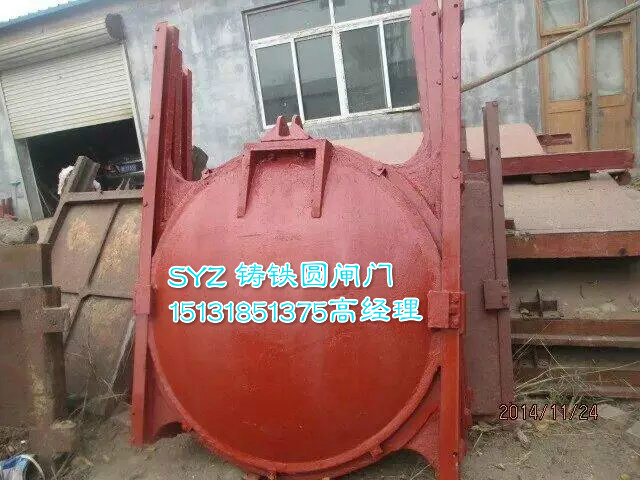

SYZ铸铁镶铜圆闸门门框和闸板均由优质灰口铸铁或球墨铸铁制成、导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 （对中小口径的闸门、其导轨可与门框浇注成一体）
铸铁镶铜圆闸门的详细信息
SYZ铸铁镶铜圆闸门
一、概述 其中门框和闸板均由优质灰口铸铁或球墨铸铁制成、导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 （对中小口径的闸门、其导轨可与门框浇注成一体）、导轨长度一般为闸门全开启高度的1/2～1/3、因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。 2.通过楔块装置的楔紧达到密封、密封材料为铜合金或橡胶、并经精密加工后配研、故密封性好。 3.采用预埋钢板或预埋螺栓式安装、安装、调试、使用、维护方便、使用寿命长。 4.品种规格齐全、适应性广。 5.与启闭机配套使用、闸门为工作部分、启闭机为闸门开启与关闭的执行部分、启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转、驱动传动螺母或螺杆转动使闸轴作垂直升降运动、从而开启或关闭闸门、达到 水、关水或调节水位的目的。
二、型号与规格：
    1、圆形闸门：明杆式 ZMY DN300～DN1500mm 2.铸铁镶铜圆闸门主要性能指标： a）闸门密封面配合间隙≤0.1㎜、密封座厚度大于10㎜。 b）密封面每米长度渗水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m c）公称压力≤0.1Mpa；密封试验压力0.1Mpa。 d）工作环境：温度-20℃～120℃ 湿度：95% 工作介质：水与污水PH值：5～10
    e）安装位置：正常状态下正向迎水、处于铅垂状态。 f）*工作水头：单向受压：正向：10m 反向：5m 双向受压：均为10m g）启闭速度：不小于0.2m/min、不大于1.5m/min。 h）闸框距边壁距离≥300㎜、距池底距离≥150㎜～250㎜。 三、 圆闸门产品用途：
铸铁镶铜圆闸门主要用于给排水、防汛、灌溉、水利、水电工程中、用来截止、疏通水流或起调节水位的作用。闸门可分为ZMF方形、ZMY圆形、和ZML法兰圆闸门三类、根据建设部通用标准和美国AWWA标准设计生产。它采用独特的外弧形设计、结构合理、受力均匀、采用优质灰口铸铁或球墨铸铁、不锈钢制造、止水密封面镶铜条或橡胶、并经精密加工后配研、达到平面接触密封、密封性能好、当密封止水性能下降时、可通过楔块置的调整加以解决。
四、铸铁镶铜圆闸门的外形安装尺寸
铸铁圆闸门外形尺寸及安装尺寸
规格型号 口径 安装尺寸（mm) 配启闭机(t) 使用水头 重量（kg)
D A B D1 H F n*d 直径
SYZ-200 200 382 210 230 450 100 4*M16 18 0.5 4 60
SYZ-250 250 426 250 280 550 100 4*M18 20 0.5 4 80
SYZ-300 300 494 300 330 650 100 4*M18 20 0.5 4 100
SYZ-400 400 586 400 430 800 100 4*M20 22 1 4 140
SYZ-450 450 642 450 482 900 110 4*M20 22 1 4 180
SYZ-500 500 706 500 534 1000 110 4*M22 24 1 4 200
SYZ-600 600 826 600 636 1200 120 4*M22 24 2 6 240
SYZ-700 700 940 700 738 1400 120 4*M24 28 2 6 280
SYZ-800 800 1040 800 840 1600 120 4*M24 28 2 6 320
SYZ-900 900 1290 900 950 1800 120 4*M26 28 3 6 360
SYZ-1000 1000 1380 1000 1050 2000 140 4*M28 30 3 6 400
SYZ-1200 1200 1600 1200 1250 2400 140 4*M30 34 3 6 500
规格型号 口径 安装尺寸（mm) 配启 闭机 （T) 适用 水头 (m) 重量(kg)
D B D1 F 直径d H n*d
SYZ-1400 1400 1570 1440 80 28 2300 4*525 3 6 750
SYZ-1500 1500 1680 1540 100 28 2500 4*575 5 6 850
SYZ-1600 1600 1780 1640 100 28 2600 4*600 5 6 1000
SYZ-1700 1700 1880 1740 100 28 2800 4*650 5 6 1120
SYZ-1800 1800 1980 1840 100 28 2900 4*675 8 6 1250
SYZ-1900 1900 2100 1940 120 28 3100 4*725 8 6 1460
SYZ-2000 2000 2200 2040 120 28 3200 4*750 8 6 1600
安装事宜：
1、铸铁镶铜闸门安装前，要首先检查竖框与横框之间、闸板与闸板之间（指多块闸板组合的闸门）的连接螺丝，是否在运输装卸中引起松动，它们的接茬是否错牙，要调整成一个平面，检查闸板与闸槽的间隙，保证闸槽与闸板的间隙不大于0.08mm，如有间隙可以调节闭紧装置。上紧各连接螺栓。
2、安装时闸门整体竖入预留槽，在两边立框的下面垫上调整垫（严禁垫下横梁），两立框用手动葫芦和斜拉立稳，将闸门找直找平，各地脚孔内串上地脚螺栓，调节好闸门的位置，支好模板进行二期浇注。
3、浇注混凝土时，流进闸板、闸框、斜铁、挡板间的灰浆应彻底清除，以防止灰浆凝固后影响闸门启闭。
4、清除加固物。闸门出厂前，为使闸板、闸框贴合紧凑，安装后减少间隙，2m以上的闸门在上下框上安装了4-6个紧闭装置压铁，注意在间隙调整后，闭紧压铁拆除，以便闸门启闭。
5、按预埋图中的要求预留闸门及启闭机安装位置；
6、用吊铅锤直线方法预埋预埋件，保证其表面和垂直度为1.5~3‰范围内；
7、用螺栓将门框、导轨固定在预埋件上；
8、当螺杆细长比（提升杆长度/螺杆外径）4H/d>200时应设置轴导架，轴导架距闸门吊耳距离应大于闸门*开启度。
