一、桁车式刮（吸）泥机概述

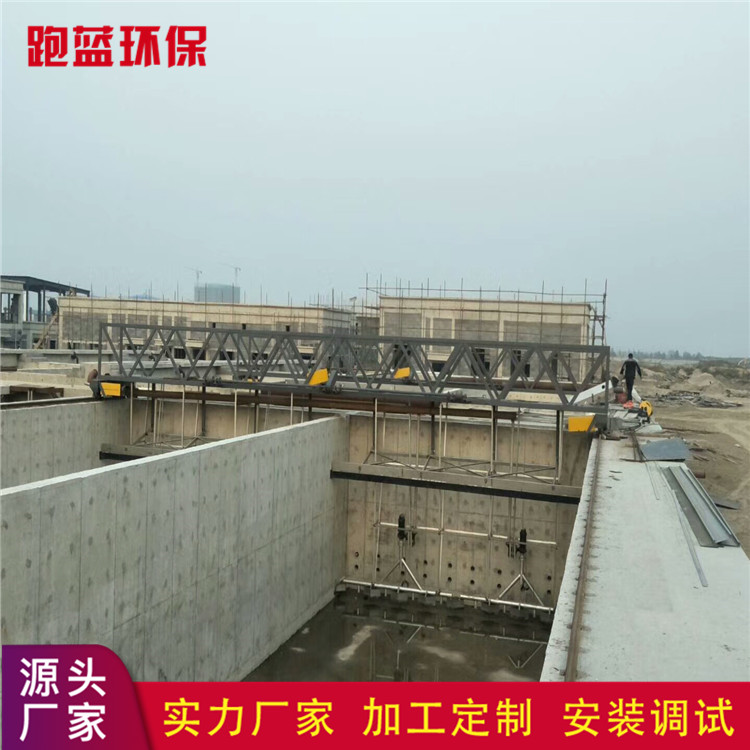

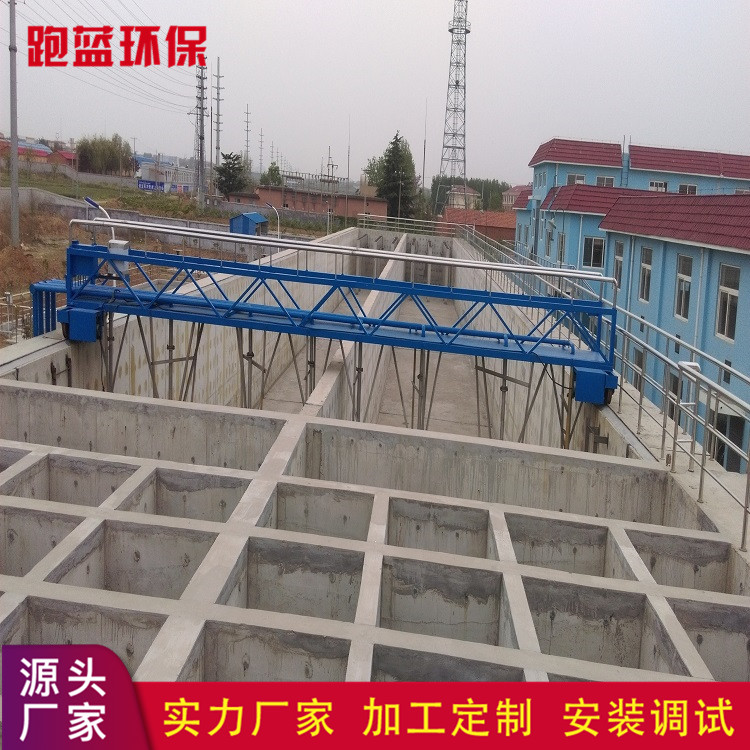

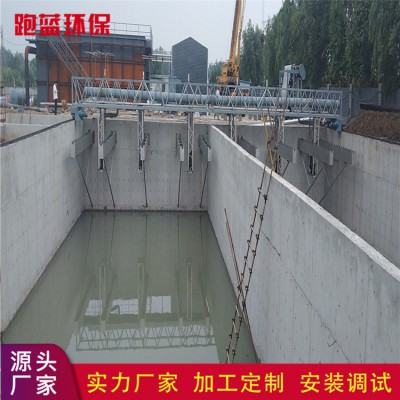

桁车式刮泥机广泛用于平流式沉淀池的污泥刮、吸。本机结构紧凑，工作可靠，并配有自动控制和过载保护系统。轨道间距4米查以下吸泥机采用中间集中驱动，间距六米以上时采用两端同步驱动。主要采用中心传动、悬挂式，污水从工作桥下进水管流入导流筒扩散后，均匀地向周边呈辐射状流出，呈悬浮状的污泥经沉淀后沉积于池底，驱动装置带动中心立轴旋转，并带动刮臂及刮泥板转动，将污泥从池周刮向中心集泥槽后，靠池内静水压由排泥管排出池外，水面的浮渣通过撇渣装置撇向池边，再由刮渣耙刮进排渣斗内排出池外；而上清液则通过三角形出水堰板溢入出水槽内排出。

桁车式刮泥机适用于给排水工程中平流式沉淀池，将沉降在池底的污泥刮集至集泥槽，并将池面的浮渣撇向集渣槽。可根据用户的要求设置浮渣刮板。按水流方向，可分为逆向刮泥逆向排渣和逆向刮泥同向排渣方式。刮泥机构在不刮泥回程时刮泥耙全部抬起。当回到刮泥的起始位置时，刮泥耙落下，这样周而复始的工作。

二、桁车式刮（吸）泥机工作原理

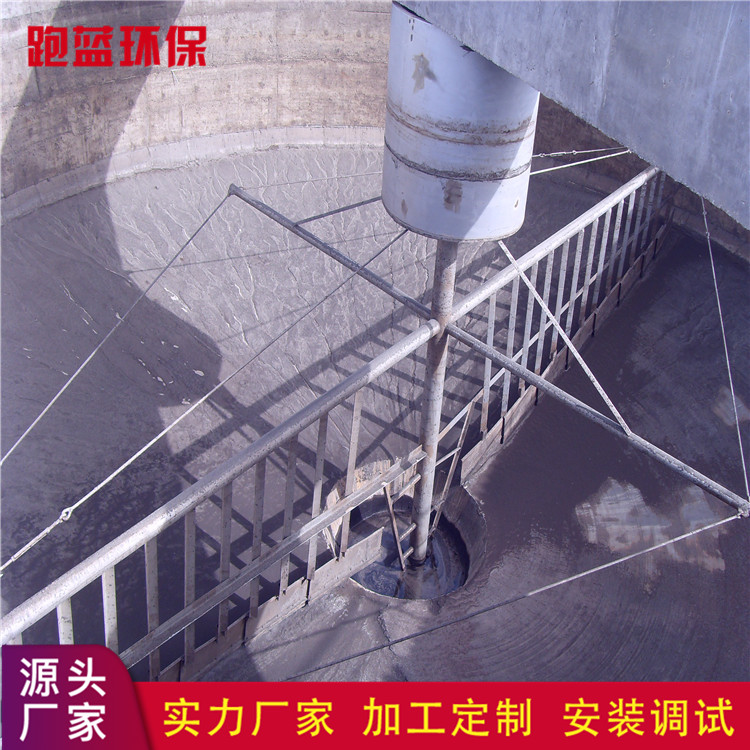

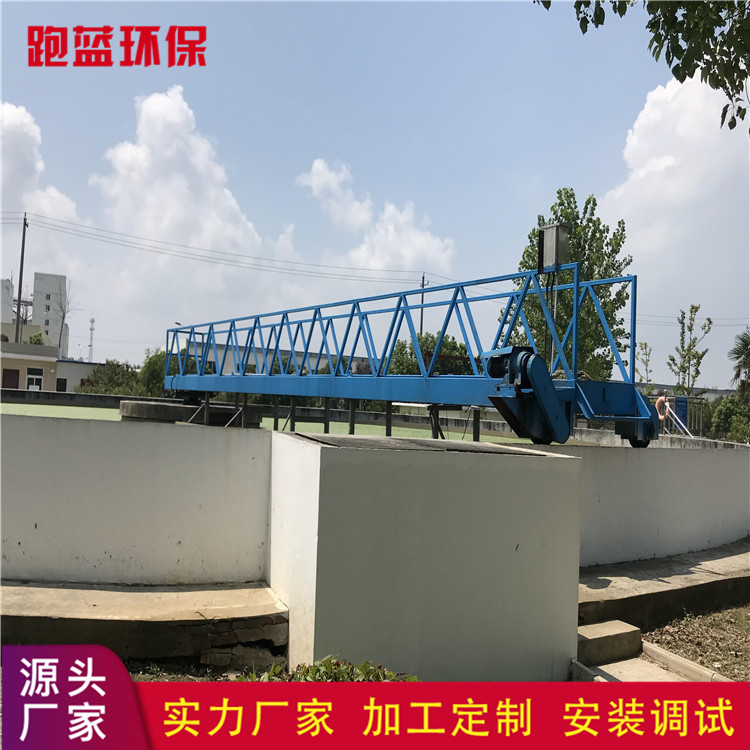

中心传动装置通过中心竖架带动刮泥架、吸泥架在池内旋转，吸泥管悬吊于吸泥架下并与中心集泥筒相连，旋转时依靠池内外的水位差，将池底活性污泥吸入集泥筒，排出池外。在吸泥臂的另一侧为刮泥臂，装于刮臂下的刮泥板将池底惰性污泥逐步刮集至池中心集泥坑内，排出池外。表面撇渣装置将液面浮渣收集刮至池边的排渣斗中排出池外。刮泥机与行走电机运行中各司其职，互不干涉，刮泥机底部配有水下行走轮结构，从而保证运行中的平稳，两个行走电机采用同步电机，从而保证了两边的行走一致平稳。



三、桁车式刮（吸）泥机主要结构

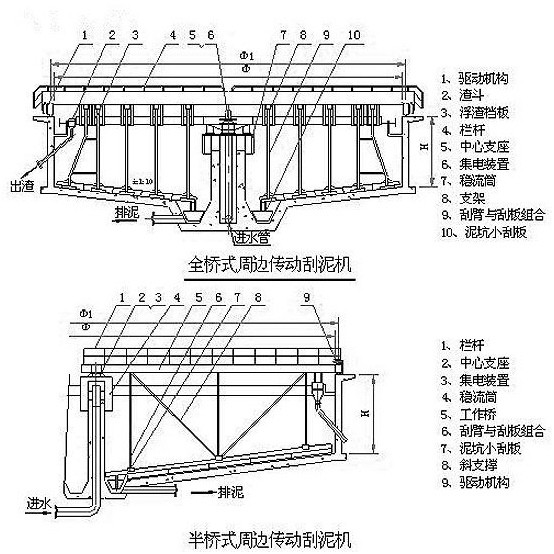

行车式刮泥机[主要由传动装置，从动轴装置、主动轴装置、调节装置装置、托架、电控箱等部件组成。

（1）传动装置安装在行走轮支架处，由异步感应电机、摆线针轮减速机、齿轮以及机座等组成。该传动装置传递效率高，扭矩大，运行平稳，噪音低。在减速机出轴链轮中设置有安全剪切销，从而实现机械过载保护功能。电机减速装置具有足够的输出转矩，其额定转矩大于刮板刮泥转矩的1.25倍，并设置刮板与池底上下调节机构，以便控制其刮板与池底的距离，调节范围为0-50mm。

（2）传动装置安装后不做上下调整，主要靠齐传动齿轮进行传动，要求齿轮咬合间隙紧凑均匀无噪音现象。

（3）刮泥机[与行走电机在运行中要求无互相妨碍现象，各自运行互不干涉。
