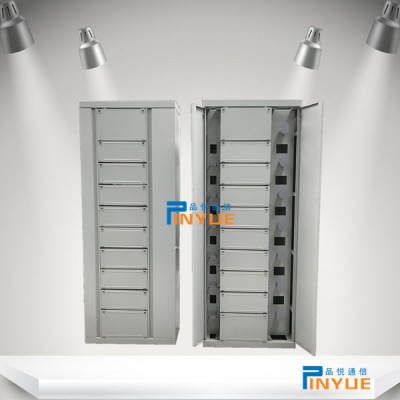

216芯ODF光纤配线柜生产厂家-------宁波品悦通信设备有限公司是216芯ODF光纤配线柜、光纤配线柜，光纤通信设备的生产厂家，我们品悦人追求工匠精神，致力于打造民族知名品牌，您的满意是我们的追求，我相信沟通是销售的开始，不管是您在选型时有什么困惑，还是在安装时有什么疑问，还是在使用过程中有什么问题，没有关系，给我电话吧！我们承诺新老客户一年质保，终身维修，出货起一个月内，产品送检不合格，我们承诺无条件退换货。

宁波品悦通信生产的216芯ODF光纤配线柜工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤熔纤盘采用掺杂阻然材质，尾纤和法兰参数优于行业标准，品悦的216芯ODF光纤配线柜价格优惠，质量好，品质优，值得拥有！

光纤配线架ODF　（Fiber　Optic　Distribution　frame），又称光纤配线柜，是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。

光纤配线架作用：

光纤配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去10多年里，光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。

光纤配线架结构选型：

光纤配线架结构分为3种类型，即壁挂式、机柜式和机架式。壁挂式一般为箱体结构，适用于光缆条数和光纤芯数都较小的局所；机柜式是采用封闭式结构，纤芯容量比较固定，外形比较美观；机架式一般是采用模块化设计，用户可根据光缆的数量和规格选择相对应的模块，灵活地组装在机架上，它是一种面向未来的结构，可以为以后光纤配线架向多功能发展提供便利条件。 光纤配线架应尽量选用铝型材机架，其结构较牢固，外形也美观。机架的外形尺寸应与现行传输设备标准机架相似，以方便机房排列。表面处理工艺和色彩也应与机房内其他设备相近，以保持机房内的整体美观。

光纤配线架的功能种类：

光纤配线架作为光缆线路的终端设备应具有4项基本功能。

①固定功能 光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。

②容接功能 光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。

③调配功能 将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔；光路可进行自由调配和测试。

④存储功能 为机架之间各种交叉连接的光连接线提供存储，使它们能够规则整齐地放置。配线架内应有适当的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足小弯曲半径的要求。

随着光纤网络的发展，光纤配线架现有的功能已不能满足许多新的要求。有些厂家将一些光纤网络部件如分光器、波分复用器和光开关等直接加装到光纤配线架上。这样，既使这些部件方便地应用到网络中，又给光纤配线架增加了功能和灵活性

光纤配线柜的选择及其使用方法

前言：

随着网络传输需求的快速增长，数据中心运营商必须寻找能够提供更高性能而无需扩展到更大物理空间的高密度线缆管理设备。光纤配线柜/odf光纤配线柜作为重要的光缆管理设备，广泛应用于数据中心，以存储、管理与保护光纤电缆。为了让您能够更好的选购与使用光纤配线柜/odf光纤配线柜，本文将对此进行展开讲解。

一、什么是odf光纤配线柜

odf光纤配线柜又称做odf光纤配线架，odf光纤配线柜是用于提供通信设施之间的电缆互连的框架，它可以在一个单元里整合光纤熔接、光纤端接、光纤适配器、连接器和电缆连接头。

二、什么是光纤配线柜

光纤配线柜又可以称为光纤配线箱，是odf光纤配线柜的升级版，也是用来进行光纤端接、光纤熔接、光纤配线和光纤存储，但是其采用了箱内托盘向下滑出式设计，这样则既可以安装适配器面板，又能安装高密度MPO/MTP配线盒，是目前局域网和数据中心常用的配线工具，能确保长期可靠的网络传输。

三、光纤配线柜与odf光纤配线柜如何选择

如今供应商提供的odf光纤配线柜的基本功能几乎相同。区别是它们有不同的形状和规格。选择合适的配线柜您可以根据以下几点判断：

①odf光纤配线柜19英寸标准机架式有144芯、288芯、576芯和720芯等不同规格。odf光纤配线柜主要是为了实现灵活的布线接入，因此可扩展的框架设计是进行线缆管理的基本条件。

光纤配线柜的19英寸标准机架式有1U、2U和4U可选，其向下滑出式设计与带推拉抽屉，不仅可以灵活布线而且能很好的保护光纤，同时还能搭配MTP HD配线盒或HD配器面板及MTP线材，是骨干光缆和有源设备间理想的互联和交叉连接的理想设备。

②odf光纤配线柜采用SPCC封装外壳，能与高密度拼接托盘结合使用，自带光缆固定板、绕杆轮与配线业务框，是光缆固定与管理的基础保护设施。

光纤配线柜采用SPCC冷轧钢板封装外壳及粉末涂层，能提高机箱外壳使用寿命，防止外壳划伤和锈蚀。同时自带绕线轮、弯曲半径控制夹、应力支架、粘扣带固定座和扎线架等，是数据中心IDC或HAD配线区域光纤主干连接及配线管理的理想选择。

从以上分析中可以看出，光纤配线柜具有odf光纤配线柜的所有功能，同时还进行了进一步升级，是数据中心的搭配。odf光纤配线柜则更适用于光传输网络和光传输设备之间，以及光纤用户接入网的线缆间的基础保护与接入。未来，随着网络传输数据的进一步增长，odf光纤配线柜可能会逐渐被光纤配线柜所替代。

四、odf光纤配线柜的使用方法及解决方案

将交换机通过线缆接入机架式ODF光纤配线架，然后在ODF光纤配线柜进行线缆的管理，后通过固定线缆迁出连接上服务器。odf光纤配线柜的基本要求是在可插入和移除的前后端口中，轻松接入连接器。下图展示的即为odf光纤配线柜的布线管理解决方案。

五、光纤配线柜的使用方法及解决方案

将连接光模块、交换机的光纤跳线通过适配器连接到光纤配线柜上，然后经过光纤配线柜相互衔接后由主干光纤跳线迁出连接到下一个机架中的光纤配线柜上，后经过光纤跳线、光模块连接到交换机上，完成网络传输。其中光纤配线柜起到光纤链路保护和管理线缆的作用。

总结

光纤配线柜是一种高密度的模块化光纤配线产品，即插即用，安装简便，能化的利用机架和机柜的有限空间，是满足高密度布线的理想解决方案。
