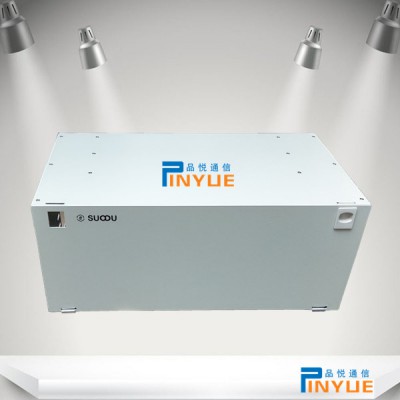

72芯光纤配线架 ODF架配置：

类型：标准19英寸机架式

包含配件：熔接盘6个：尾纤保护管1根，光缆固定扣2套，螺丝,理线扣，12芯FC/SC束状尾纤6箱，FC/SC适配器72个

机箱重量：8.6kg

箱体颜色：灰白色（烤漆）

质感：磨砂

箱体尺寸：430*188*250

材质:冷扎板

产品概述 ODF单元箱是一种经过高密度,大容量设计的产品,具有外型美观大方,分配合理,便于查找,管理容易, 安装方便及良好的操作性等特点。ODF单元箱具有光缆固定和保护功能、光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。既可单独配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

 产品介绍  1、材质：壳体采用厚度1.5mm冷轧板制成,环氧静电喷塑，外形美观，使用方便；所有的塑料部件采用的材料具有防腐性能，金属部件采用静电喷塑处理，以增加其防腐蚀性能；材料的物理化学性稳定。

并且材料之间有良好的相容性；全部材料无腐蚀，对人体健康和其它设备无副作用。

2、箱体颜色：灰色

3、规格：19寸标准安装ODF单元箱

4、机械性能：塑料件燃烧性能符合GB51697-85的规定；光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm；光缆进入机箱，曲率半径大于光缆直径的15倍。

5、安装方式：既可装入配线架机柜，也可壁挂安装。

6、应用范围：适用于光纤到小区、光纤到大楼、远端模块局及无线的中小配线系统

备注：如需特殊规格可根据客户要求定做。

特点及介绍：

光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。适用于光缆和配线尾纤的保护性连接，也适用于光纤接入网中的光纤终端点采用。

连接器插拔耐久性寿命>1000次。

全程曲率半径控制，保证在任何位置光纤的曲率半径大于 30mm。

对每一路光纤均作出明确的标识，从而避免了维护过程中拆卸可能导致的混乱。

阻燃：符合 GB5169.7 实验A 要求。

二、电气性能

连接器衰减（插入、互换、重复）≤0.3dB；

回波损耗:APC型≥60dB，UPC 型≥50dB，PC型≥40dB；

高压防护接地装置：

绝缘电阻：≥1000MΩ/500V（直流）。

耐电压：≥3000V（直流）/1min，不击穿、无飞弧。

接地线截面积：>6mm2 ，接地处有明显的标志。

机架总体描述

（1）机架主要由顶盖、底座、骨架、前左门（可选）、前右门（可选）、后左门（可选）、后右门（可选）、光缆固定开剥单元、外缆侧熔配一体化托盘和设备侧终端面板组成。

（2）架体正面引入室外光缆，具有固定、分支保护，以及熔接功能，背面引入设备侧光缆，跳线通过机架侧面通道连接前后的模块。

（3）机架的顶盖焊接1个M8×20的螺柱，以供机架接地用，另顶盖两边留有4个M8的螺纹通孔以供与并架的机架架顶连接用，同时顶盖还留有2个?8.5的孔，以供本机架架顶安装特殊用途的支撑件（比如安装光缆走线架，光纤槽道等）之用。机架底座应有4个14*25的腰孔，供机架底部固定用。

（4）标识盒设置在每单元下方，位置、尺寸均统一。

（5）MODF需满足外线光缆和设备尾缆进缆分区管理，跳纤采用12芯储纤盘储纤，没12芯一体化熔纤配线盘对应12芯的储纤盘，外线光缆、尾缆、架内跳纤、架间跳纤均可实现无交叉跳纤路由；

（6）所有有光纤通过的地方均不出现安装螺钉外露的现象，必要时，可使用盖形螺母进行保护。

（7）托盘确保适配器在运输中牢固、可靠、防尘的要求。

优势

各种接头端接方便，安装灵活。

有抽屉式和固定式等多种规格；

模块化光纤配线箱端接更方便，使用更灵活；

支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等；

在1U的空间多可端接48芯LC或MT-RJ（24个双口LC或24个MT-RJ）光纤连接头；

密闭管理；

前面操作，安装迅速方便；

高度1U，内置两组光纤盘绕环；

凹入隐藏式或者齐平镶嵌式安装。

四、应用范围

光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。

用于配线间和设备间光缆的端接、使用和管理。

标志、包装、运输、储存

 标志：产品应有标识，标明机柜型号、名称、商标、生产单位、出厂年月、机号、产品标准。

 机柜包装出厂，包装要求及包装箱标志符合GB/T3837-1983中德规定。

 包装箱除产品外，还装入以下物品有关文件，文件用塑料袋封装：

a）备附件、安装材料及专用工具

b）产品使用说明书

c）装箱单

运输

机箱运输过程中应避免碰撞、跌落、雨雪不直接淋袭和日光暴晒。

贮存

机箱应储存在通风良好、干燥的库房中，其周围不应有腐蚀性气体存在，贮存温度为-25℃～+55℃
