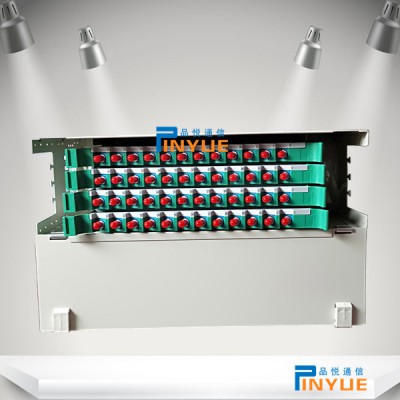

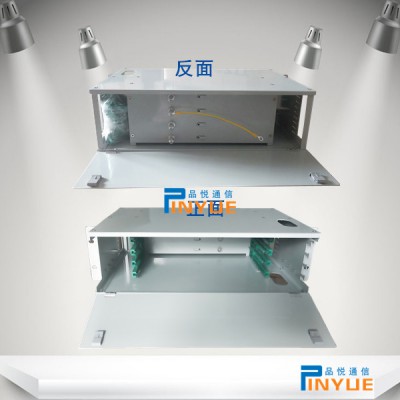

48芯ODF箱型号齐全-------宁波品悦48芯ODF箱，近日在商家“宁波品悦通信设备公司”特价促销，优惠价，好物好价，值得您入手！品悦48芯ODF箱产品亮点工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤熔纤盘采用掺杂阻然材质，尾纤和法兰参数优于行业标准。感兴趣的朋友可直接前往宁波品悦通信设备有限公司，关于品悦48芯ODF箱的促销信息也可咨询该商家。

宁波品悦通信生产的48芯ODF箱工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤熔纤盘采用掺杂阻然材质，尾纤和法兰参数优于行业标准，品悦的48芯ODF箱价格优惠，质量好，品质优，值得拥有！

ODF单元箱、ODF箱、ODF子框、19英寸ODF箱、ODF配线箱、光纤配线单元、ODF熔配单元体、光纤配线单元, ODU熔配一体化子框，ODU光纤配线箱，ODU光纤配线架，ODU单元箱

型号： 12芯、24芯、36芯、48芯、72芯、96芯、144芯

材质：冷轧板、不锈钢

安装方式：19英寸

使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP

宁波品悦通信设备有限公司为电信、移动、联通、铁通、广电供应配套产品，

产品概述 ODF单元箱是一种经过高密度,大容量设计的产品,具有外型美观大方,分配合理,便于查找,管理容易, 安装方便及良好的操作性等特点。ODF单元箱具有光缆固定和保护功能、光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。既可单独配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

 产品介绍  1、材质：壳体采用厚度1.5mm冷轧板制成,环氧静电喷塑，外形美观，使用方便；所有的塑料部件采用的材料具有防腐性能，金属部件采用静电喷塑处理，以增加其防腐蚀性能；材料的物理化学性稳定。

并且材料之间有良好的相容性；全部材料无腐蚀，对人体健康和其它设备无副作用。

2、箱体颜色：灰色

3、规格：19寸标准安装ODF单元箱

4、机械性能：塑料件燃烧性能符合GB51697-85的规定；光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm；光缆进入机箱，曲率半径大于光缆直径的15倍。

5、安装方式：既可装入配线架机柜，也可壁挂安装。

6、应用范围：适用于光纤到小区、光纤到大楼、远端模块局及无线站的中小配线系统

备注：如需特殊规格可根据客户要求定做。

产品功能

1. 固定功能：光缆进入机架后,对其外护套和加强芯要进行机械固定,加装地线保护部件,进行端头保护处理,并对光纤进行分组和保护。

2. 容接功能：光缆中引出的光纤与尾缆熔接后,将多余的光纤进行盘绕储存,并对熔接接头进行保护。

3. 调配功能：将尾缆上连带的连接器插接到适配器上,与适配器另一侧的光连接器实现光路对接。适配器 与连接器应能够灵活插拔；光路可进行自由调配和测试。

4. 存储功能：为机架之间各种交叉连接的光连接线提供存储,使它们能够规则整齐地放置。光纤盒内应有适当的空间和方式,使这部分光连接线走线清晰,调整方便,并能满足小弯曲半径的要求。

特点及介绍：

光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。适用于光缆和配线尾纤的保护性连接，也适用于光纤接入网中的光纤终端点采用。连接器插拔耐久性寿命>1000次。

全程曲率半径控制，保证在任何位置光纤的曲率半径大于 30mm。

对每一路光纤均作出明确的标识，从而避免了维护过程中拆卸可能导致的混乱。

阻燃：符合 GB5169.7 实验A 要求。

设备安全

作前,应先将设备可靠地固定在地板或其他稳固的物体上,如墙体或安装架。

系统运行时,请勿堵塞通风口。

安装面板时,如果螺钉需要拧紧,必须使用专业工具操作。

安装完设备,需要设备区域的空包装材料。

安装、拆除电源线之前,必须先关闭电源开关。

为保证设备运行安全,当设备上的熔丝熔断后,应使用相同型号和规格的熔丝替换。

在接触设备,手拿单板或集成电路(ASC)芯片等之前,为防止人体静电损坏敏

感元器件,必须佩戴防静电手腕,并将防静电手腕的另一端良好接地。

蓄电池的不规范操作会造成危险。操作时必须严防电池短路或电解液溢出、流失。电解液溢出会对设备造成潜在的危害,溢出的电解液会腐蚀金属物体及单板,导致单板损坏。佩戴橡胶手套和,预防电解液外溢所造成的危害。在搬运电池的过程中,应始终保持向上,禁止倒置、倾斜进行安装、维护等操作时,充电电源要保持断开状态。

铅酸蓄电池在工作中会释放出可燃性气体,摆放蓄电池的地方应保持通风并做好防火

措施。

(5)机械安全插入单板时,应佩戴防静电手腕及防静电手套,且用力要轻,以免弄歪背板上的插针。顺着单板滑道插入单板。禁止裸手触摸单板电路、元件、连接器或接线槽,以免人体静电损坏敏感器件。

ODF单元箱安装：

(1)安装及固定

ODF单元箱安装于19英寸机柜,安装尺寸如图3-1-58所示,安装时用4个M6方螺母

件固定在机柜立柱内侧,如图3-1-59所示。

ODF单元箱安装尺寸安装与固定

(2)光缆开剥、固定及保护清洁光缆。按照ODF单元箱的尺寸剥开光缆。

清理裸纤上的光缆油膏,并套上裸纤保护套管,接口部位用电工胶布缠绕固定。

用喉口将光缆固定在光缆固定接地装置上。

(3)适配器及尾纤的安装抽出一个一体化模块,移开上、下两面盖板,将一端连接适配器(FC、SC或ST配器法兰)的单头尾纤装在模块的卡槽里。注意:适配器有字面朝上。将冗余尾纤在模块背面盘绕1~2圈,用线扎扎固。尾部从一体化模块中间长方孔穿至模块正面。剥除尾纤上松套管,并储存于模块正面熔接区内,盖好上盖板,

(4)熔接操作

揭开模块正面盖板,释放盘储于熔接区内的尾纤。

将外线裸纤保护套管端部用线扎固定相应位置,引出适当长度进入熔接工作台。

用开剥剪开剥12根单芯光缆和非带状光缆。

用溶剂清洁纤芯,再切割纤芯,后熔接,熔保护套管,使熔接点位于其,再进行热缩。将熔接后的纤芯整齐放入熔接区每芯光纤做好熔接标识记录,并将模块插回到原来的位置。

(5)系统接地单元箱接地点位于侧面光缆固定接地装置处,接地时用接地线引至地线铜排。接地线的截面积大于6cm2,如图3-1-62所示。

(6)跳纤操作

建议选取直径?2mm的跳线(易于管理,占空间小)将跳纤一端插入适配器,另一端在挂纤盘上盘储后,与相应适配器相连接。

可采用直接连接、交叉连接两种方式跳线,如图3-1-63所示。

保证尾纤自由弯曲半径大于40mm。

宁波品悦通信设备有限公司：位于享有“通信产品生产基地”称号的浙江慈溪，在东海之滨、杭州湾南岸沿海经济发达地区的慈溪市观城工业区，有着得天独厚的原材料地理优势，是一家集研发、生产、销售为一体的专业制造通信设备企业。自创建年以来,品悦不断集力于新产品的开发和研制，凭着雄厚的技术和的生产设备、在新产品的开发研制上取得了显着的成果，公司以优良品质，真诚信誉作为生存和发展的根本，并倡导环保，所有产品严格执行Bellcore TA-NWT-001209工业标准，均按照通信行业标准进行生产。品悦产品品种齐全、工艺精湛、价格合理，是国内外产品的理想选择。客户来自于电信、网通、移动、联通、电力、铁路等各个领域。专业的产品与服务得到行业内广大客商的首肯。
