12芯光缆分光箱结构介绍-------近日召开的品悦内部会议上传出消息:在全国疫情形势复杂严峻的形式下,品悦销售逆势增长:在刚刚过去的9月份,品悦在江苏、安徽、福建、江西、山东、河南、湖南、四川、贵州、等国内市场占有率同比提升且达历史新高。
分光分纤箱,光分路箱,FTTH楼道光分路箱,FTTH品悦插片式光分路箱,FTTH品悦楼道终端光分路箱,品悦FTTH/B宽带接入网工程配套楼道光分路箱 ,品悦PYX-16 A型楼道终端光分路箱(2 个插槽16 芯),品悦PYX-32 B 型楼道终端光分路箱(4 个插槽32 芯),品悦PYX-64 B 型楼道终端光分路箱(8个插槽64芯)楼道光分路箱,PLC光分路器箱|楼道光分路箱|PLC光分路器箱|品悦壁挂式二槽.四槽楼道光分路器箱|16芯光纤分纤箱|32芯光纤楼道箱,品悦通讯光分路箱,品悦通讯光分路器箱

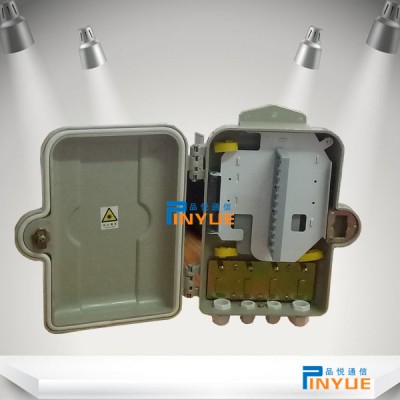

产品名称:12芯光缆分光箱
品悦通信配线箱规格:从8芯到144芯
疫情发生以来,品悦营销公司积拓展线上渠道、改善产品结构,逆势创造同比增长佳绩。尤其是在今年6月份,品悦营销实现规模大幅增长,其各省同比增长200%,四川同比增长84%,福建同比增长88%,江西同比增长120%,并在江苏、安徽、福建、江西、山东市场占有率达历史高。
更为抢眼的一个细节是,在销售过程中,品悦始终着力提升高中端占比,“价值营销”体现得越来越鲜明。以江西市场为例,今年1-5月份,江西市场品悦12芯光缆分光箱占有率同比提升6.2个百分点,以上高中端12芯光缆分光箱有率同比提升2.1个点。
一、概述本设备是用于FTTX系统中需分光的用户接入点,主要完成进入小区或大楼的光缆成端,具有光纤的固定、开剥、熔接、跳线、分路等功能,分光后以入户缆的形式进入终端用户。
结构特点:
1、箱体全封闭式结构,外形美观。
2、箱体采用塑料材料,防潮、防水、防尘、抗腐蚀耐老化性能优越,防护等级达到IP54。3、具有光缆/皮线光缆固定、熔接、盘存、分光等功能。
4、采用插片式光分路器,配置更灵活自由。
5、光缆,尾纤,跳纤的进出线各自,互不干扰。
6、插片式光分路器可翻转操作,施工、维护方便快捷。
7、箱体安装方式可采用挂墙或抱杆安装方式。
五、技术条件:
1、环境要求
工作温度:+5℃~+40℃
相对湿度:≤85%(+30℃)
大气压力:70KPa~106Kpa
主要技术指标 插入损耗:≤0.2dB UPC回波损耗:≥50dB APC回波损耗:≥60dB 插拔耐久性寿命:>1000次3、防雷技术指标箱体接地装置与箱体绝缘,绝缘电阻不小于1000MΩ/500V(直流电);IR≥1000MΩ/500V 箱体接地装置与箱体之间耐电压不小于3000V(直流电)/min不击穿,无飞弧;U≥3000V 六、使用方法:1)将光缆穿过“防水接头”引入到箱体内并开剥,开剥长度1.5米左右,并固定在“光缆固定装置”上,光缆中的加强芯预留100mm,固定在“光缆固定装置”上的“接地压板”下(如图3)。
光缆开剥固定图(图3)
2)将开剥后的光缆穿过光纤保护套管引入“熔纤盘”内,余长自由盘存在箱体内,并用电工胶布固定。
3)将套有光纤保护套管的光纤与熔接盘内单头尾纤熔接。
4光纤熔接盘存图(图3)
4)将与需分光的主干光缆相熔接的单头尾纤插入1:16“光分插片”盒体面板正面输入端适配器上,冗余长度盘绕在“翻板”底面,并用线扎固定
5)将“自承式蝶形引入光缆” 一端穿过“皮线光缆固定装置”装上“快速接头”插在1:16“光分插片”盒体面板正面输出端适配器上。并在标识纸上做好记录。冗余长度盘绕在“翻板”正面,并用线扎固定。(如图4)
6)将箱体内的各种光缆通过线环管理,使走线顺畅、美观。
宁波品悦适应三网合一、FTTx的推广,品悦通信推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括光缆交接箱,光缆分纤箱,分光分纤箱,光缆分线盒,光缆接头盒,光缆终端盒,冷接子,快速连接器,光纤跳线,配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。
品悦通信FTTX布线应有尽有、质量保证!随时欢迎您前来咨询!!!
