144芯ODF箱型号尺寸------- 近年来，线上市场借助互联网优势，对通信设备行业144芯ODF箱销售效率、营销方式及进行整合，时至线上渠道已成为家电销售的中坚力量。今年期间线上平台提供的便利购物144芯ODF箱体验使得消费者黏性大增，线上渠道持续呈现增长态势。双十一线上大促营销也为144芯ODF箱产品的销量锦上添花了一笔，以144芯ODF箱以上的大屏为例，现在是佳选购时机。

144芯ODF单元箱、144芯ODF箱、144芯ODF子框、144芯19英寸ODF箱、144芯ODF配线箱、144芯光纤配线单元、144芯ODF熔配单元体、144芯光纤配线单元, 144芯ODU熔配一体化子框，144芯ODU光纤配线箱，144芯ODU光纤配线架，144芯ODU单元箱

型号： 12芯、24芯、36芯、48芯、72芯、96芯、144芯

材质：冷轧板、不锈钢

安装方式：19英寸

使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP

宁波品悦通信设备有限公司为电信、移动、联通、铁通、广电供应配套产品，

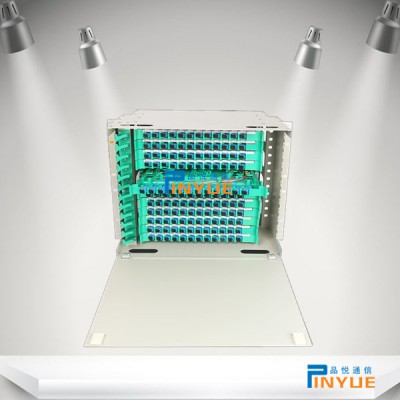

ODF单元箱

PY-ODFDYX-箱体单元大限度地使光缆的成端、连接与配线高密度化,同时又为光缆与提供了的保护,并可以根据需要作为的熔接配单元安装在19英寸标准机架上使用。

光纤配线架由金属箱体、耦合器安装面板、熔纤盘、接地装置、各种附件单元组成。

(1)光纤配线架金属箱体

光纤配线架根据其金属箱体结构不同可分为旋转式、固定式和抽屉式等3种结构形式。其中旋转式光纤配线架采用旋转盘的结构,从前方旋转出便于操作以及后期维护,但在旋转过程中容易拉断损坏光纤;固定式光纤配线架稳定可靠,但无法从正面进行维护,对于后期的维护人员带去了很大的不便;抽屉式光纤配线架采用抽屉盘的结构,从前方拉出不仅便于操作以及后期维护,其结构还不会损坏光纤。

YS-048金属箱体采用的是抽屉式结构。

(2)耦合器安装面板

在光纤配线架的正面,装有数块前面板,用于安装光纤耦合器,由于光纤耦合器的不同,故形成了不同结构的前面板,双工LC型和ST型。

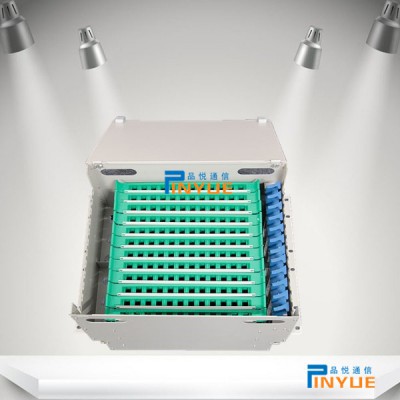

熔纤盘绕线盘当光纤被剥离外护套后进行熔纤,并固定在熔纤盘内,其脱离了外护套的那段光纤其脆弱,机械强度会明显降低,使用熔纤盘/绕线盘的目的是将其脆弱的光纤固定并盘绕在盘内,以免损坏。一般而言

1.一般要求

n结构要求

可上进缆或下进缆且全正面化操作，使用方便；适配器安装倾斜30°角，避免弧光直射入眼并保证光纤弯曲半径；完善的接地装置、安全可靠；走纤路由标识清晰、完善，方便维护与管理；

n安装方式

安装于19英寸标准机柜内。

n产品标准

标称工作波长：850nm、1310nm、1550nm

光纤活动连接器符合GB1250以及相关标准规定

光纤光缆符合GB/T7427－1298以及相关标准规定

光纤单元盒采用模块化设计，内部有托盘，在一个托盘内实现配线及熔接。

单元盒规格分四种：24芯、48芯、72芯和过线单元盒，可根据需要配置

机架及单元盒具有安全可靠的接地保护装置根据相应容量配置单元箱体、FC适配器、单模集成纤、12芯熔接配线一体化模块等。

(4)接地装置

熔纤盘以及绕线盘为配套使用

接地装置应该满足工程中要使用光纤配线架内的接地装置接地的需求。YS-0/48满配48芯48口ODF箱体单元,含电信级FC或SC法兰束状尾纤。壳体采用厚度为1.5mm冷扎板制成,环氧静电喷塑,外形美观,使用方便。

光缆光纤穿过金属板孔时装有保护套,纤芯、尾纤的曲率半径大于375mm光缆进入机箱,曲率半径大于光缆直径的15倍,壳体采用厚度为15mm冷扎板制成,环氧静电喷塑,外形美观,使用方便。

1.安装规范

在安装、操作、维护光传输系统设备时,应遵守相关安全注意事项。

(1)基本安装要求

负责安装维护设备的人员,必须先经严格培训,了解各种安全注意事项,掌握正确的操

(2)接地要求及规范

以下要求只针对需要接地的设备

安装设备时,必须先接地;拆除设备时,后再拆地线。

禁止破坏接地导体。

禁止在未安装接地导体时操作设备。

设备应地接到保护地。操作设备前,应检查设备的电气连接,确保设备已可靠接地。
