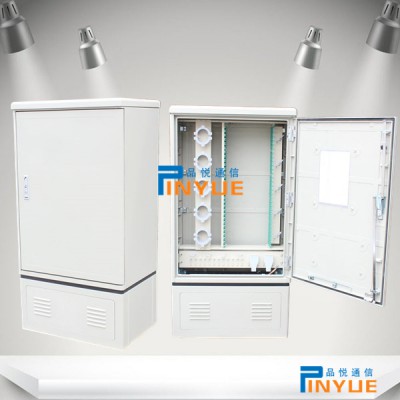

免跳纤864芯光缆交接箱型号齐全------免跳纤864芯光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。光缆引入光缆交接箱后，经固定、端接、配纤以后，使用跳纤将主干层光缆和配线层光缆连通。

免跳纤864芯光缆交接箱主要是用于光缆接入网中主干光缆与配线光缆交接处的接口设备。光缆交接箱的结构主要由箱体、内部金工件、光纤活动连接器及备附件组成。按照使用场合不同，可分为室内型和室外型两种，并可以落地、架空、壁挂安装。室外型的光缆交接箱的箱体外形尺寸不宜超过1 600 mm?1 100 mm?400 mm（高?宽?深）。

免跳纤864芯光缆交接箱装维规范

光交接箱是用户和公用网交汇的一个重要中间关口，它一般设在户外，它的装维质量有可能直接影响传输质量，关联客户感知。

一、光交箱规范要求：

1、箱体门锁完好，外观干净整洁，箱内无垃圾杂物。

光缆交接箱、落地式光缆交接箱、壁挂式光缆交接箱、SMC光缆交接箱、不锈钢光缆交接箱、免跳接光缆交接箱、无跳接光缆交接箱、免跳纤光缆交接箱、三网合一光缆交接箱、光交箱、交接箱、

型号：72芯、96芯、144芯、216芯、288芯、432芯、567芯、720芯、864芯、1152芯

材质：冷轧板、不锈钢、SMC

使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP

宁波品悦通信设备有限公司为电信、移动、联通、铁通、广电供应配套产品，

2、箱内光纤跳线走线统一，自然、整齐、不受力。避免交叉、牵拉、挤压、扭绞现象；箱内跳纤盘绕整齐、固定绑扎.

3、箱内标签应采用标签打印机打印且粘贴完整、清晰、准确、美观

4、法兰盘上不使用的端口，防尘帽盖好

二、跳纤规范要求：

1、跳纤长度复核规范：一般光交箱中以1米长的尾纤为宜，长不超过1.5米；避免造成纤材浪费和箱内跳纤拥堵。

2、走线规范：必须严格按照箱内走线路由规则布放，横平竖直，全部落入走线环。对于冗余跳纤须在走线环中绕至合适长度，松紧适度，做到整齐、美观。

3、尾纤盘绕，需直径大于6CM.

画图为例：

左侧为绕线柱，右侧为法兰盘

现在需要从A点跳纤至B点。

蓝色箭头圈为走线路由

根据尾纤的长短，可以有三种绕线方式：

特别注意：如尾纤路由交叉不可避免时，应采取所有竖向走纤在后，横向走纤在前的方式，将所有尾纤理顺。

三、光交箱常见不规范问题

1、箱体污损、门锁损坏无法关闭，刮风下雨日晒，对娇嫩的尾纤伤害很大

2、法兰盘防尘帽缺失

3、跳纤交叉：横竖交叉布放，尾纤凌乱，容易发生缠绕

4、跳纤没有捆扎固定，垂坠散落

(1)室内和室外机箱

投标人应提供容纳和保护所供设备所需的所机柜、机架和配电箱、控制箱等其他机箱。

设备机柜和光纤配线架的要求详见“一章通用册”的相关要求。室外光缆交接箱应为不锈钢材质，防护等级IP65，且须具备防鼠、防蚁、防腐、防锈、防水、防潮、防雷保护措施。

室内和室外配电箱、控制箱的金属构件表面除了加工装配面和电镀表面以外，都应进行防锈、喷涂处理。在装配前，对封闭结构的内表面也有必要喷涂或进防锈处理。通过三重处理提供防腐蚀保护。

所有控制箱和配电箱的尺寸大小须满足现场设备安装需求，且不得影响设备功能及性能的正常表现，具体待设计联络阶段确定。

室外配电箱、控制箱等箱体应为不锈钢材质，其中室外配电箱、室外光缆交接箱的防护等级不低于IP65，并具有防鼠、防蚁、防腐、防锈、防水、防潮、防雷保护措施。

室外防水箱内用于安装光纤熔纤盒、电源模块、空开、防雷设备等配套设备，同时为摄像机、周界设备提供电源和数据线汇接。结构为露天防雨箱设计。机箱尺寸暂须能满足下挂多4个摄像机和周界前端设备的接入需求。箱体防护等级达到IP65以上防护等级。需要机箱基础，整体美观，表面喷涂明显的警示标志，机箱离地面高度不小于60cm。机箱应防雷接地。

1质量保证

?供货商制造的产品实现三包（保修，包换，包退），质保期为：3年，对质保期内，如因电器元件，结构等发生任何质量问题，均由卖方负责免费维修以及更换，来往费用由卖家承担。

?供货商保证产品没有设计上，材料上，零部件，以及工艺上的缺陷，在质保期内，卖方将委派有资质人员对产品进行处理，即使解决问题。

?如果出现质量问题导致业主投诉或者处罚，供应商应该承担全部责任，并有义务及时解决问题。

?供货商承诺质保期结束后5年内所有备件的销售供应

2包装与运输

2.1包装

产品包装箱上有产品名称，型号，厂家标识，厂家质量部门的检验合格证，制造日期等，包装盒内有产品规格书，附件清单。

2.2运输

整机适应于公路、运输、船运，包装箱（盒）应具有抗冲击措施，尤其要注意保护产品的凸出部分和脆弱部分，避免在运输过程中对产品造成划伤、磕碰等损坏。

为保证产品在运输转运过程中的安全，产品应按其需求采用衬垫缓冲材料进行保护

运输中应防晒，文明装卸、易碎等标识
