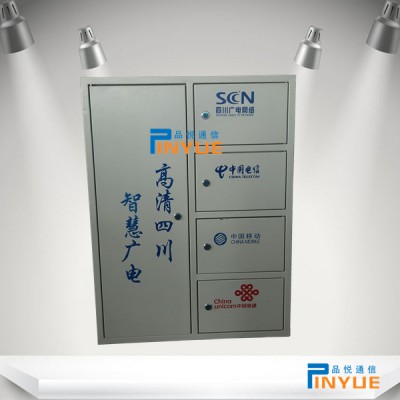

96芯四网合一分光箱规格尺寸齐全-------通用名称【 Common Name】四网合一分光箱
产品用途【Product usage 】四网合一分光箱主要是用于光缆与光通信设备的配线连接,通过配线箱内的适配器,用光纤跳线引出光信号,实现光配线功能。
产品结构【Product mix】四网合一分光箱的结构主要由箱体、内部钣金工件、光纤活动连接器及备附件组成。
产品型号【Product model】:PY--FGX-SW(12芯24芯48芯72芯96芯144芯)
生产厂家【The manufacturer】:宁波品悦通信设备有限公司
产品规格【Product specification】:单网、二网合一、三网合一、四网合一
产品颜色【Product color】:灰色
产品材质【Product material】:冷轧钢板、不锈钢
产品类型【The product type】:落地式、壁挂式、嵌入式、室外、室内
产品配置【Product configuration】:可配SC/FC/LC(法兰,尾纤、一体化托盘、光分路器)
【免费印字】:电信,移动,联通,广电,铁通,长城宽带
产品使用区:移动 联通 铁通 电信 广电
96芯四网合一分光箱FTTH室外壁挂式光分路器箱用于光缆与光通信设备的配线连接,通过配线箱内的适配器,用光纤跳线引出光信号,实现光配线功能。适用于FTTH工程光缆到楼后使用,安装于楼道、地下室、机房和大楼外墙。光缆也可以经分光配线箱开拨盘绕后与入户光缆熔接引出,实现光缆的直通功能,满足传统传输网络工程的需求。
24芯四网合一光纤分线箱、24芯四网合一光纤分纤箱、24芯四网合一光纤配线箱、24芯四网合一光纤楼道箱、24芯四网合一光纤分光箱、24芯四网合一光纤分配箱、24芯四网合一光纤直熔箱、24芯四网合一光纤熔接箱、24芯四网合一光纤网络箱
型号: 24芯、32芯、48芯、72芯、96芯、144芯
规格:750*600*180、700*600*140、700*600*120、600*500*120
材质:冷轧板、不锈钢
安装方式:壁挂式、抱杆式、挂墙式、嵌入式、镶嵌式、室外、室内等带防水功能
使用区:移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
宁波品悦通信设备有限公司为电信、移动、联通、铁通、广电供应配套产品
四网合一分光箱概述:
本产品应用于FTTH接入系统中的终端接入环节中,特别适用于室外壁挂式或抱箍式条件下使用。上行连接配线光缆(Distribution Cable),下行连接入户光缆(Drop Cable),既具有传统光缆分纤箱的熔接、分光和配线功能,又能与iField智能施工工具及ODN网管配合使用,实现iODN的智能光纤管理和智能施工指导。
具体功能要求如下:
(一)光缆固定与保护功能
应具有光缆引入、固定和保护装置。该装置具有以下功能:
1.将光缆引入并固定在光纤接续盒内,保护光缆及缆中纤芯不受损伤;
2.光缆金属部分与机架绝缘;
(二)光纤终接功能
应具有光纤终接装置。该装置应便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移,避免外力影响,保证盘绕的光缆纤芯、尾纤不受损伤。
(三)调线功能
通过光纤连接器插头,能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
(四)标识记录功能
光纤接续盒内应具有完善的标识和记录装置,用于方便地识别纤芯序号或传输路序,且记录装置应易于修改和更换。
(五)光纤存储功能
光纤接续盒内应具有足够的空间,用于存储余留光纤。
操作:
1.为方便熔接可将箱体取下操作,亦可单独将熔接盘取下操作;
2.将分路器模块旋转框向上取出箱体,并取下光缆穿线滑块,妥善放置;
3.开剥光缆,长度约1.5m,在光缆开剥处缠绕几圈绝缘胶布,再用喉箍进行紧固;
4.熔接配线光缆,按图4盘绕,操作完成后,将模块旋转框插入铰链旋转轴;
5.熔接后的SC尾纤连接器插入分路器输入端口,如暂不开通将其停放在 “停泊区” ;
6.进行光缆加强芯接地,将接地线从光缆入口引出接地;
7.固定好光缆穿线滑块,将箱体重新安装于墙体背板上。
光缆分纤箱结构说明:
1.箱体材料采用台湾进口PC合金料制作.
2.双层结构的设计,上层为光分器配线层,下层为光纤熔接层;
3.光分器模块采用抽屉式模块化设计,具有很强的互换性和通用性。
四网合一分纤箱应用范围:
光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能;同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。用于配线间和设备间光缆的端接、使用和管理。
