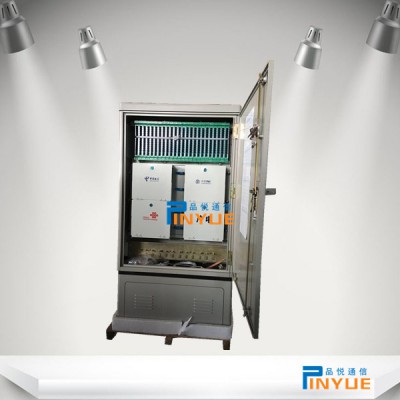

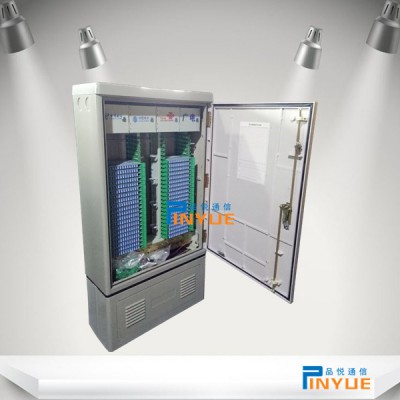

落地式144芯四网合一光缆交接箱各种尺寸齐全-------落地式144芯四网合一光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。光缆引入光缆交接箱后,经固定、端接、配纤以后,使用跳纤将主干层光缆和配线层光缆连通。落地式144芯四网合一光缆交接箱安装的佳装设地点除由主干光缆总长度决定外,还与交接区的地形及其他因素(基建投资、维护费等)有关。从理论讲,它应安装在交接箱区的几何中心、配线光缆长度短处。光缆交接箱可分为落地式、壁挂式两种安装方式。

落地式144芯四网合一光缆交接箱安装必须坚实、牢固、安全可靠,箱体横平竖直,箱门应有完好的锁定装置。光缆交接箱装配应零配件齐全,端子牢固。交接箱编号、光缆及线序编号等标志应正确、完整、清晰、整齐。本任务选用宁波品悦通信公司生产的落地式144芯四网合一光缆交接箱,光纤接头为通用型,可适配SC、FC、LC、ST等光纤接头。

144芯四网合一落地式光缆交接箱、144芯四网合一壁挂式光缆交接箱、144芯四网合一SMC光缆交接箱、144芯四网合一不锈钢光缆交接箱、144芯四网合一免跳接光缆交接箱、144芯四网合一无跳接光缆交接箱、144芯四网合一免跳纤光缆交接箱、144芯四网合一光缆交接箱、144芯四网合一光交箱、144芯四网合一交接箱、

型号：72芯、96芯、144芯、216芯、288芯、432芯、567芯、720芯、864芯、1152芯

材质：冷轧板、不锈钢、SMC

使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP

宁波品悦通信设备有限公司为电信、移动、联通、铁通、广电供应配套产品，

四网合一光缆交接箱是用于光纤接入网(电信网、移动网、联通网）三网主干光缆与FTTH小区配线光缆节点处的接口设备，可以实现大容量光纤的熔接、终端存储以及调度等功能。该产品的应用，减少了三网的重复线路建设，精简线路，美化环境。

箱体采用SMC材料制造，抗腐蚀耐老化，使用寿命超过20年。

壳体门框四周采用凹槽结构，硅橡胶密封 ，密封性能达到GB4208--1993中IP 级要求。

箱体内部夹以隔热材料，能有效防止箱内凝露的产生。

采用12芯熔配一体化模块，大幅度利用有效空间，大容量为1152芯。

卡接式安装FC、SC适配器。

前后设通道，可方便跳线灵活跳接

12芯熔配一体化模块可抽出至箱外，正面操作。

有可靠的光缆固定、开剥和接地装置。

各部件位置和按排，确保光缆在任何位置时弯曲半径大于40MM。

光缆进壳体接口处，式防水接头处理光缆密封问题。

交接箱的结构

　　交接箱的结构形式如图1所示。

　　1.箱体上应有接地端子和备用端子及其标记。

　　2.接线排和箱体两侧应留有100～150mm操作空间。

　　3.箱体底部的电缆进出口应有良好的密封防潮措施。

　　4.在箱体内成端，上列应有固定电缆的位置、下列应留有放置充气维护装置的位置。

　　5.箱门板内侧应有存放测试夹、记录卡片和卡接工具的装置。

　　6.产品应包括以下附件：地脚螺栓、螺母、垫圈及工具。

功能要求：

1．光缆固定与保护功能

应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。

2． 光缆终接功能

应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕光缆纤芯、尾纤不受损伤。

3．调线功能

  通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。

4．光缆纤芯和尾纤的保护功能

   光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。

5．容量：144、192、288、432、576、864芯

四网合一光缆交接箱一般规定　　1.交接箱的安装位置应符合设计要求。

　　2.交接箱安装必须稳固，箱体横平竖直，箱门应有完好的锁定装置。

　　3.交接箱的设备编号、电缆及线序编号等标志应正确、完整、清晰、整齐。

　　4.落地式交接箱安装应砌混凝土基座，基座与人（手）孔之间应以电缆管方式连接，不得采用通道式。电缆管数量应接交接箱终容量需要一次敷设，少一次不得少于三根。

　　5.落地式交接箱安装必须做好防潮措施。

　　6.金属箱体的壁龛式分线盒，其箱底应衬厚度不小于15mm的木板，以便电缆固定。

优势：

1.箱内应留有足够的接续区，并能满足接续时光缆的存储、分配。

2.不同类的线缆应留有相对的进线孔，孔洞容量应满足满配时的需求。目前应按条室外光缆、满配时皮线光缆（或其它室内光缆）保证孔洞容量需求，进出线宜采用垂直。

3.用户引入光缆未开剥时，接续固定件对光缆的小拉脱力不小于100N。

4.光纤在机箱内应用适当的预留，预留长度以方便二次接续的操作为宜。

5.线缆引入孔处应进行密封，防止水和啮齿类动物进入机箱。

6.提供数量理线环或其它绑扎线配件，方便绑扎线的基本要求。

7.在机箱门内中部合适位置设置卡片插槽用于放置填写分纤情况的纸质表格。

8.适用多种使用场景：室外、室内、挂墙、挂杆、新老楼盘。

9.模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。

10.系列化插片可积木化组合，扩容方便，投资节省。

11.皮线光缆采用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。
