三网合一光纤分配箱FTTH三网合一(光纤分线箱、分纤箱、分配箱、分光箱、配线箱、楼道箱、网络箱、熔接箱、融合箱、终端入户箱)三网合一分光分纤箱(optical fiber distribution box,简称ODB)中华人民共和国通信行业标准光缆分纤箱YD/T 778-2006《光缆分纤箱》Q/CT 2354-2011《光缆分纤箱技术要求》适用于光缆与光通信设备的配线连接,通过配线箱内的适配器,用光跳线引出光信号,实现光配线功能。适用于光缆和配线尾纤的保护性连接,也适用于光纤接入网中的光纤终端点采用分光分纤箱,适 用于多种使用场景: 室内、 室外、挂墙、挂杆、新老 楼盘,FTTH光纤入户网。

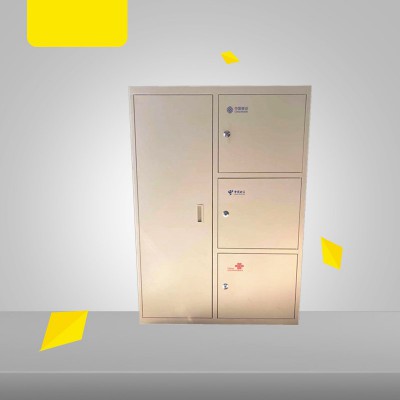

三网合一光纤分配箱一、产品简介：FTTH室外壁挂式光分路器箱用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光纤跳线引出光信号，实现光配线功能。适用于FTTH工程光缆到楼后使用，安装于楼道、地下室、机房和大楼外墙。光缆也可以经分光配线箱开拨盘绕后与入户光缆熔接引出，实现光缆的直通功能，满足传统传输网络工程的需求

技术参数：
1.工作温度：-30~+60度，储存温度-40~+60度
2. 箱门开启角度：180°
3.大气压力:70Kpa-106Kpa
4.光电性能:插入损耗≤0.2dB;附加损耗≤0.2B
5.回波损耗≥45dB;附加损耗≤5dB
6.插拔耐久性寿命>1000次
7.电气性能:绝缘电阻≥1000MΩ500V(直流电)
8.抗电强度:能承受3000V(直流电)/1min无击穿/无飞弧现象
四、适用性指标:
1.标称工作波长850nm1310nm1550nm;
2.光纤光缆符合GB/T11819和GB/T7424规范;
3.光纤活动连接器符合GB12507以及相关标准规范.
4.前面操作、安装都相当迅速方便
5.分路器插座板可翻转，蝶形光缆可以实现存储，方便维护及光缆多次维护
6.配置2个标准插片式分光器安装槽位，可安装2台1：4/1：8插片式分光器，
7.外型尺寸：壁挂式700*600*120MM
镶嵌式：入墙尺寸 700*600*120MM 外墙尺寸 720*620*140MM
8.产品重量：壁挂式：14.5KG
镶嵌式：16KG



槽位数	光分路器(微型)容量（个）	外形尺寸（mm）
3槽	1×4	1×8	1×16	1×32	（高）×（宽）×（深）
2	2	1	0	600×500×120
工作环境温度	﹣10℃～﹢40℃（室内）；﹣40℃～﹢60℃（室外）
环境湿度	≦85%（﹢30℃）（室内）；≦95%（﹢40℃）（室内）
大气压力	70kPa～106 kPa
光缆进入数量	3×2根（上、下进缆）
皮纤进入数量	2×2根（上、下进缆）
箱门开启角度	180°
接地排耐电压水平	≥3000V（DC）/10mA/1min
绝缘电阻	≥2×1020MΩ500V

​产品特点：

＊箱体材质采用优质冷轧板（Q235-A）制成，箱体表面采用环氧静电喷塑，具有耐腐蚀、耐老化；

＊有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度。

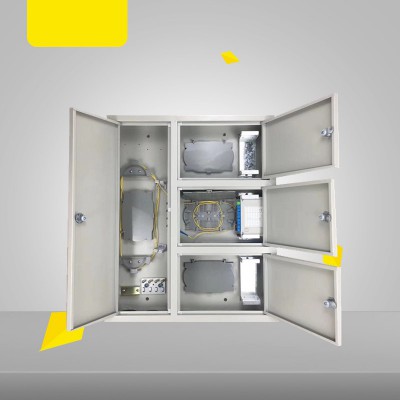

＊采取左右结构和上下结构组合结构的设计，左右两边都有光纤熔接层,而右边上层为光分路器配线层，下层为光纤熔接层。

＊在机箱形式及厚度保持一致的情况下，光纤熔接盘支持6片，满足施工过程中任意形式的接续

＊塑件部分采用阻燃ABS材质部件；

＊双层结构设计，上层为光分路器配线层，下层为光纤熔接层；

＊光分路器模块采用抽屉式模块设计，具有很强的互换性和通用性；

＊采用翻板式结构，能高密度的配置端口和分光设施。

＊符合(YD/T988-2007通信光缆交接箱要求)

产品应用：

＊适用于FTTH工程光缆到楼后使用，安装于楼道、地下室、机房和大楼外墙。光缆也可以经分光配线箱开拨盘绕后与入户光缆熔接引出，实现光缆的直通功能，满足传统传输网络工程的需求
