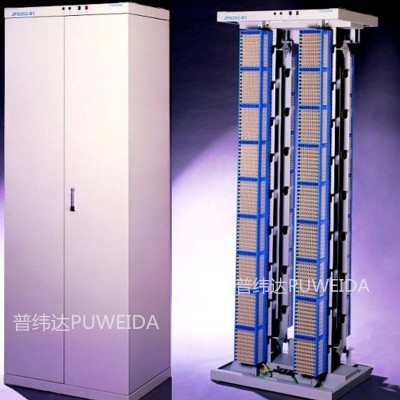

MDF开放式总配线架 总配线柜宁波普纬达通信JPX265型总配线架，MDF总配线架|MDF音频配线柜|MDF（单面/双面）卡接式总配线架|HPX系列总配线架|100回线保安接线排（直列模块）|128回线测试接线排（横列模块）|MDF保安单元|防雷保安器生产基地！』MDF配线架-总配线架-|MDF音频配线架|MDF电话总配线架（100回线保安接线排）,（128回线测试接线排）,保安器,总配线架机架由保安接线排,保安单元,测试接线排,告警系统等组成,对用户电缆和程控交换机之间起到连接,调线,保护,告警等作用。MDF(Main Distribution frame)总配配线架,总配线架|音频总配线架|电话总配线架。总配线架（MDF）,光纤配线架（ODF）,数字配线架（DDF）,综合设备机架,总配线架适用于与大容量电话交换设备配套使用，用以接续内、外线路。一般还具有配线、测试和保护局内设备及人身安全的作用。总配线架是连接用户线路和局内相应的用户设备的列架，一面是横排，一面是纵列。纵列接外线电缆和保安器设备，横排接局内电缆。纵列和横排间用跳线连接。总配线架适用于大、小容量的各类电话交换机，它能对交换机和人身安全起保护作用，也是交换机与内外线电缆连掺的配线设备；架上的测试装置能分别对内外线进行测试。总配线架包括三大部分，即接、跳线部分、机架部分和保安告警部分。接、跳线分焊接、绕接和夹接三种接线方式。对程控用户交换机宜选用夹接方式的总配线架，因这种配线架容量大、体积小，便于施工和维护，并节省机房面积．保安告警部分可分过压保护，过流保护和状态告警等．一体化机房等产品及其施工维护;通信电源维护包括提供铅酸蓄电池,低压配电设备,防雷设备及其维护。生产经营的通信产品。

portant;">portant; max-width: 886px !important;">

portant;">portant; max-width: 886px !important;">MDF宽带配线架的定义是什么？

portant;">用于终端用户线或中继线，并能对它们进行调配连接的设备。配线架是管理子系统中最重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。在网络工程中常用的配线架有双绞线配线架和光纤配线架。根据使用地点、用途的不同，分为总配线架和中间配线架两大类。光纤配线架是光传输系统中的一个重要配套设备，用于光缆终端光纤熔接、光连接器的调节、多余尾纤的存储及光缆保护等功能，它对于光纤通信网络安全运行和灵活运用有这重要的作用。　　光纤配线架主要分为12口光纤配线架，24口光纤配线架，48口光纤配线架，72口光纤配线架，96口光纤配线架，144口光纤配线架。光纤配线架在光网络传输中主要起着熔接，固定，调配等功能，光纤配线架可以分为12口，24口，48口，72口，96口等种类，在弱电项目中需要先确定光纤熔接的芯数，然后在选择合适光纤配线架。

portant;">

​

portant;">MDF宽带配线架的作用：

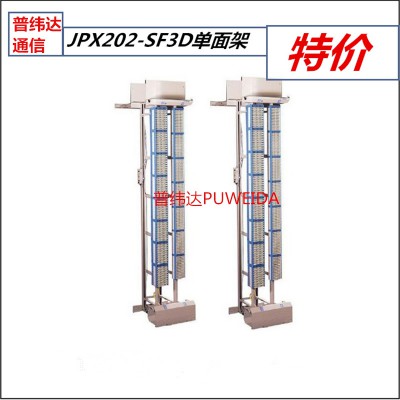

portant;">总配线架即一侧连接交换机外线，另一侧连接交换机人口和出口的内部电缆布线的配线架。英文简写MDF，全称Main Distribution frame o配线架是管理子系统中最重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。在网络工程中常用的配线架有双绞线配线架和光纤配线架。总配线架适用于与大容量电话交换设备配套使用，用以接续内、外线路。一般还具有配线、测试和保护局内设备及人身安全的作用。双面机架采用特殊铝型材做材料，安装方便，有机架式和机柜式两种结构，便于扩容。单面机架融汇双面机架的优点，节约机房空间，全部操作均在正面进行，避免长跳线过多、混乱不堪的情况，使维护更简单。全模块结构，配置安装灵活方便。总配线架由机架、保安接线排、测试接线排、保安单元及其它附件组成。具有良好的保护功能，防止因雷电和其它原因产生的过电流、过电压对通信设备和机房的人员造成危害。所有塑料均采用阻燃工程塑料。接触表面采用镀金、银、镍工艺和防腐处理。四级告警：单元、排、列告警和总告警(声、光)。机架具有可靠的接地系统。 东亿通信设备厂，专业研发生产总配线架，MDF总配线架，网络机柜，综合配线柜，通信产品

portant;">portant;">MDF宽带配线架的功能：

portant;">总配线架的基本功能如下：(1)便于改接跳线：可以解决局外线路的线对顺序与交换机号码不相同的矛盾。因此不但便于装机放号，而且对用户移机或变更电话号码也提供了便利的条件。(2)便于连接测试仪器进行测试工作：在装有试验弹簧排的总配线架，测试时可用试验塞子插入试验弹簧排簧片内，这时局外线路与交换机即分别接到测量箱上，以进行各种测试。在装有端子板的配线架也可以用与保安器弹簧排相适合的试验塞子来断开内外线，进行测试，但需要拆下保安器排上被测线对的热线圈，因此不如前一种方便。(3)配线架上的保安器排起到保护局内设备不受外界电气(雷电、高电压及强电流等)的危害作用，以保障人身及设备的安全。

portant;">MDF总配线架特点

portant;">1.线路侧为光缆，设备侧尾缆分区管理，符合现有维护体制和习惯

portant;">2.架内，架间跳纤均在OMDF架内路由，无需进入机房光纤槽道，减小槽道压力，方便调度管理

portant;">3.可定制跳纤长度，减少光纤冗余和缠绕

portant;">4.有预留测试端口

portant;">5.正面为线路侧（直列），背面为设备侧（横列）

portant;">6.设备侧配线面板采用旋转结构，维护方便

portant;">7.跳线路由采用直放式，无需穿叉走纤，操作方便

portant;">光纤总配线架，采用前后操作方式。正面为线路侧，采用12 芯熔配一体化托盘（冰灰），背面为设备侧，采用96 芯配线单元。左侧成端光缆，右侧存储跳纤。
