二、特点
适用多种使用场景:室内、新老楼盘。

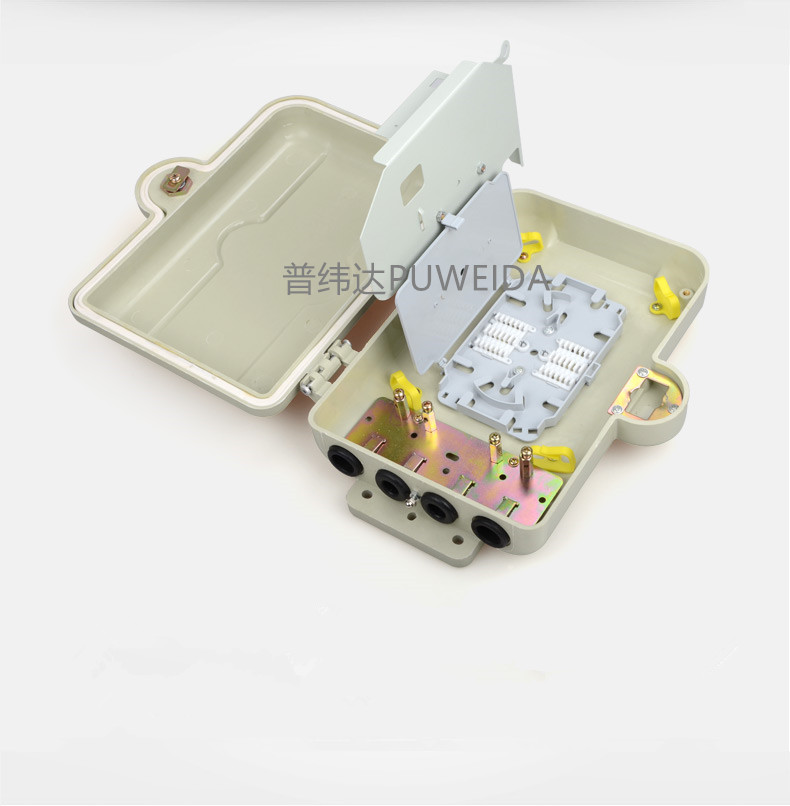

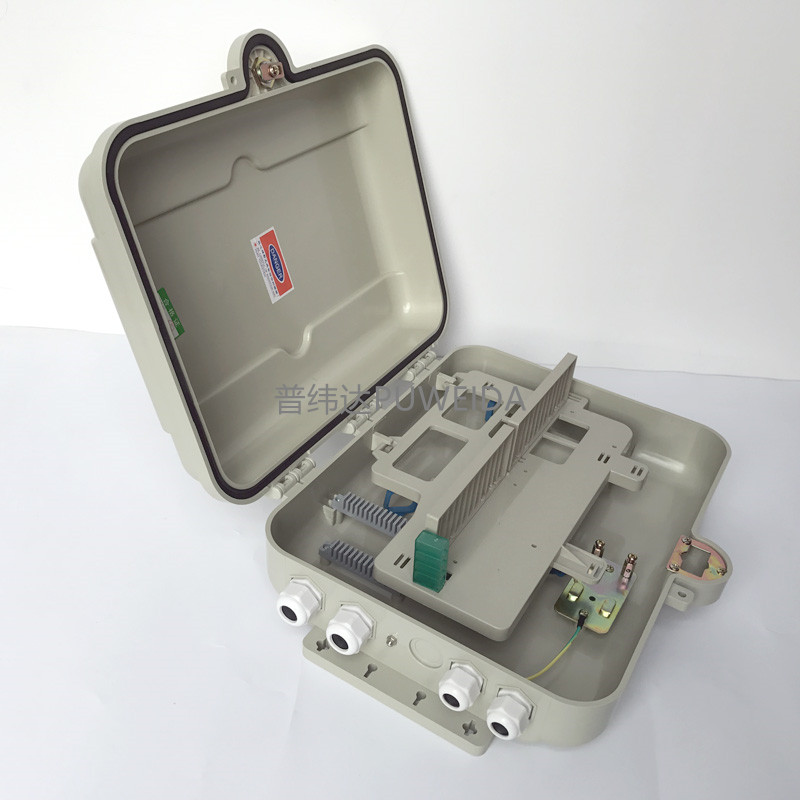

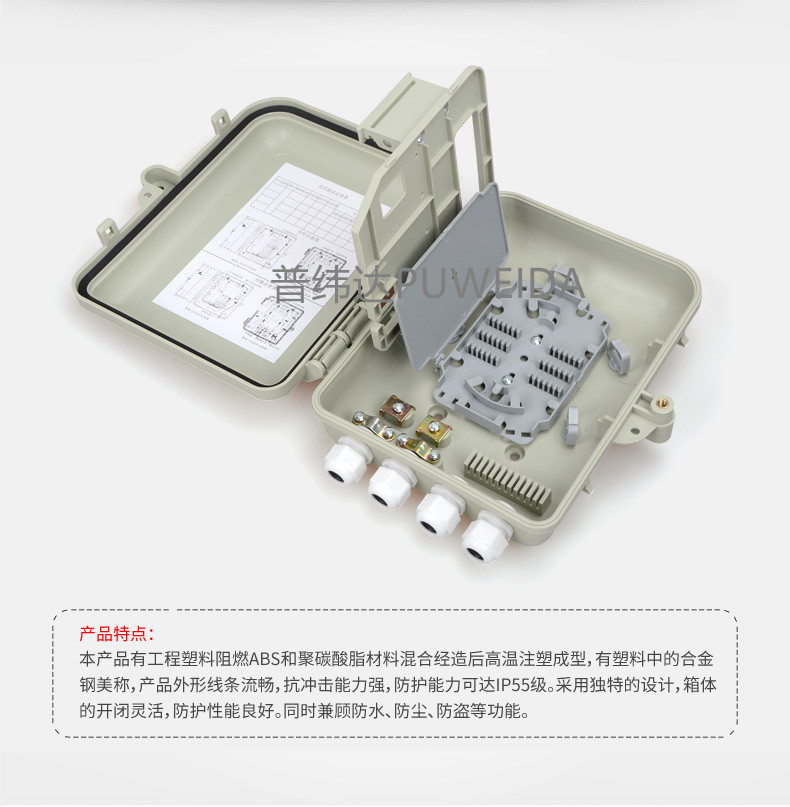

模塑箱体,安装背板设计,造型美观小巧,安装方便快捷,便于大规模施工。
分路器模块端口倾斜15°设计,走线路由顺畅。
系列化插片可积木化组合,扩容方便,投资节省。
皮线光缆采用专用卡槽设计,可带活接头入盒,固定可靠,布放简便效率高。
工厂化皮线尾纤,实现高质量低成本快速部署。
a.为方便熔接可将箱体取下操作,亦可单独将熔接盘取下操作;
b.将分路器模块旋转框向上取出箱体,并取下光缆穿线滑块,妥善放置;
c.开剥光缆,长度约1.5m,在光缆开剥处缠绕几圈绝缘胶布,再用喉箍进行紧固;
d.熔接配线光缆,按图4盘绕,操作完成后,将模块旋转框插入铰链旋转轴;
e.熔接后的SC尾纤连接器插入分路器输入端口,如暂不开通将其停放在“停泊区”;
f.进行光缆加强芯接地,将接地线从光缆入口引出接地;
g.固定好光缆穿线滑块,将箱体重新安装于墙体背板上。a) 楼道(室内,外)光纤分纤、配线箱应满足上下进缆的要求,箱体的顶部与底部各应配置4个进线孔,且光缆固定与保护装置应能满足4根光缆同时固定的需求。如单独使用下进缆,上部的进缆空需做密封处理。b) 光纤熔接盘片应采用开启式,并且光缆熔接盘与皮缆熔接盘安装方式和尺寸要求一致。c) 所有紧固件联结应牢固可靠,箱体密封条粘结应平整牢固。d) 箱门开启角度不小于180o,门锁的启闭灵活可靠。e) 光缆引入时其弯曲半径应大于光缆直径的15倍。f) 光缆光纤在箱内布放时,不论在何处转弯,其曲率半径应不小于 30mm。g) 蝶形引入光缆固定后的最小弯曲半径不应小于10mm,在箱体内的预留长度不应小于0.5m。h) 安装在光分插片盒内的光分路器应使用牢固的材料固定在盒体内,光分路器的性能指标必须符合 招标技术规范书的要求。i) 光分插片使用的光纤活动连接器应为SC型,两个插头任意连接的插入损耗≤0.5dB,回波损耗>35dB,其性能指标应符合 YD,T 1272.3-2005《光纤活动连接器第3部分:SC型》的要求。光分路器上联端口使用的光纤活动连接器应为绿色,下联端口使用的光纤活动连接器应为蓝色,空闲端口不安装光纤活动连接器。j) 楼道光纤配线箱内光纤的终端、熔接、存储,应在满容量范围内方便地成套配置。j) 光分插片应采用模块化、集成化,楼道分光分纤盒内应无跳接。l) 楼道光纤配线箱厂家应提供所采用分光器的厂家和规格型号,并提供进货证明。
SDH传输技术。光纤通信技术在数字广播系统的运用当然远远不仅仅是关于传播方式和输送方式的改变,在一定程度上来说,光纤通信技术提供一种新的传播介质,但更重要的是为新的传播方式和新数字广播的制作方式提供了可能,为新的技术开辟了道路。32芯光纤分纤箱本文重点集中在SDH传输技术。如果说数字光纤传输系统和数字广播系统只是在宏观上运用了光纤通信技术,那么SDH传输技术则是在微观上改造了数字广播系统。32芯光纤分纤箱SDH传输技术是指同步数字系列技术,或者说同步传输体制。SDH传输体制是由SDH终端复用器TM和分插复用设备ADM以及相关的数字交叉连接设备等组成,其主要是实现数据传输和交叉复用。SDH传输技术全球高速发展的产物。其良好的同步性为数字广播系统的发展带来了新的生命力,改变了传统广播系统时滞的缺点,极大地促进了数字广播系统网络化建设的进程。
