煤层注水双功能高压水表，机械式高压水表

一、概述

 煤层注水是减少煤矿生产中煤尘发生量的有效方法之一，高压水表是实施煤层注水防尘措施时必不可少的配套设备。高压水表为多流束凹叶轮速度式磁钢传动干式水表，耐压高，密封性能好，结构简单，数字直读，可与不同压力、不同流量的注水系统相配套，既可反应注水流量又可反应注水压力。

二、结构特征与工作原理

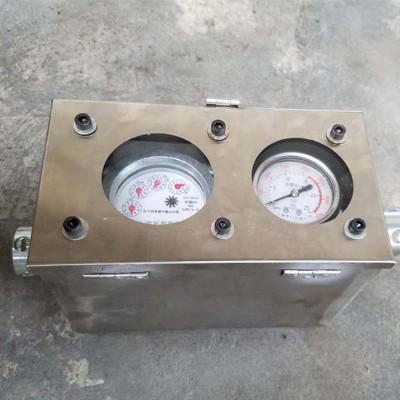

双功能高压水表由水量数字显示记数机构、上

壳体、隔离板、下壳体、叶轮组、压力表组成.进入高压水表的水在经过叶轮组时推动叶轮旋转，配置其间的磁力传动装置带动水量数字显示记数机构记录流经水表的水量。

三、技术特征

1） 最大流量        7 m³/h

2） 公称流量        2.5 m³/h

3） 最小流量        0.1 m³/h

4） 额定压力        25  MPa

5） 流量精度等级    2.5 级

6） 接口尺寸    KJ13煤矿标准接头(也可根据用户需求配置其他型号煤矿标准接头)

7） 外型尺寸    260×110×145（mm×mm×mm）

8） 质量            4.8 Kg

四、安装与使用

１、高压水表在安装使用前,必须将安装水表的管路清洗干净,管路内不应有颗粒物存在;

２、在高压水表入口的前方必须安有过滤器组件,防止使用过程中杂质进入水表传动叶轮部分,造成水表损坏或影响流量精度;

３、流经高压水表的水流方向应与水表壳体上所注进、出水方向相一致；

４、流经高压水表的水温不得超过50℃；

５、水表属于较精密件，不要随意打开。

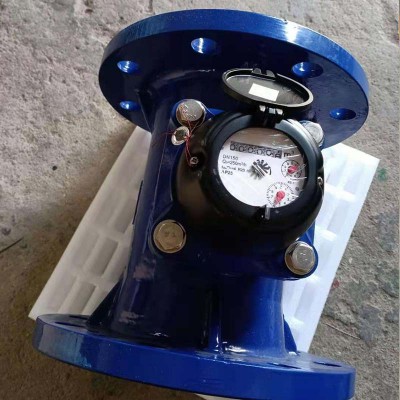

生产各种型号机械式高压水表，压力范围0-31.5兆帕，口径DN10-500，无需连接外部电源显示，满足石油，化工，油田，煤矿，金属矿，工厂的需求。系列有DC，SGS,GGS-E,SGZ,ZGS,MSJ-E,LCG，欢迎来电咨询。
