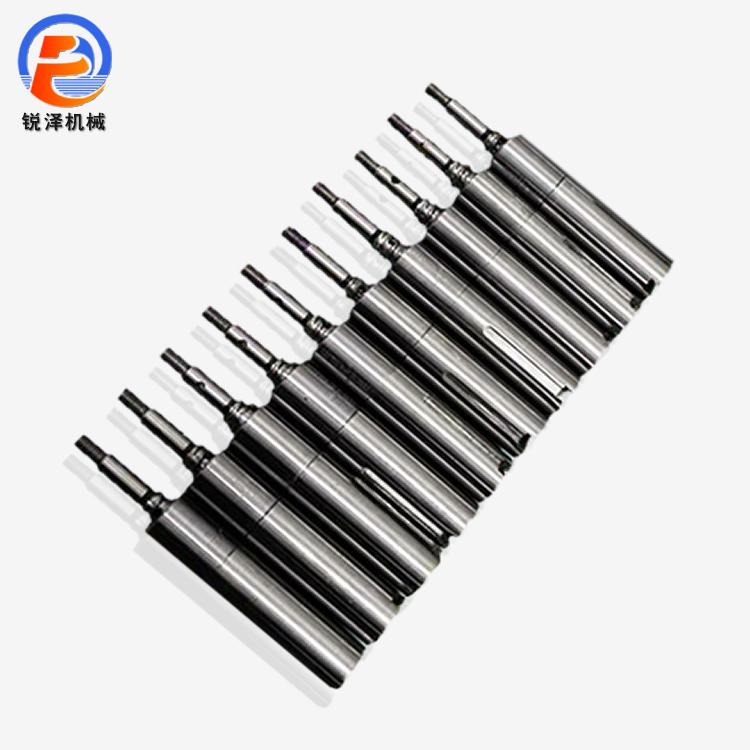

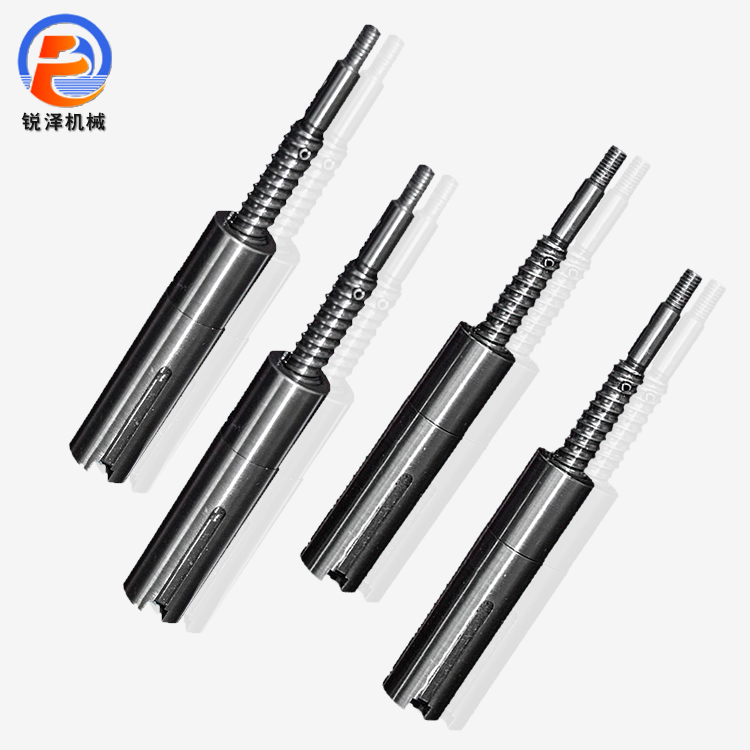

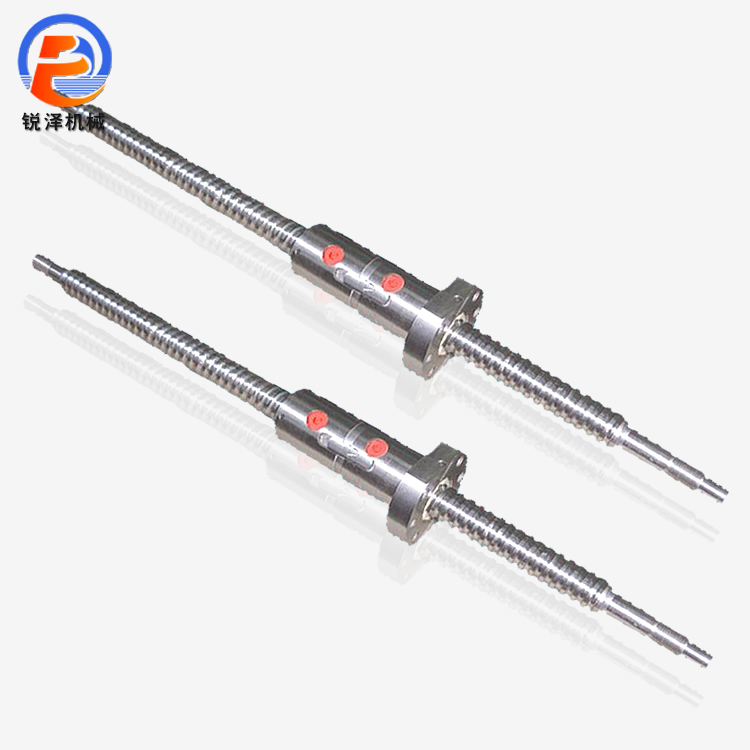

限位滚珠丝杆

一、产品简介：

限位滚珠丝杆传动装置包括丝杆、丝杆套和滚珠，在丝杆和丝杆套之间设有滚珠衬套，该滚珠衬套套在丝杆的一段，其上卡入多个活动滚珠，该多个滚珠在滚珠衬套上沿着丝杆螺纹的形状和走向布置；在丝杆两端设有限位螺钉，在滚珠衬套的两端具有顶住该限位螺钉的卡口。通过一个特别设计过的滚珠衬套，不仅能够导滑而且还能够为丝杆套行程限位，在预设的位置限位螺钉限制了滚珠衬套继续转动，从而让丝杆套沿着滚珠衬套只能空转而停止直线运动。当限位（定位）滚珠丝杠的螺母旋转向右方向位移，当位移到右方设计预设位置时，螺母会在该位置空转，没有位移。而此时若螺母反方向旋转，螺母则会向左方向位移，当位移到左方设计预设位置时，螺母又会在该位置空转，没有位移。

二、产品特点：

传动高精度、效率高、高耐用性、运动平稳、同步性好、高可靠性、低能耗、维护简单等特点。

三、规格型号：

0801、0802、0802.5

1002、1003、1004

1202、1203、1204、1205、1210

1505、1510、1520

1602、1603、1604、1605、1610、1616、1620、1632

2005、2010、2020、2040

2505、2510、2525、2550

3205、3210、3232、3264

4005、4010、4020、4040

关键字：限位滚珠丝杆、长度定位滚珠丝杆，定位滚珠丝杆，滚珠丝杆副，定位滚珠丝杠
