湿式静电除尘器
一、日益严格的排放标准

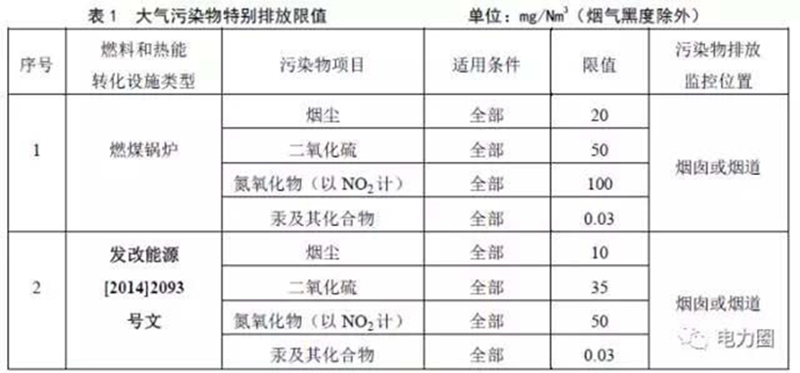

国家发展改革委、环境保护部、国家能源局于2014年9月颁发了《煤电节能减排升级与改造行动计划（2014—2020年）》的发改能源[2014]2093号文，到2020年要求煤电全部改造升级，全面达到燃气一样的清洁排放。2015年7月1日开始，又强制执行新的国家标准《火电厂大气污染物排放标准》（GB13223-2011），对燃煤电厂烟尘特别排放限值降低至20mg/Nm3；2014年9月颁发的发改能源[2014]2093号文《煤电节能减排升级与改造行动计划（2014—2020年）》，提出了更严要求。
新的《环境空气质量标准》（GB3095-2012）。增设了PM2.5浓度限值，规定一类区的PM2.5年平均浓度限值为15μg/m3，24小时平均浓度限值为35μg/m3，二类区的PM2.5年平均浓度限值为35μg/m3，24小时平均浓度限值为75μg/m3。2016年1月1日起，全国将实施该新标准。当前已在运行的电厂，普遍达不到新标准的要求，需要加快改造升级。因此，迫切需要寻找适合于中国国情的除尘新技术、新工艺。一些热电机组和大型燃煤锅炉，采用湿式电除尘技术，已取得了超低排放成果，为“缺油、少气、多媒炭”的能源结构，提供了转型升级的新思路，产生重大而深远影响。作为一种先进的烟气治理技术，湿式电除尘器已在欧洲、美国、日本等国家广泛应用，效果很好。国内‘菲达’等企业自主开发的，并领先世界的湿式电除尘技术，已在300—1000MW的近百台燃煤电厂取得成功应用。达到了5mg/m3超低排放的先进水平，还可有效收集微细颗粒物（PM2.5粉尘、SO3酸雾、气溶胶）、重金属（Hg、As、Se、Pb、Cr）和有机污染物（多环芳烃、二恶英）等，其稳定可靠、效率高，彻底解决了烟囱排放问题，实现超低排放，达到燃气电厂排放水平，有了“一劳永逸”的效果，为燃煤电厂的生存提供了可靠的保证。
2湿式电除尘器工作原理
2.1湿式电除尘器的工作原理

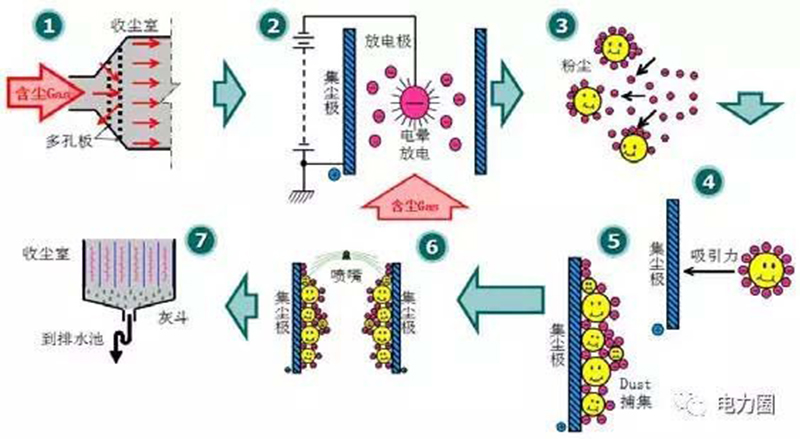

金属放电线在直流高电压的作用下①，将其周围气体电离②，使粉尘或雾滴粒子表面荷电③，荷电粒子在电场力的作用下向收尘极运动④，并沉积在收尘极上⑤，水流从集尘板顶端流下，在集尘板上形成一层均匀稳定的水膜⑥，将板上的颗粒带走⑦。
因此，湿式电除尘器与干式ESP的除尘原理基本相同，都要经历荷电、收集和清灰三个阶段，最大的区别在于清灰方式的不同，湿式电除尘器采用液体冲刷集尘极表面来进行清灰。
2.2湿式除尘器技术特点
（1）能提供几倍于干式电除尘器的电晕功率，适用于去除亚微米大小的颗粒，能有效收集黏性大或高比电阻粉尘；
（2）独特的喷水清灰工艺能有效控制二次扬尘发生；
（3）利用喷水对集尘极始终保持清洁，提高单位面积的集尘效率，达到更低的排放浓度；
（4）无运动部件，可靠性较高，大大降低了运行维护工作；
（5）设备本体结构小，设备布置紧凑，占地面积小；
（6）湿式电除尘技术可同时解决PM2.5微细粉尘、石膏雨和SO3气溶胶的排放问题，因此湿式电除尘技术是控制燃煤大气污染物的最先进的技术之一。还可与其它烟气治理设备相互结合多样化设计。
三、湿式电除尘器主要组成
湿式静电除雾器（WESP）能有效解决脱硫后烟尘及水雾问题。WESP主要由壳体、阳极装置、阴极装置、绝缘装置、冲洗系统及高压发生装置等组成。
1、壳体：壳体主要包括外壳及支撑结构。外壳的主要作用是密封烟气，同时保持整个设备的外观美观整洁，根据脱硫烟气的特性及传统的脱硫吸收塔及烟道防腐形式，壳体采用碳钢衬玻璃鳞片耐腐蚀材料。除尘器本体是个独立的设备，由于其体积较大，内部支撑结构
主要是维持其整体刚度及强度，同时支撑着阳极板及其它辅助设施。
2、集尘阳极板：由于烟气具有强烈的腐蚀性，阳极板选用耐腐蚀的材料导电复合玻璃钢，其可适用于不同的腐蚀气体、除尘效果较好、耐温高、使用寿命长。避免了其它材料如不锈钢耐腐蚀性能差、重量重；柔性布晃动导致其使用寿命短、晃动超出范围导致电压电流不稳定从而影响除尘效果等问题。阳极采用蜂窝式。
3、放电阴极（电晕阴极线）：阴极线采用耐腐蚀、放电效果好的阴极线，强度能承受冲洗时高速水流的冲刷、冲击的PbSb2合金材质，形式为芒刺线。
4、绝缘装置：防止绝缘箱内绝缘石英管结露爬电。该技术对每一绝缘件均采用电加热方式，内外隔层中间保温、恒温控制，有效防止因积灰而产生的爬电击穿现象，并在每个绝缘子底部设置防尘罩，隔绝了粉尘进入。同时，低负荷运行时采用适当的运行电流与电压，保证电除尘器在低负荷或调峰时能正常投运。
5、冲洗系统：
在脱硫过程中，烟气中的SO2脱除率高达95%以上，但SO3只去除
了30%左右。剩余的SO3以气溶胶的形式随烟气排出。脱硫后的机械
式除雾器主要针对大于40um的大液滴和颗粒，出口水雾一般可控制在75mg/m3左右，不能除去SO3和微尘等微细颗粒。因此进入湿式电
除尘器的湿烟气含有大量SO3，且处于酸露点以下，其冷凝液会对湿
式电除尘器造成腐蚀。另一方面，湿法脱硫对于粉尘的去除效率只有30-70%，同时自身还会夹带部分石膏浆液，这些未去除细微粉尘和石
膏浆液粘性较强，容易结垢。设置间断冲洗或连续冲洗。
针对湿法脱硫后烟气易腐蚀和易结垢的特性，我公司的湿式电除尘器设置连续喷淋系统，减少SO3和石膏浆液在湿式电除尘器极板表
面的停留时间，减轻SO3对极板的腐蚀，缓解石膏浆液引起的结垢。
6、高压发生装置：高压控制柜通过调节高压发生器的输入电压，从而自动控制高压发生器的输出电压值和电流值，使湿式湿式静电除尘器能够适用于不同烟气工况。
四、湿式电除雾器的布置方式
从湿式除尘器本体来看，有立式结构和卧式结构。立式结构采用下部进气，上部出气；或上部进气，下部出气。卧式结构采用平进平出或上进平出。从在整个脱硫系统放置的位置看，根据实际情况，可放置在脱硫塔上部，当放置在吸收塔顶时，采用圆形；当放置在吸收塔出口烟道时，采用矩形。
