渠道衬砌机由主机架、操作台、铺料小车、振动碾压小车、平料螺旋、皮带机等部分组成,由操作台控制所有部分的运行,具有混凝土布料、摊铺、振捣、碾实、扎光、沿轨道自行等多种功能。适用坡比为1:2.5、1:3,适用坡面长度10~30m,摊铺厚度10~30cm。机架长度可根据衬砌坡面长度调整选用,机架高度采用电动调节,更换机架铰接处的联结螺栓可以调整坡比,适用于大面积衬砌作业。
振捣系统是衬砌机自身安装的1.5kW平板振捣器,可沿机架上的轨道行走,对混凝土料进行振捣。混凝土压光采用电动抹面压光机,在振捣工序之后,辅以人工进行抹面压光。
渠道混凝土衬砌主要工序包括渠道开挖、坡面成型、保温板铺设、复合土工膜铺设、混凝土衬砌、混凝土养护、伸缩缝施工。

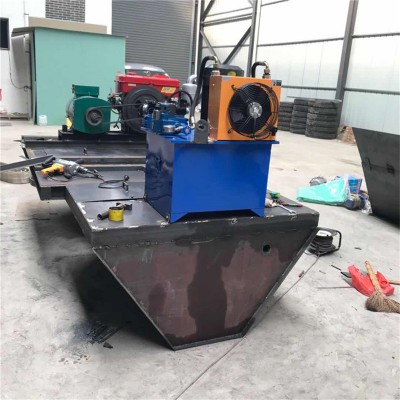

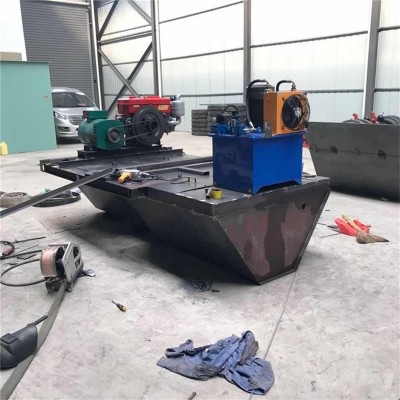

水渠成型机设备简介:
这是一种直接现场浇筑混凝土造渠的设备,无需动力电源、无需人工衬砌,添加混凝土原料后,经过机械的反复振捣就可以做出一条一条标准的硬质渠,水渠成型机就是这样强大。全自动水渠机是液压推进,是由泵站,柴油机,发电机等组成部分,完善野外工作无电源的缺陷,可以现场进行混凝土砌筑浇筑水渠工作。
