脉冲仓顶除尘器类型



a、不带灰斗型。



b、长支腿灰斗型。



c、短支腿灰斗型。



不带灰斗型的废气直接从下部法兰处进入，带灰斗型的收尘器，废气进口设置在灰斗上，进气口的位置可根据工艺布置要求，设置在灰斗四周中心线的任意方向。

仓顶脉冲除尘器工作原理：

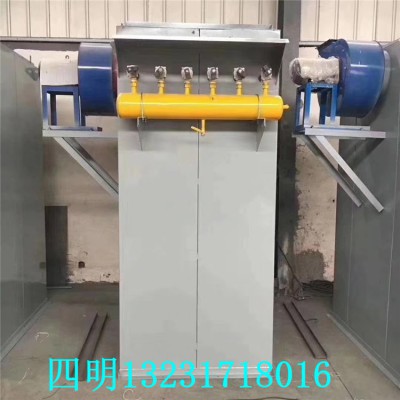

仓顶脉冲除尘器收尘器由壳体、灰斗、滤袋装置和脉冲清灰系统等部分组成，当含尘烟气由进口进入灰斗后（带灰斗型），首先碰上进气管部的挡板，然后气流折而向上，由于惯性碰撞，气流速度突然变慢，使气体中粗颗粒粉尘直接落入灰斗，起到预收尘的作用，气流继续向上通过内部装有金属骨架的滤袋，粉法尘被捕集在滤袋的外表面，净化后的气体进入滤袋室上部的清洁室，通过排风机排出，达到收尘目的。随着过滤过程的不断进行，滤袋外侧的积尘也逐渐增多，从而使收尘器的运行阻力逐渐增高，当阻力增到1500Pa左右时，清灰程序控制器控制脉冲阀上的电磁阀使脉冲阀打开，在极短的时间内（0.06～0.15s）向一排袋子内喷入压力为0.5～0.7MPa的压缩空气,使袋子产生变形、震动、加上逆流的作用，袋子外部的粉尘便被清除下来掉入灰斗。第一排袋子清完后，清第二排……清最后一排，然后再回到第一排。

一排袋子从清灰开始到结束，称为清灰间隔。仓顶脉冲除尘器清灰间隔的长短取决于烟气参数、选型的大小等。清灰间隔又可分为集中清灰间隔和均匀清灰间隔二种，所谓集中清灰间隔是指从第一排清灰开始到最后一排清灰结束以后，全部都进入过滤状态，直至下一次清灰开始。而均匀清灰间隔则在最后一排清灰结束后，仍以间隔相同的时间启动第一排的清灰，因此，均匀清灰间隔的清灰过程是连续不断的。仓顶脉冲除尘器从第一排清灰过程开始到该下一排清灰过程开始之间的时间间隔，称为清灰周期。

脉冲式的仓顶除尘器通常采用集中清灰间隔方式。如六排袋子为例：清灰周期为0-120min（可调），通常设定30min，迈冲宽度0.06-0.15s(可调),通常设定0.1s，每排袋子之间的间隔为5S。
