分类
由于储存介质的不同,储罐的形式也是多种多样的。
按位置分类:可分为地上储罐、地下储罐、半地下储罐、海上储罐、海底储罐等。
按油品分类:可分为原油储罐、燃油储罐、润滑油罐、食用油罐、消防水罐等。
按用途分类:可分为生产油罐、存储油罐等。

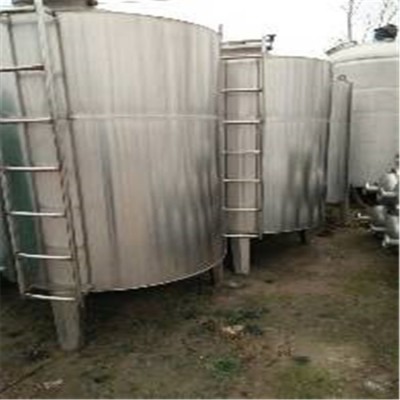

按形式分类:可分为立式储罐、卧式储罐等。
按结构分类:可分为固定顶储罐、浮顶储罐、球形储罐等。
按大小分类: 50m3以上为大型储罐,多为立式储罐; 50m 3 以下的为小型储罐,多为卧式储罐。
按储罐的材料:储罐工程所需材料分为罐体材料和附属设施材料。罐体材料可按抗拉屈服强度或抗拉标准强度分为低强钢和高强钢,高强钢多用于5000m3以上储罐;附属设施(包括抗风圈梁、锁口、盘梯、护栏等)均采用强度较低的普通碳素结构钢,其余配件、附件则根据不同的用途采用其他材质,制造罐体常用的国产钢材有20、20R、16Mn、16MnR、以及Q235系列等。
结构
我国使用范围最广泛、制作安装技术最成熟的是拱顶储罐、浮顶储罐和卧式储罐。
拱顶式
拱顶储罐是指罐顶为球冠状、罐体为圆柱形的一种钢制容器。拱顶储罐制造简单、造价低廉,所以在国内外许多行业应用最为广泛,最常用的容积为 1000 -10000m 3 ,国内拱顶储罐的最大容积已经达到 30000m 3 。
罐底:罐底由钢板拼装而成,罐底中部的钢板为中幅板,周边的钢板为边缘板。边缘板可采用条形板,也可采用弓形板。一般情况下,储罐内径< 16.5m 时,宜采用条形边缘板,储罐内径≥ 16.5m 时,宜采用弓形边缘板。
罐壁:罐壁由多圈钢板组对焊接而成,分为套筒式和直线式。
