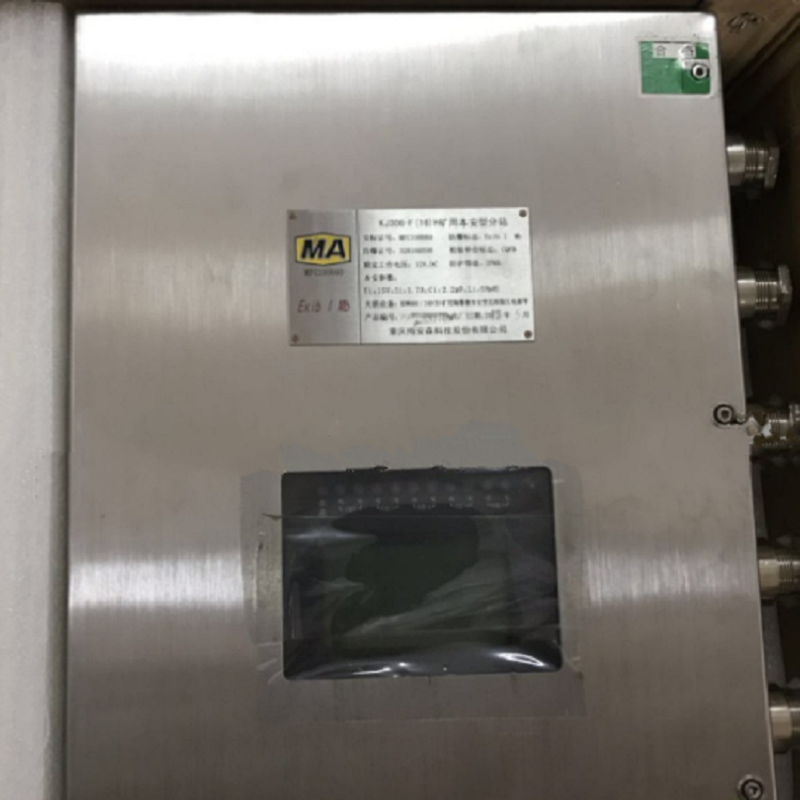

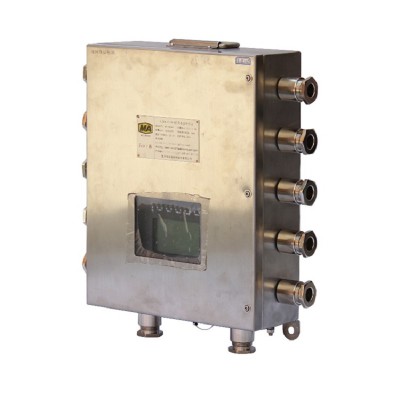

KJ306-F(16)H矿用本安型分站是我司安全监控和人员管理系统的关键组成设备。该分站为我公司针对煤矿井下特殊环境研发的成果，采用基于工业现场总线的数据传输技术。多路总线通过对数据的多重效验，提高分站与智能设备、分站与传输设备之间的传输可靠性。该分站与隔爆兼本质安全电源配套使用，能为各种配套本安传感器提供本质安全型电源，能实时采集传感器信号，经处理后按设定参数执行控制操作。该分站能与地面中心站计算机通讯，将采集信号传送到地面中心站。

防爆型式：矿用本质安全型， 防爆标志为：Exib I Mb ，可应用于煤矿井下有爆炸性气体环境 。

主要技术参数

使用环境

温度：0℃～40℃；

湿度：≤95％（+25℃）；

大气压力：80kPa～106kPa；

机械环境：无显著震动和冲击的场合。

a. 供电参数

·  工作电源：本安电源12VDC；

·  工作电流：≤500mA。

b. 最大监控容量：

    128路传感器级设备；

    8路控制输出（无源触点6个<远程>、电平信号2个<近程>）。

c. 信号制式

    传输方式：RS485；

    传输速率：4800bps；

    传输信号电压峰峰值：≤12V；

    分站与智能设备传输距离:≥2Km(使用MHYVRP电缆，线径截面积不小于1.5mm2；≤0.06μF/km；

   分布电感：≤0.8mH/ km；

    直流电阻：≤12.8Ω/km)。

d. 分站与接口的传输：

  分站与接口的传输路数：1路；

    分站与接口的传输方式：RS485，主从式，半双工；

    分站与接口的传输率：2400bps；

      分站与接口的最大传输距离：10Km（使用MHYVRP电缆，线径截面不小于1.5mm2）；

    传输信号工作峰峰值：≤12V。
