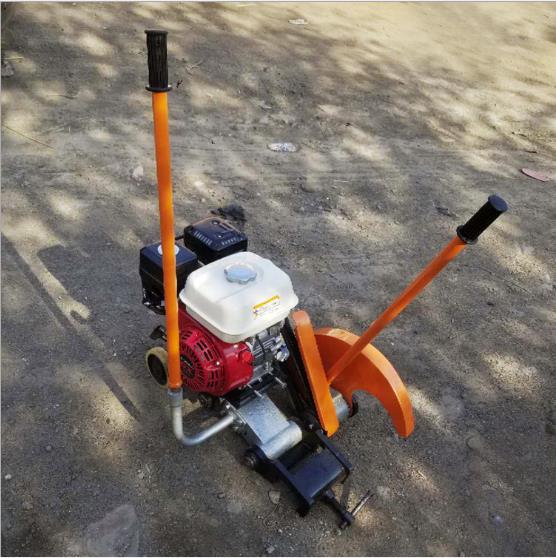

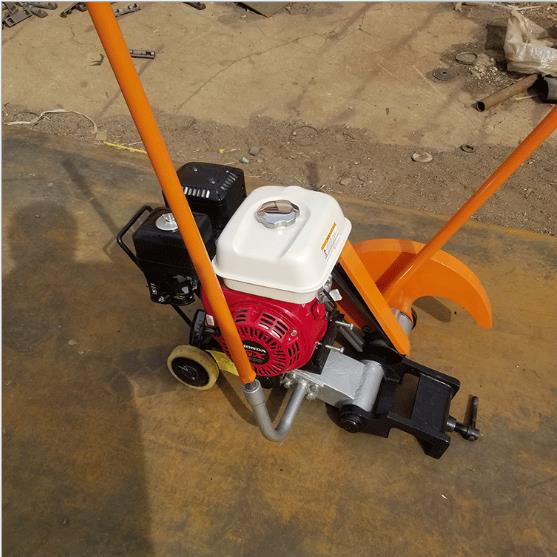

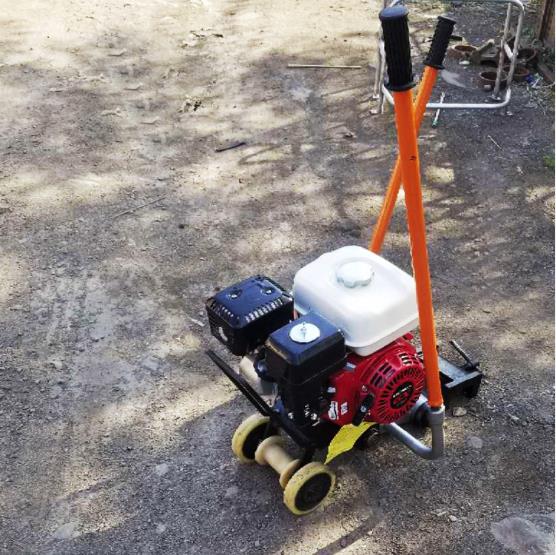

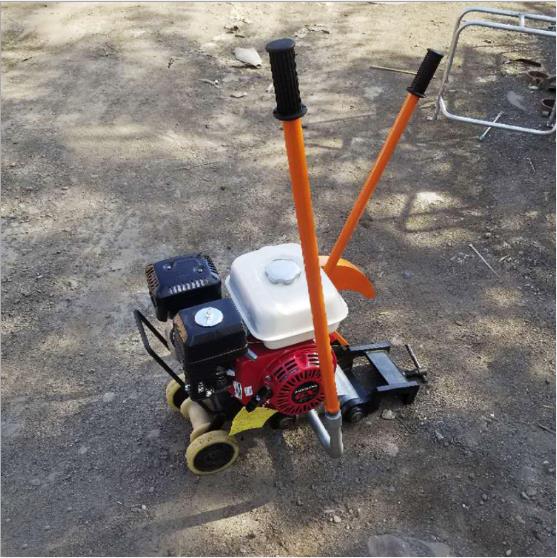

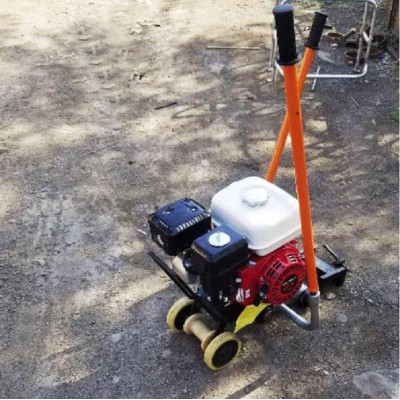

内燃锯轨机

NQG-6.5型内燃砂轮切轨机是yi种工务维修机具，它不仅切割钢轨速度快、高质量，而且砂轮片磨耗小。它靠夹轨钳锁紧，其结构简单、质量轻，因此操作方便、安全、便于移动。

它适应于工务维修、无缝线路断轨修复，以及在长轨焊接工厂中切割钢轨。在切割钢轨时可保证钢轨横截面的垂直度公差≤0.3mm，而且钢轨横截面的光洁度也很好。
NQG-6.5型内燃锯轨机为新型钢轨切割工具，体积小，重量轻，切割速度快，切割断面精度高。主机与夹轨装置可以分解，便于携带，使用安全，是铁道工务线路大修、维修以及抢修作业的必备工具。

内燃锯轨机技术参数

型号：NQG-6.5

1、汽油机：功率5.5(6.5)马力。主轴转速3000转/分

2、切割砂轮片：Φ400×Φ25×4.0mm

3、切割范围：24—43—75公斤/米

4、切面垂直度：小于0.5毫米

5、砂轮片利用率：43轨使用6—7次 50轨5—6次 75轨4—5次

6、外型尺寸：680×430×580（mm）

7、整机重量：52公斤

NQG-6.5型内燃锯轨机特点：
NQG-6.5型内燃锯轨机目前是国内质量较轻的yi款双向摆动式切轨机 锯轨机主机采用铝合金， 锯轨机夹具采有合金结构钢，NQG-6.5型内燃锯轨机具有防脱轨功能， 锯轨机切割速度快， 锯轨机薄片砂轮利用率高， 锯轨机切割断面精度高， 锯轨机操作方便， 锯轨机便于移动， 锯轨机是切割各种型号钢轨的理想机具。
内燃锯轨机主要特点
重量轻、功率大。
支臂三点活动定位，操作省力、使用舒适，安全性能良好。
可靠性高、使用寿命长、保养要求低，合乎经济原则。
独特的主动式空气过滤系统，采用三种不同的原理洁净吸入的空气，从而令使用寿命更长。
拥有聪明化油器SmartCarbTM，无论空气过滤器情况如何，他始终保持油气良好混合。切割机不同工作要求时功率保持不变与低排放是这yi化油器的两个特点。
新型砂轮护罩，可使切割机运动自动调节。


NQG-6.5型内燃锯轨机基本结构与工作原理
工作原理:
依据无齿锯切削原理，利用摆动机构，使转动的薄片砂轮轴线绕着钢轨轴线沿着yi定轨迹往复摆动，薄片砂轮对钢轨进行切割。薄片砂轮回转平面与钢轨断面接触长度较小，从而减少薄片砂轮的磨耗，提高薄片砂轮利用率及工作效率。
1、主运动：由发动机经离合器、驱动V带传动使主轴（薄片砂轮）回转。
2、进给运动：利用切割臂与摆臂的相对摆动，靠切轨机的自重来实现薄片砂轮的进给切削运动。切割臂主轴薄片砂轮回转面在摆臂（卡轨机构）中心平面旁侧，并悬臂较长，因此锯片可切到钢轨底。
基本结构:
1、摆臂轴、套间为滚动摩擦，减小磨损，延长寿命。
2、摆臂、切割臂、皮带轮为铸造铝合金结构，质量轻、强度高。
3、装夹机构具有防脱轨功能，切轨机安放在钢轨上，切轨机重心与钢轨中心轴线重合，即使旋松夹紧螺杆，切轨机不发生倾斜。
4、内燃机座为分体式铸造铝合金，减轻重量。
5、走行机构增设辅助轮，保证在地面推行时平稳。

NQG-6.5型内燃锯轨机的保养与维修
1、摆臂与长轴之间应保持润滑，定期向注油咀内注入润滑油。
2、切轨机运行累计500小时后，应拆卸清洗主轴轴承，更换润滑脂。
3、摆臂与切割臂均采用螺纹销轴连接，在出厂时已调好，当磨损后产生松动，可松开锁紧螺母，旋动螺纹销轴，调整各机件轴向间隙，使其能相互转动，又无轴向窜动为止，然后，再锁紧螺母。
4、V带传动的张紧，用两个六角螺栓的旋动进行调整。
5、在使用、运输过程中不得扔、摔。
6、长时间不用，应放置在通风、干燥、无腐蚀气体的库房内，内燃机应放出燃油。
7、薄片砂轮应防潮、防撞、防压。
8、汽油机推荐运行的环境温度在-15℃～40℃之间。
9、推荐使用辛烷值在90#或更高的无铅汽油，加注汽油时，发动机应停机，并远离火源，加油要适量，加油后要擦净机具表面残留汽油。
10、经常检查汽油机的润滑油油量是否充足，空气滤清器是否洁净。
