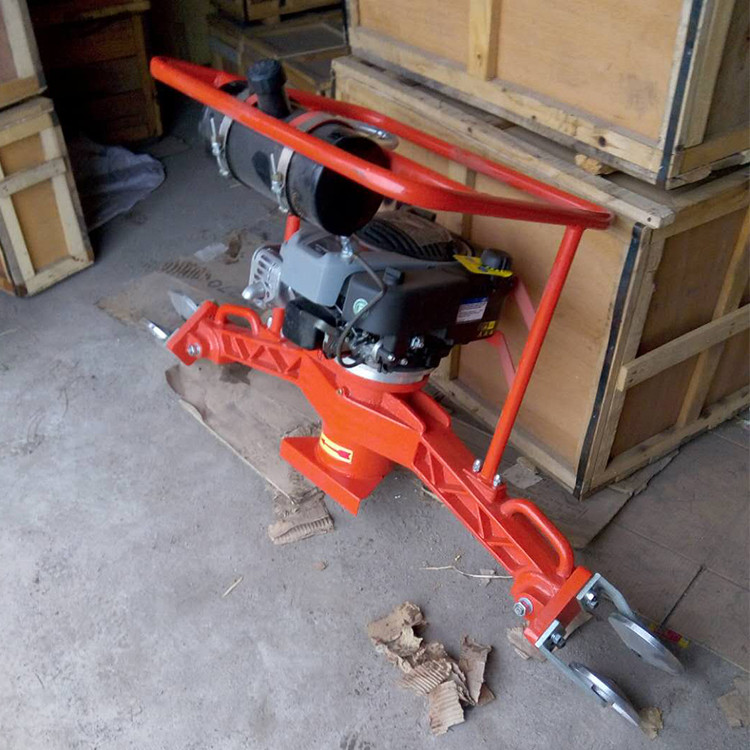

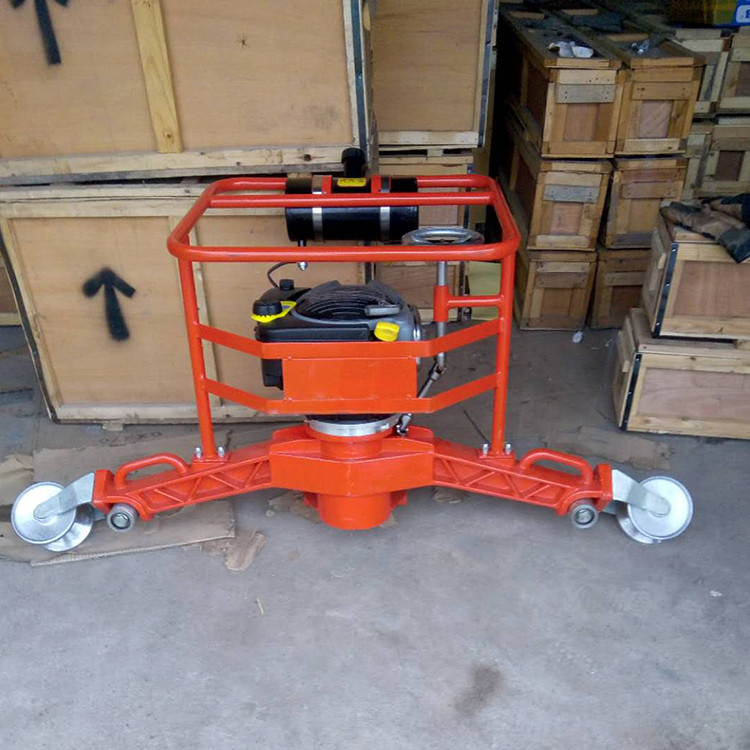

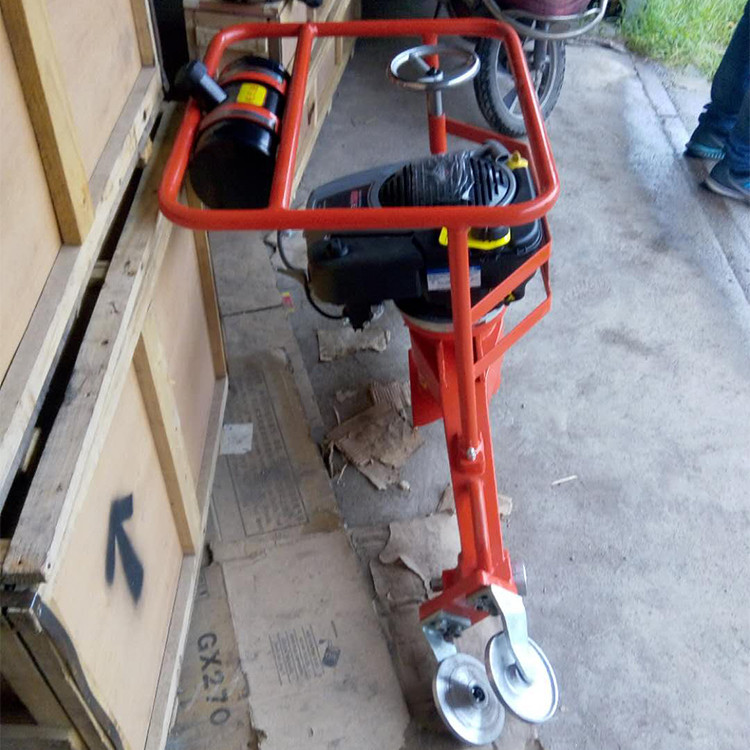

产品介绍：



动力型式:qiyou机  5.2kw
磨头最高转速:4000r/min
砂轮规格:F150 mm×F55 mm×70 mm
砂轮行程:50mm
砂轮倾角:0－90°
手轮每转进给量:1. 35mm
外形尺寸:1500 mm×630mm×760mm
整机质量:65kg

工作原理：NGM4.8型内燃钢轨打磨机，以qiyou机为动力，通过离心式离合器带动同步带轮，经过同步带把动力传递给主轴，带动砂轮进行回转运动，同时通过一个进给手轮来调整砂轮的进给量，如需要打磨钢轨侧及圆弧处，可通过旋转彷形手轮对钢轨进行轨形打磨。

FMG-4.4型内燃仿形钢轨打磨机注意事项

1、在使用前，必须将按qiyou机说明书加注机油；

2、不许使用转速低于4200r/min 的砂轮；

3、更换砂轮前必须停机；

4、千万不可使用已损坏的砂轮；

5、更换砂轮后空转30秒，在试转过程中其他人员必须远离现场；

6、使用前检查砂轮是否完好，检查紧固螺母是否松动。

1、打磨机主轴的角接触轴承，导向轮的滚动轴承，走行轮轴承，介轮同步带轮轴承、离合器各轴承等有轴承处要定期的注入和更换润滑脂。

2、机具运行累计500小时后，应拆卸清洗主轴轴承，更换润滑脂。

3、在使用、运输过程中不得扔、摔。

4、长时间不用，机具应放置在通风、干燥、无腐蚀气体的库房内，内燃机应放尽燃油。

5、砂轮应防潮、防撞、防压。

6、qiyou机推荐运行的环境温度在-1540之间。

7、推荐使用辛烷值在90#或更高的无铅qiyou，加注qiyou时，发动机应停机，并远离火源，加油要适量，加油后要擦净机具表面残留qiyou。

8、经常检查qiyou机的润滑油油量是否充足，空气滤清器是否洁净。

9、不要让机具被雨淋，如被雨淋后应将qiyou机及机具各部擦干。

使用安全措施及使用方法

（一）使用前的安全措施：

1、检查qiyou机的燃油量和机油量是否充足，如不足，先添加燃油和机油。具体方法参照qiyou机说明书。

2、作业前，先将进给手轮旋转到最上边，使砂轮远离钢轨面，然后将辅助支承架支承好，启动qiyou机4，空转30秒钟，检查传动部分是否灵活、有无异常杂音，螺纹连接是否松动。

3、钢轨打磨机由一人或二人操作，一手扶彷形手轮，一手扶持彷形架。

4、打磨时操作人员必须穿戴适当的防护用品：眼镜、手套等。

5、如打磨火星落到或接近易燃物，应采取防护措施，避免火情。

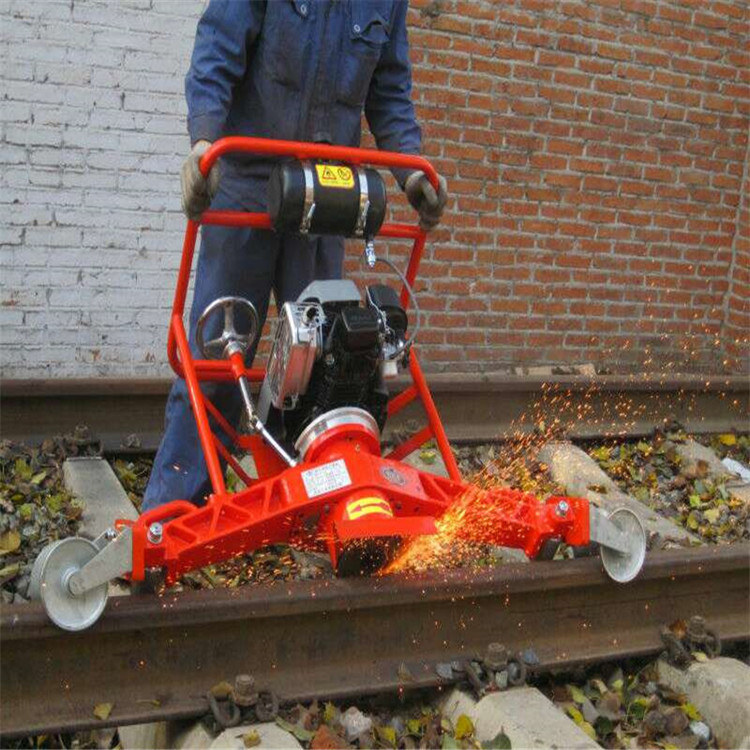

（二）操作方法：

1、按上述准备好的工作，顺时针转动进给手轮3时，砂轮下移。

2、获得良好的打磨质量，须按两步进行。

a）粗打磨：打磨应从轨面开始，打磨机沿钢轨往复移动，缓慢放下砂轮打磨凸起部位，待打磨至离轨面1mm，再旋转彷形手轮按上述方法打磨侧面。

b）精打磨：在粗磨的基础上打磨机重新就位，准备打磨轨面。当打磨机就位后，放下砂轮，使之刚好触及焊缝附近不须打磨的轨面，从轨面开始打磨，然后旋转彷形手轮打磨侧面，打磨范围应达到焊缝两侧各100mm，为补偿砂轮磨损，应随时调整砂轮进给量。

3、打磨完成后，必须逆时针旋转手轮，使砂轮上提，以便于进行下一个焊缝的打磨，减小油门，关闭qiyou开关，使qiyou机熄火，停止作业。

4、下道前，将仿形架与机架垂直复位，确保运输安全。
