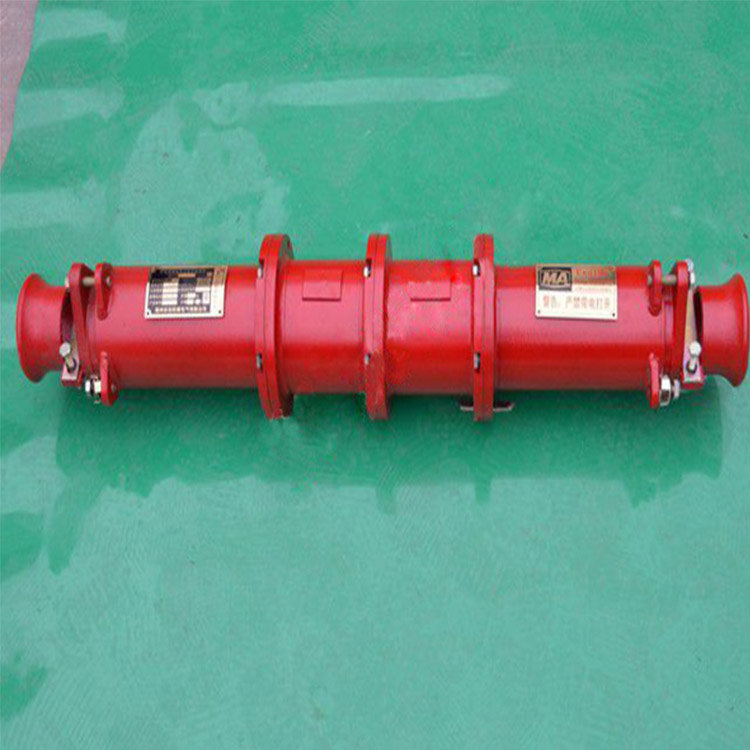

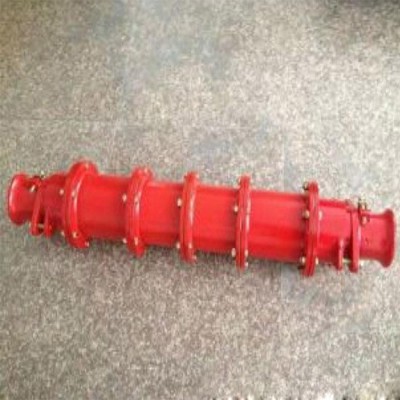

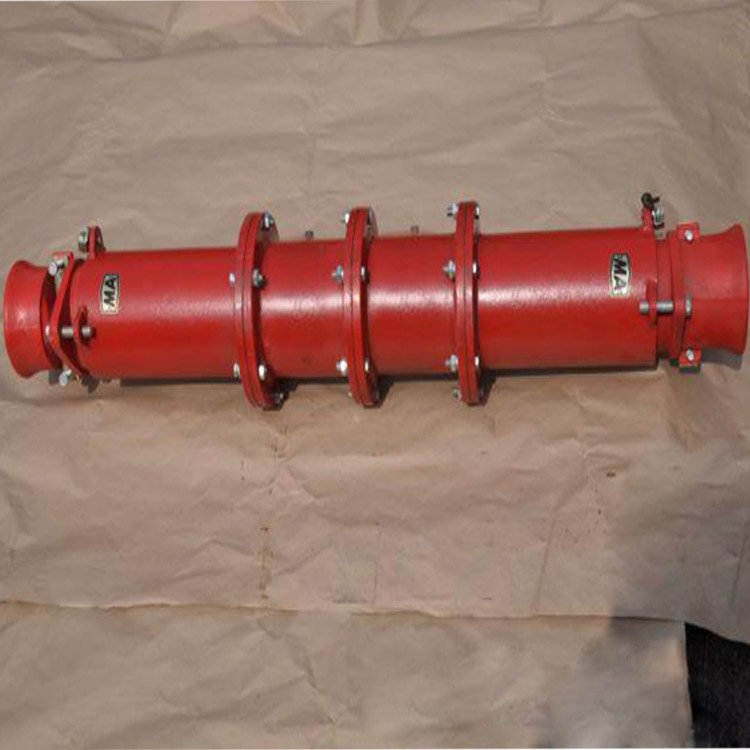

高压电缆连接器产品介绍



高压电缆连接器适用于煤矿井下采煤掘进巷道中联接1140V～10kV电力电缆电路。可供UGSP监视屏蔽型各种橡套电缆在移动变电站供电时接线之用，可以在电缆上两端连接用，以便互相插接，也可将其一半防爆连接部位接到移动变电站上。



高压电缆连接器特点



1、该连接器是由导电杆为公用连接件的两段完全相同的部分组成，每一部分又包括电缆引入系统和接线座及绝缘子；



2、用于防止电缆拔脱的压板设计成带有弧形沟槽的铸件，提高了压线的可靠性；



3、绝缘子选用了性能优良的绝缘材料（DMC）压制而成；



4、绝缘子的整体与外壳的联接采用内部固定方式，避免了与外界的连通。



高压电缆连接器维护保养



1、使用与维护过程中，应防止隔爆面碰撞或锈蚀。



2、在维修过程中连接器严禁带电操作，在断电后必须确保无残余电压时方可拔开和拆卸任何部位，残余电荷除按照煤安规程用可靠手段放电外，也可以利用移动电站衰减放电，其操作顺序如下：



2.1、一般在操作前负荷开关保持合闸，拉开高压开关并加以“不许合闸”标志或加以锁闭，然后操作连接器，如有由低压反馈可能应先拉开馈电开关及负荷开关。



2.2、如拉高压开关时负荷开关已断开，在拉开高压开关前加以标志或锁闭后，先将负荷开关闭合至少一分钟，使残余电压放泄完以保证安全，再进行必要操作。



2.3、装回时必须全线插接完后再行送电。





2.4、将连接器中间壳体之法兰拔开后，如须保持一段时间应用封盖子盖好，仍用密封垫圈密封，以防潮气入侵。
