气动架柱式钻机

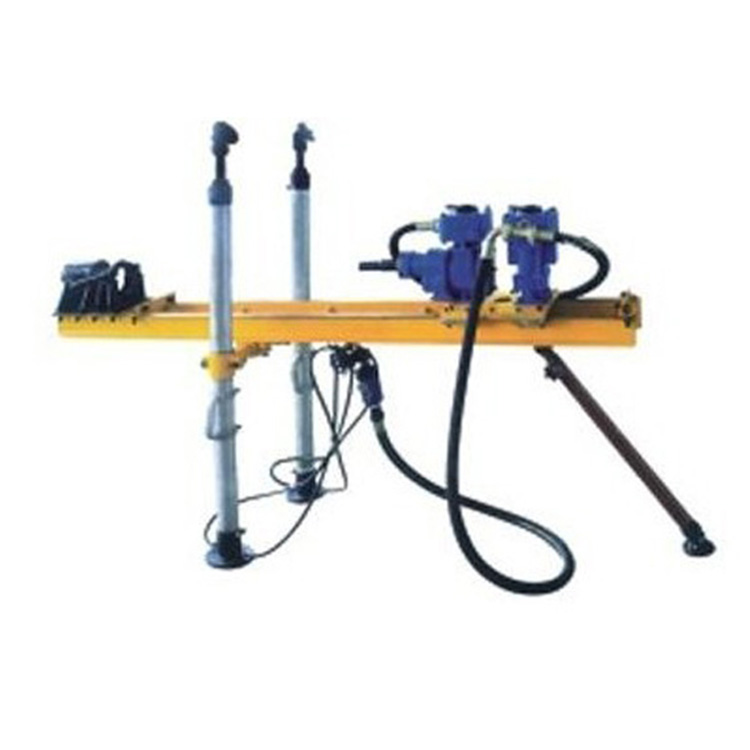

气动架柱式钻机产品介绍

气动架柱式钻机具有安quan防爆、转矩大、转速高、体积小、重量轻、结构简单、拆装方便等优点，拆开后各部件小于50千克。其中ZQJC-360/7.1为国内同类型扭矩zui大气动架柱钻机。机器主机回转具有正反转功能，可轻松钻机和推出钻具；进给采用独立马达，给进力大，故障率低；通过控制进气量，可以调节回 转速度和给进速度。该系列钻机可以配套使用高效螺旋钻杆和地质钻杆，广泛应用于煤矿探水、注水、探排瓦斯、泄放压力孔、巷道帮锚杆孔等的钻孔施工。

气动架柱式钻机的工作原理

以压缩空气为动力通过回转马达换向阀控制回转马达的回转及换向压缩空气驱动齿轮马达旋转经两级减速后驱动主轴旋转进而带动钻具工作通过支撑气缸换向阀控制气缸的顶紧及松开通过进给马达换向阀控制钻机的前进及后退。

气动架柱式钻机的结构

本机由主机和支撑机构两部分组成

1、主机由回转马达和进给机构组成

(1) 回转马达由马达、齿轮箱、换向阀等部件组成。换向阀控制马达的开启及换向压缩空气通过换向阀带动马达齿轮及主轴转动从而带动钻具转动。

(2) 进给机构由进给马达、换向阀、齿条和导轨等部件组成通过换向阀控制进给马达带动主动齿轮在齿条上传动从而带动回转马达前进及后退达到钻进的目的。

2、支撑机构由两个气缸、气缸连接管、气缸换向阀及副支撑组成。高压空气通过换向阀来控制气缸的升降达到顶紧顶板稳定钻机的目的副支撑通过调节角度来起到辅助支撑钻机的作用。

气动架柱式钻机的技术参数

型号ZQJC-300/9

工作气压 0.5Mpa

额定转矩 300Nm

额定转速 290r/min

功率 9Kw

钻孔直径 76-110mm

导轨长度 2250mm

导轨推进行程 1250mm

zui大工作高度 1800mm

zui小工作高度 500mm

主机重 280kg

支撑机构重 230kg。
