架柱式钻机

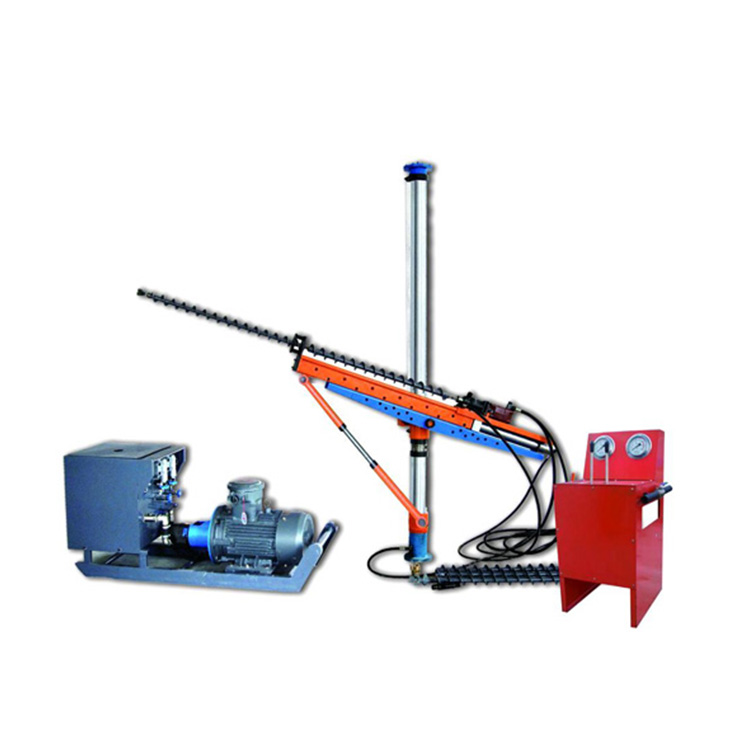

架柱式钻机产品介绍

架柱式钻机一种新型、高效、半机械化井下凿岩设备，主要用于井下巷道的底板底臌防治作业， 也可用于边坡加固工程中穿凿锚索孔，掘进主要巷道和采矿准备巷道，钻凿天井作业。该钻机具有结构简单、使用轻便、辅助时间短、重量轻、造价低等特点。因此本钻机工作效率高，治理质量好，工人操作劳动强度低，巷道修护费用少，是煤矿巷道底鼓防治的必备设备之一。

架柱式钻机使用环境条件

环境大气压：0.5kPa ～0.8kPa；

环境空气温度不超过0°C～40°C；

环境空气相对湿度不超过95%±3%（±25°C时）；

环境空气中不含有甲烷或爆炸性煤尘；

岩石硬度系数f=8—14；

巷道或钻场断面，高度大于2.3m。

架柱式钻机技术参数

zui大钻进深度 m 100

钻杆直径 mm φ42×800、φ75×800

钻孔直径 mm φ65、φ75、φ115 0.4～0.6

额定转速 r/min 100 120 135

旋转马达耗气量 m3 /min 5.5 6.5 8.0

推进马达耗气量 m3/min 3.5 4.5 5.5

zui大输出功率 kW 1.3 2.0 2.55

空载转速 r/min 210 250 280

1/2空载转速 r/min 105 125 140

1/2空载转速下的转矩 N·m 118 148 170

失速转矩 N·m 260 320 360

zui大负荷转矩 N·m 230 280 315

启动转矩 N·m 240 300 340

推进力 Kn 6

空载推进速度 mm/min 800

工作高度 mm 1500

推进行程 mm 1100

适应煤层硬度系数 f＜6

钻孔倾角 ° 0～90

噪声（声压级） dB(A) 95

噪声（声功率级） dB(A) 112

主机重 Kg 200

钻机机重 Kg 269

主机外形尺寸 mm 2410×580×570（长×宽×高）。
