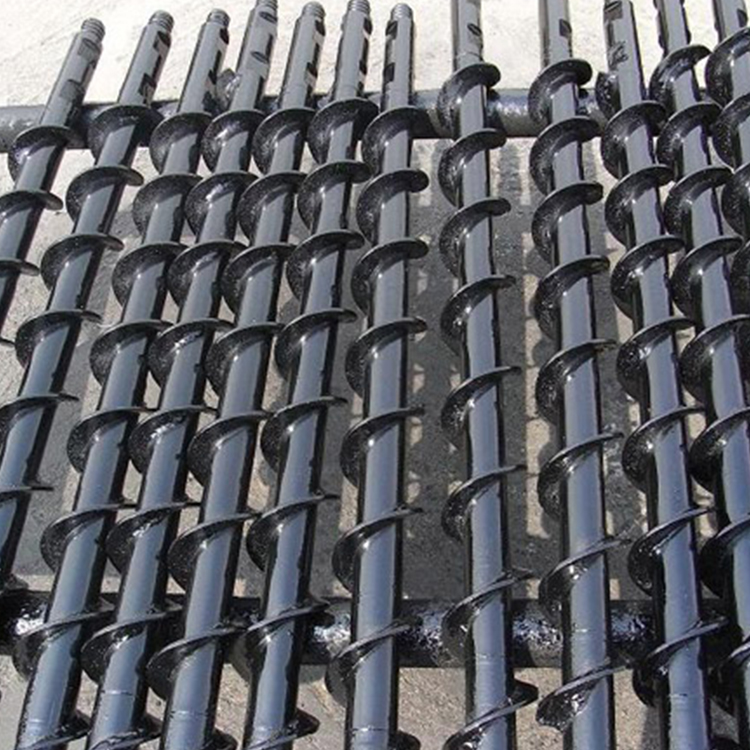

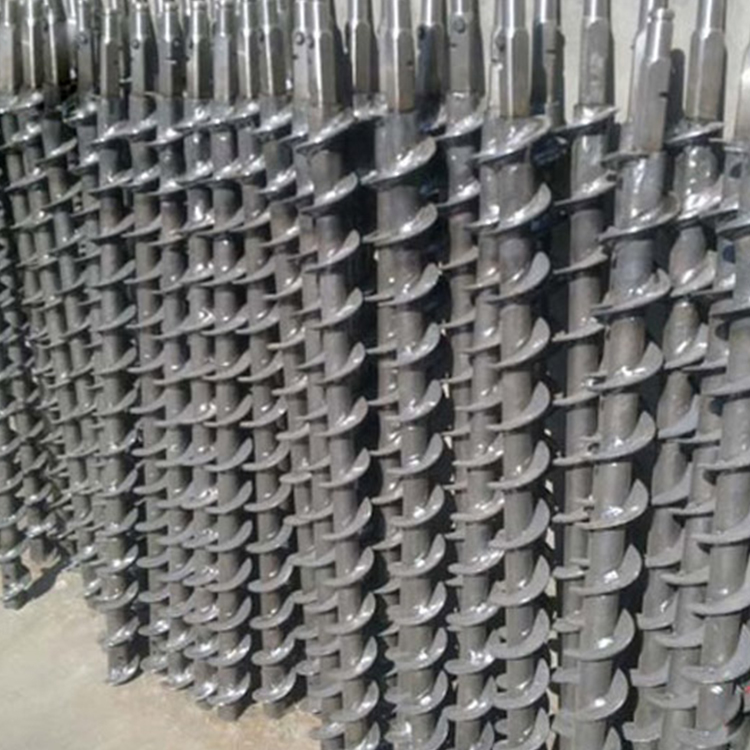

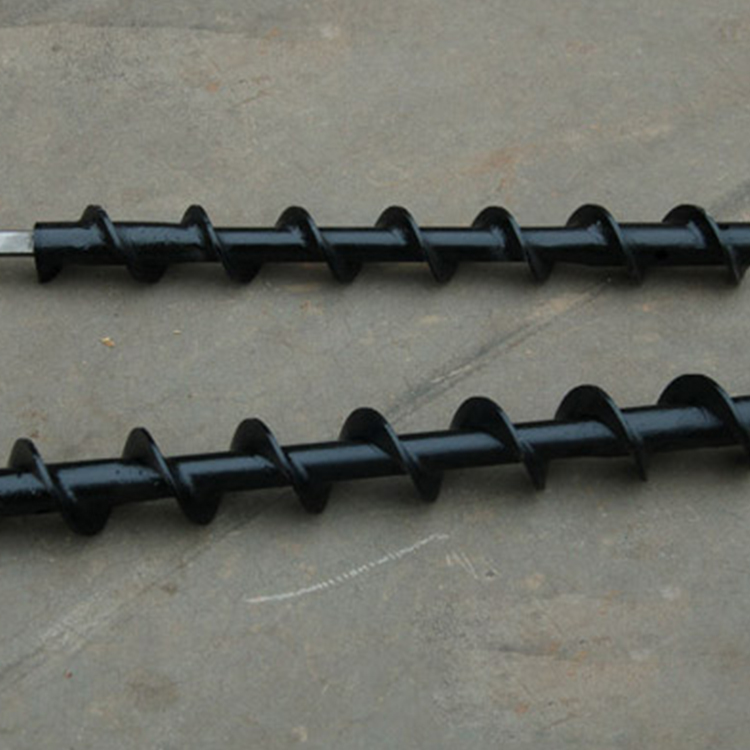

Ф73-50肋骨钻杆产品介绍

肋骨钻杆在施工过程中旋转阻力小，排渣效果好，可适用于各种类型地层，并能够采用拆卸装置进行快速拆卸，提高了施工效率，节省了人工及材料成本。由于螺旋叶片较宽，且具有较高的硬度，因此该肋骨钻杆具有良好地排渣效果，并且适用于各种硬度及各种类型的地层。另外，由于较宽的螺旋叶片，使得该肋骨钻杆在钻孔 施工过程中不会切削钻孔的孔壁，不会造成孔壁的偏斜而影响钻孔效果。本系列产品分为锥度螺纹连接型和六方快速插接型。

Ф73-50肋骨钻杆特点

1、钻杆具有抗弯强度高，焊接牢固等特点；

2、生产效率高、质量稳定的特点；

3、超低螺旋的螺旋叶片设计使地质螺旋钻杆具有扭矩大，排渣速度快，钻孔成型好，不易卡钻的特点。

肋骨钻杆实施方式

肋骨钻杆的杆体选取一定材质的芯管，在芯管的表面螺旋性焊上宽度δ为18mm、厚度h为7mm的螺旋叶片，其中，宽度和厚度的误差范围可以在±0.5mm 之间。可以理解的是，杆体和螺旋叶片可以在铸造时一体成形。由于该螺旋叶片较宽，且具有较高的硬度，因此该肋骨钻杆具有良好的排渣效果，并且适应于各种硬度及各种类型的地层。另外，由于较宽的螺旋叶片，使得肋骨钻杆在钻孔施工过程中不会切削钻孔的孔壁，不会造成孔壁的偏斜而影响钻孔效果。

肋骨钻杆参数规格

直径 长度 螺纹形式 生产工艺 与钻机连接 形式 钢级 材质

1 Ф50-42 500～1500 锥螺纹 摩擦焊接 夹持外圆 DZ50 45Mn2

2 Ф63.5-42 500～1500 锥螺纹 摩擦焊接 夹持外圆 DZ50 45Mn2

3 Ф63.5-50 500～1500 锥螺纹 摩擦焊接 夹持外圆 DZ50 45Mn2

4 Ф73-50 500～1500 锥螺纹 摩擦焊接 夹持外圆 DZ50 45Mn2

5 Ф73-63.5 500～1500 锥螺纹 摩擦焊接 夹持外圆 R780 36Mn2v

6 Ф90-63.5 500～1500 锥螺纹 摩擦焊接 配主动钻杆 R780 36Mn2v

7 Φ98-73 500～1500 四方连接 摩擦焊接 配主动钻杆 R780 36Mn2v

8 Ф110-63.5 500～1500 锥螺纹 摩擦焊接 配主动钻杆 R780 36Mn2v

9 Ф130-63.5 500～1500 锥螺纹 摩擦焊接 配主动钻杆 R780 36Mn2v

10 Ф146-73 500～1500 锥螺纹 摩擦焊接 配主动钻杆 R780 36Mn2v
