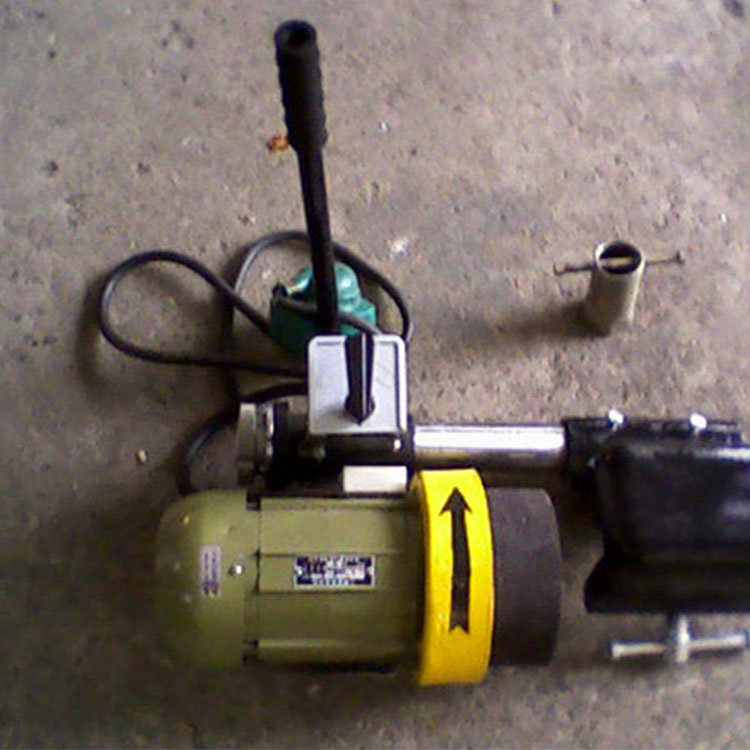

DM-1.1型电动钢轨端面打磨机

一、适用范围

DM-1.1型电动钢轨端面打磨机适用于对钢轨端面进行磨削处理，是小型移动式气压焊设备的配套产品，其装卡方便，操作简便，磨削效率高，保证了焊接钢轨端面质量的要求。

二、主要技术参数

1.电动机：

电源：                 380V/50Hz

功率：                 1.1kW

转速：                 2800r/min

2.碗形砂轮(BW)：           150×50×32

3.碗形砂轮周向速度：       Vmax=35m/s

4.外廓尺寸：               500×260×180

5.整机重量：               15kg

三、基本结构与工作原理

工作原理：把电动机的动力，直接传递给碗形砂轮使其产生回转运动，即主磨削运动。同时，转动手轮通过螺旋机构(丝杠、丝母)的回转运动，带动电机主轮、碗形砂轮…沿着丝杠(导向杆)轴向移动，即对钢轨端面轴向进给磨削；又通过手扳动搬杆摆动摆架(电机碗形砂轮),绕着导向杆轴线在钢轨端面径向方向(垂直于钢轨轴线)进行径向进给磨削，即径向进给运动。

基本结构：

1、主运动—由电动机1→碗形砂轮2组成。

2、轴向进给运动—由转动手轮(螺母)3→摆架(电机座板)4→空心轴丝杠(导向杠)5移动组成。

3、径向进给运动—由搬杆6→摆架（电机座板）组成。

4、凹形卡轨钩7、顶丝8、定位螺钉9组成。

四、使用方法与维护

1、首先要检查砂轮是否有裂纹，端面是否平整，均正常后，安装碗形砂轮（BW）。具体方法是用附带的专用套管六角扳手将锁紧六角螺母扭紧。

2、检查电源线连接是否良好，有无漏电现象。然后将打磨机装卡在钢轨上。注意：凹形卡轨钩的内侧上表面一定要与钢轨顶面靠紧，旋动顶丝与钢轨顶紧，确保砂轮端面与钢轨轴线垂直，并将凹形卡轨钩与导向杆的定位螺钉扭紧。

3、启动电动机，主轴碗形砂轮开始回转，同时旋动手轮调整磨削量进行轴向进给磨削，往复摆动搬把，进行径向进给磨削。

4、要经常给螺旋机构、导向杆滑动面、螺母(手轮)推力槽…注入润滑剂，以减少摩擦阻力。
