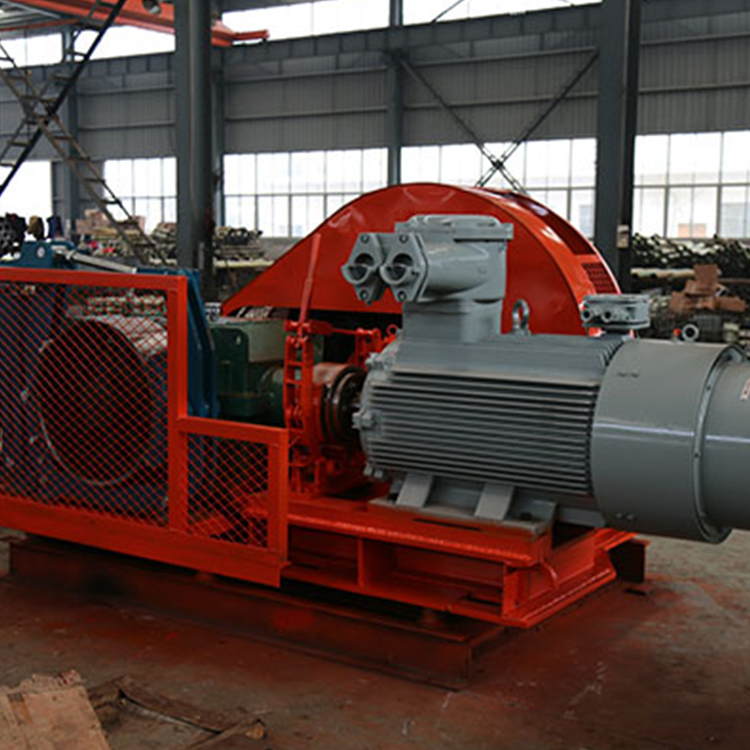

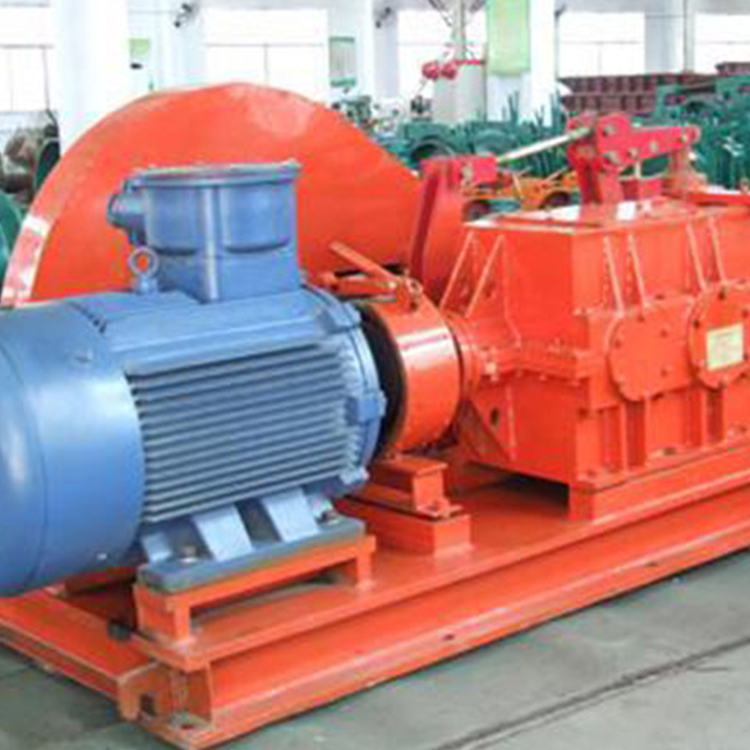

JWB系列无极绳绞车产品介绍
JWB系列无级绳连续牵引车是以钢丝绳牵引的轨道运输设备，主要用于井下工作面顺槽和采区大巷实现材料、设备及人员运输、特别适用大型综采设备的运输牵引，也可用于金属矿井下和地面轨道运输，可适用于坡度不大且起伏变化的轨道运输。该设备操作简单，适应性强，一次性投入少，运行费用低，可靠性高，可替代传统的小绞车接力，对拉运输方式，实现不经转载的连续直达运输，并可适应水平弯道运输，是替代小绞车连续转运的理想产品。系统配置有绞车、张紧装置、梭车、尾轮、压绳轮组、托绳论组及电控等，通过钢丝绳组合成运输系统。无级绳绞车有55KW 75KW 90KW 110KW等多种形式，均采用机械传动，为满足用户不同需求，各型号均采用单，双速两种形式。
JWB系列无极绳绞车采用带绳槽的双摩擦轮结构，其特点是：最末一级由一个小齿轮带动两个大齿轮，两个大齿轮上分别嵌一个摩擦轮，从而使两个摩擦轮作同步同向旋转，钢丝绳同时缠绕在两个摩擦轮上，轮的外圆制成绳槽，绳与轮之间无相对运动，因此解决了目前市场上普遍存在的绳与轮之间磨损快，相互咬绳等突出问题，该设备做到了磨损小、不咬绳，从而大大提高了绳与轮的使用寿命。
JWB系列无极绳绞车产品技术参数：
|
型号 |
牵引力 （KN） |
绳速 （m/s） |
电机功率(KW) |
钢丝绳直径(mm) |
电压 （V） |
滚筒直径(mm) |
外形尺寸 （mm） |
|
JWB-30J |
32 |
0.86 |
30 |
6×19 φ18.5 |
380/660或660/1140 |
740 |
1673×1987×1530 |
|
JWB-55J |
80/40 |
0.5/1.27 |
55 |
6×19 φ21.5 |
800 |
2649×1510×1618 |
|
|
JWB-75J |
80/40 |
0.625/1.58 |
75 |
6×19 φ26 |
800 |
2919×1510×1618 |
|
|
JWB-90J |
95/47 |
0.687/1.746 |
90 |
6×19 φ28 |
1200 |
3287×1980×2032 |
|
|
JWB-110J |
116/58 |
0.687/1.746 |
110 |
6×19 φ28 |
1200 |
3357×1980×2032 |
