锚杆托盘产品介绍



锚杆托盘是管缝锚杆的一个部件之一，其材料采用、焊环、轧头制作杆体，绕环切割制作挡环，剪板、冲型、冲孔制作托盘，杆体、挡环。

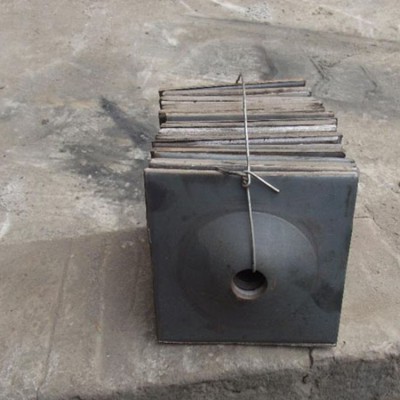

锚杆托盘的类型有很多，矿井中常用的主要有蝶形托盘和平板形托盘。蝶形托盘的承载效果要比平板形托盘的效果好。



锚杆托盘产品作用



锚杆托盘作为锚杆支护系统中一个重要部位，其性能直接影响到锚杆的支护效果。托盘的作用是把螺母锁紧力矩所产生的推力传递给顶帮，产生初锚力，同时又将巷道顶帮的压力传递给锚杆，产生工作阻力，共同加固围岩，阻止巷道顶帮的位移。所以在选择托盘时，一是要满足锚杆托盘与锚杆杆体在强度上的匹配，避免因为锚杆托盘的强度不够而造成锚杆穿孔现象。二是要满足锚杆托盘与锚杆杆体在支护结构上的匹配，避免因锚杆杆体与托盘在支护结构上的不匹配而造成锚杆杆体及螺母受力不均，影响巷道的支护效果。



煤矿用锚杆托盘详细说明

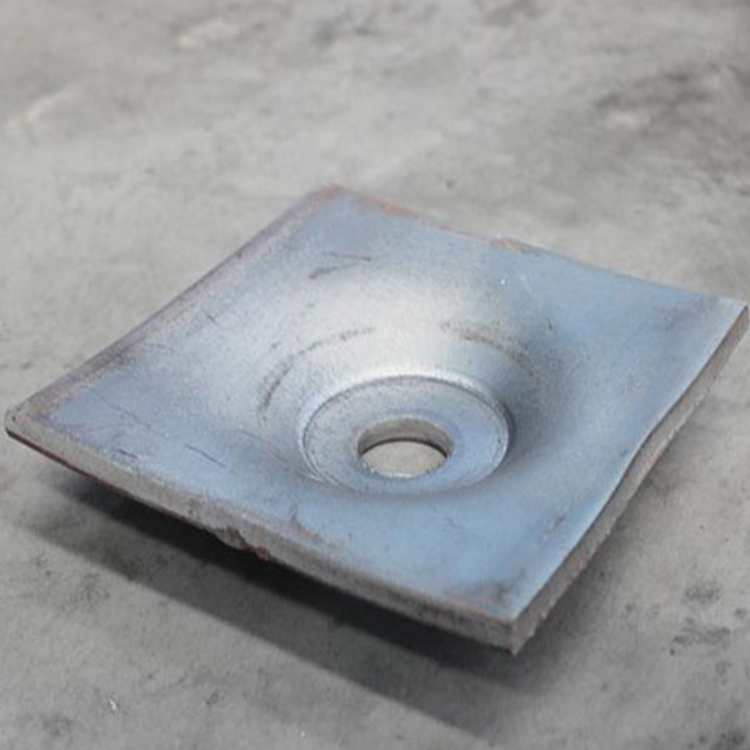

1.蝶形锚杆托盘材质：碳钢Q235A3。



2.锚杆托盘制作方法：剪板、冲型、冲孔制作锚杆托盘。



3.锚杆托盘主要规格：120*120*6 120*120*8 120*120*10 150*150*10 150*150*8 140*140*10 140*140*8。



4.锚杆托盘执行标准：煤矿锚杆托盘，铁矿锚杆托盘，国标锚杆托盘，非标锚杆托盘。



5.锚杆托盘厚度：5.5至6mm、7.5至8mm、9.5至10mm、11.5至12。



6.锚杆托盘种类：圆形锚杆托盘，方形锚杆托盘，蝶形锚杆托盘。



7.锚杆托盘性能及优点：采用高强板材；采用特殊的外形设计受力效果好；轻便容易安装；提高表面控制效果。



8.锚杆托盘产品用途：锚杆托盘主要用于护帮、护顶。

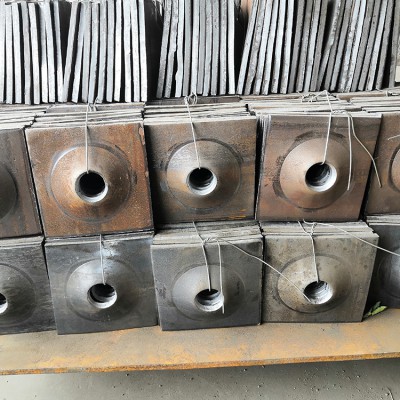

锚杆托盘主要规格

150*150*10

140*140*10

120*120*10

140*140*8

120*120*6



150*150*8。
