皮带热补机在运行过程中，由于物料的块重、落差，以及设备故障引起胶带表面的点状损坏或洞穿，而使芯层外露，漏料。必须及时修理，使用本修补器，可在运输停机后进行胶带表面的硫化修理。

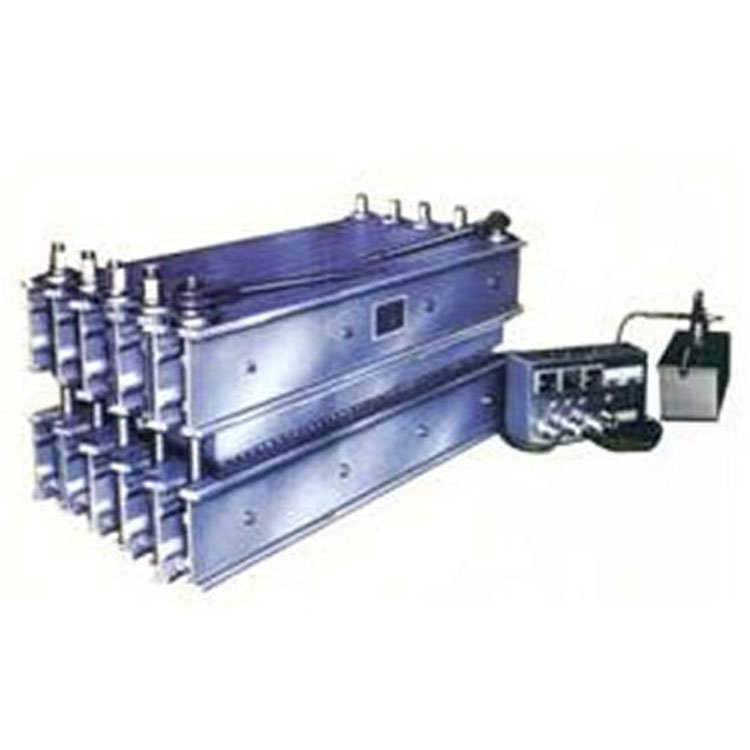

皮带热补机结构特点

皮带热补机体积小、重量轻，普通三相电源供电，热板温度均匀，水压系统供给(o-1.8mpa 均匀压力，配有轻型全自动电控箱，电控箱与主机的连接由一体化插件及夕芯电缆完成，操作方便，工作可靠，目前广泛应用于冶金、矿山、电厂、港口，建材、化工等周围无爆炸性气体和足以腐蚀金属的有害性气体场合的帆布，尼龙、钢绳芯运输胶带的现场硫化胶接、亦适 用于防腐、耐热等特殊性能胶带的硫化接头。

胶带接头的质量，直接影响到胶带的工作效力、使用寿命，尤其是目前长距离、高强度运输带更为重要，故DGLJL型电热式胶带硫化机是目前胶带运输机械中不可少的辅助设备。

皮带热补机技术参数

1、硫化压力：1.0-2.0 MPa；

2、硫化温度：145℃

3、硫化板表面温差：土3℃；

4、升温时间(常温到145℃)不大于50min

5、电源电压；380V．50Hz；

6、电控箱输出功率，36KW；

7、温度调节范围：0一200℃；

8、计时调节范围：0～99min；

9、上下加热板加压0.8mpa后其缝隙，不小于0.5mm。
