大型地下室种植顶板有时因降水形成滞水，当积水上升到一定高度，并浸没植物根系时，可能会造成根系的腐烂。因此，设置排水层就非常必要。排水层与盲沟配套使用，可使构造简单，也不减少植物的种植面积。但传统的盲沟排水存在局限性，局部排水不通畅， 容易造成积水，如果积水长期排不出容易导致植物烂根，如果防水层长期在积水的环境中， 容易造成防水层的局部渗漏，不仅会浪费大量的人力、物力、财力，关键还大大降低了整个建筑物的使用寿命。良好的防护排水系统对建筑物的正常使用及使用寿命具有重要的保障。

卓联达SDS防护虹吸排水收集系统一个具有防护、排水、收集多种功能的系统。主要是为了排出种植土中多余水分，保护植物根系的正常生长，并给防水层穿上保护外衣。而且既省时、省力，又节能、节省投资以及降低建筑物的载荷。

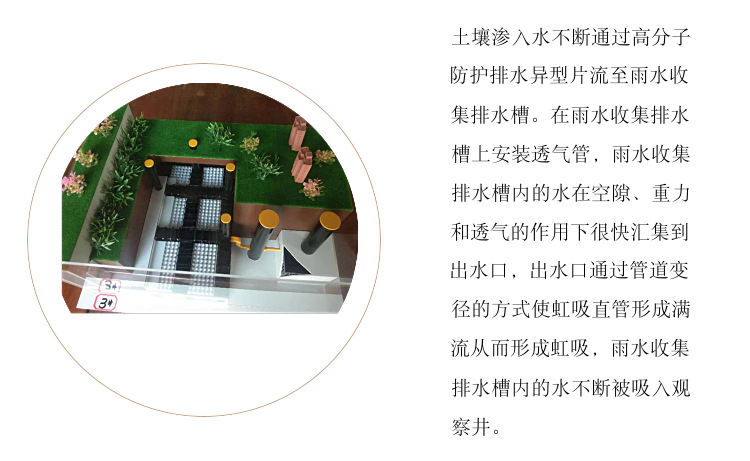

“SDS”系统能够将高分子防护排蓄水异型片上多余的水有组织的通过虹吸排水槽排至集水井内，可以将雨水进行循环再利用。该系统打破了传统雨水收集系统只能收集地表水及部分渗入水的诟病，将地表水、渗入水进行系统收集，充分利用水资源。并且能够保持屋面水位处于较低水平，保持土壤的透气性及透水性，保证植物根系的正常生长。

Ped14高分子防护排水异形片经专用机型将土工布粘接在凸台支点上，具有粘合度高，剥离强度高的特点，是国际通用的排水材料与过滤土工布材料复合的标准。Ped14高分子防护排水异型片自粘土工布卷材该种材料自身就具有营造层内排水、排出土壤内渗透水、防植物根系穿刺、层内积水疏导排泄、隔热、隔振、防水层软保护等集多种功能于一体的防护、排水、过滤功能高科技覆合产品，并且具有平面内柔韧性好、空间支撑刚度极高的特点，是一种性能极好的工程防水保护及排水材料。

产品特点：

1.具有排水，蓄水，隔热，防潮，防水层柔性保护等功能；

2.抗压强度高、化学性能稳定，耐酸碱，抗冲击；

3.节约资源，降低资源消耗量，减少开挖量；

4.安全环保，采用高分子原生料高密度聚乙烯（HDPE) 制成，无需热熔，无挥发性溶剂；

5.高分子防护排水异型片抗破坏能力强，抗穿刺性能高，产品本身就是柔性保护层，并有辅助防水的功能，可省掉混凝土保护层，HDPE原生料材质柔韧性好、抗撕裂、 耐腐蚀、抗老化，可以作为防水层的软保护层，全部密封并可以辅助防水.

6.高分子防护排水异型片产品本身具有阻根性，可以代替阻根层，降低工程造价。

7. 施工安全方便，高分子防护排蓄水异型片生产工艺先进，塑料凸台之间的间距准确统一，边沿凸台之间的连接可采用平缝粘接的方式，可保证连接质量。

8.施工应用专业化，捉供专业的设计施工，服务有保障，工程质量有保障。

9.使用寿命长，在正常条件下使用，使用年限可与建筑物同寿命。

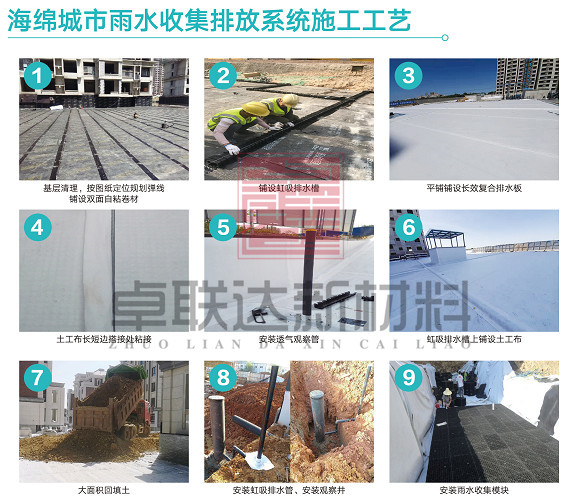

施工步骤

1.基层清理：防水层表面清理干净，将防水层表面的杂物清理干净。

2.根据屋面坡向或排水口的位置确定整体排水方向，按图纸定位规划弹线，确定HXC虹吸排水槽的位置。

3.铺设HNB粘霸：在定位线上涂刷粘霸，涂刷均匀。

4.铺设虹吸排水槽：在涂刷均匀的粘霸上粘接固定HXC虹吸排水槽。

5.平缝铺设PED14高分子防护排水异型片自粘土工布卷材，按照确定的排水方向平行铺设，搭接宽度按照设计或规范要求。

6.PED14高分子防护排水异型片自粘聚酯土工布卷材长边与短边采用专用粘霸平缝粘接固定，形成整体的密封防水保护。PED14髙分子防护排水异型片自粘聚酯土工布，土工布搭接采用专用胶水粘接。

7.安装虹吸透气观察管:根据图纸设计HXK透气观察管设计位置安装HXC透气观察管。(虹吸排水槽开孔→安装HXC透气观察管→安装透气防尘盖）

8.虹吸排水槽上铺设土工布，土工布之间的搭接采用专用胶水粘接（虹吸排水槽上铺设土工布幅宽为600mm)

9.根据图纸设计铺设完塑料虹吸排水槽并在设计的位置安装HXK透气观察管。铺设的聚酯土工布过滤层与高分子防护排水异型片上面的聚酯土工布形成整体的密封过滤层。

10.顶板高分子防护排水异型片、塑料虹吸排水槽、过滤层全部铺设完后，根据图纸设计顶板出水口位置连接HXG虹吸排水管。

11.根据图纸设计安装雨水过滤HCC观察井，并与顶板出水口位置的HXG虹吸排水管相连接。

12.根据图纸设计安装雨水回收收集系统，并雨水过滤沉淀井出水口位置的排水管相连接, 并接通溢水管与市政排水管网相连接。
