144芯光缆交接箱 光交箱产品结构讲解144芯光缆交接箱 光交箱产品结构讲解144芯光缆交接箱 光交箱产品结构讲解144芯光缆交接箱 光交箱产品结构讲解SMC光缆交接箱室外安装新品批发价格_光缆交接箱采购商机，光交箱 光缆交接箱 光纤光交箱产品细节图文介绍宁波通信设备有限公司-SMC光缆交接箱图文详细讲解【光缆交接箱实时报价，光交箱价格行情，光交箱 光缆交接箱 光纤光交箱产品细节图文介绍光缆交接箱优质批发，光缆交接箱特点，光缆交接箱结构原理及功能要求，SMC/不锈钢光缆交接箱品质有保障，光交箱 光缆交接箱 光纤光交箱产品细节图文介绍 权威-SMC/不锈钢光缆交接箱供应厂家：尺寸规格：144芯1030*550*310mm288芯1450*540*320 576芯1450*750*540，供应光缆交接箱芯数型号材质分类。可分为IP65级不锈钢和不饱各聚酯玻璃纤维增强材料（SMC）按容量分类，光缆交接箱主要有48芯72芯，96芯，144芯，216芯，288芯，432芯，576芯，684芯，720芯，864芯，1152芯，1440芯，几种基本结构由：箱体，一体化熔接盘，光缆固定板，挂纤柱几部分组成，按照使用场合不同，可分为室内型和室外型两种，并可以落地，架空，壁挂安装。
一、产品概述
光缆交接箱用于实现光纤接入网中主干光缆与配线光缆的连接、分配及调度，广泛用于光纤接入网线路以及CATV网线路工程。
二、工作环境：
环境温度：-40℃～+60℃
相对湿度：40℃时小于
大气压力：70～106kpa
三、主要特点
箱体采用高强度的国际材料SMC（玻璃纤维增强不饱和聚酯塑料）经高温模压而成，使用寿命长，防老化、抗辐射；表面不需任何防护，具备全天候防护功能。
箱体厚实，具有良好的隔热效果，能有效防止箱内水汽凝结
箱门采用特种密封门封、防水门锁及三点式门销锁定，安全可靠，密封性好。
采用12芯熔接配线一体化模块。
适合FC、SC、LC、ST光纤适配器的安装。
有可靠的光缆固定和接地保护装置。
有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度。
箱体防护等级达到GB/T4208-1993标准中IP65等级要求。
美观大方，线条清晰，防腐防水性能好，使用寿命长。
四、产品特点
采用熔配一体化抽拉式模块，使交接箱容量大，密度高。
箱体采用高强度SMC聚脂箱体，具有良好抗腐蚀、耐老化性能，能抵受剧烈的气候变化以及适应恶劣的工作环境
箱体具有良好的密封性能，防护等级达到GB/T4208IP65级。
具有很好的安装性能及防破坏功能。
箱体具有安全可靠的光缆固定与接地保护装置。
高压防护接地与机箱绝缘电阻：≥2×104MΩ
箱高压防护接地与机箱间耐压≥3000V(DC)/1min，不击穿，无飞弧
箱体静负荷能力：壳盖≥980N，侧表面≥980N，门铰链≥200N
机箱的密封防护等级：达到GB4208标准中IP65级
阻燃性能：达到GB4609/FV-0级
密封性能：达到GB4208/IP53要求
负荷值：壳盖≥980N，侧表面≥400N，支撑件≥200N
小拉脱力：φ0.4-1.2mm导线分别为24-120N
五、用途
光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备，能够实现光纤的接续，配线有直接连接和交叉连接的功能。
六.功能要求：
1．光缆固定与保护功能
应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。
2． 光缆终接功能
应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕光缆纤芯、尾纤不受损伤。
3．调线功能
通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
4．光缆纤芯和尾纤的保护功能
光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。
5．容量
每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置，尾纤盘线装置，适配器卡座，尾纤及适配器，在满容量范围内应能成套配置。
随着电信营商3G、FTTx宽带提速工程的快速发展，传统传输线路带宽及光接入端口已经远远不能满足需要，基于EPON/GPON的FTTx网络结构，已成为运营商通信传输线路的方案。光缆交接箱作为传输线路中的重要组成部分，为适应传输网络的发展要求，功能从大芯数、熔配一体逐步过渡到多缆、小芯数、带分光配线等实际应用环境上来，其结构对熔接配线、线缆管理、分光配置、防护等提出新的要求。通讯光缆交接箱产品，针对各地区域气候环境，推出不同材质、分光功能、配线容量的光缆交接箱产品可供选择，现已广泛应用于电信运营商3G网络、光进铜退、FTTx、城域网传输改造等项目中，应用方案如下：支持EPON/GPON分光功能通讯多年来积极参与行业标准的制订，并参与YD/T988-2007<<通信光缆交接箱>>的起草及编制，该标准已成为行业内光缆交接箱设计、制造、测试、验收的重要参考依据。
产品概览 ：光缆交接箱产品种类齐全，应用场景多种多样，适用于各种FTTx应用场景的布署。
普通光缆交接箱：
序 号 容 量 箱体尺寸 (含底座)H×W×D(mm) 描 述
144芯 955×520×288 落地/挂杆/挂墙安装、SMC箱体
288芯 1350×750×320 落地安装、原装SMC箱体
288芯 1445×756×360 落地安装、SMC箱 体
576芯 1600×1200×400 落地安装、双层钣金箱体
576芯 GXF5-17Cd 1445×756×625 落地安装、SMC箱体
注：可选配分光模块实现分光功能。
光缆交接箱系列（带分光功能）：
序号 尺寸 (含底座) H×W×D(mm) 配线容量大分 光端口 描 述
955×520×288 96芯64芯 选配FFG-1/FFG-17/FFG-34分光模块。 84芯分支配线，12芯主干配线，72芯直熔。落地/挂杆/挂墙安装、SMC箱体。
1120×630×380 156芯6*n(n为分光比) 6个MIN型盒式光分路器位。 144芯配线，12芯主干熔接，48芯直熔。 落地安装、钣金箱体。
1445×756×360 192芯128芯 选配FFG-1/FFG-17/FFG-34分光模块。 180芯分支配线，12芯主干配线。 落地安装、SMC箱体。
1350×750×320 288芯 10个MIN型盒式光分路器位。 288芯配线，120芯直熔、使用FJX12e模块。落地安装、SMC箱体。
1345×756×360 288芯10*n (n为分光比) 同上，箱体为国产SMC箱体。
1600×1100×428 720芯 12*n (n为分光比) 12个MIN型盒式光分路器位。 720芯配线，288芯直熔、使用FJX12e模块。落地安装、钣金箱体。 注：使用盒式光分路器时，分光比可选，不占用配线空间。

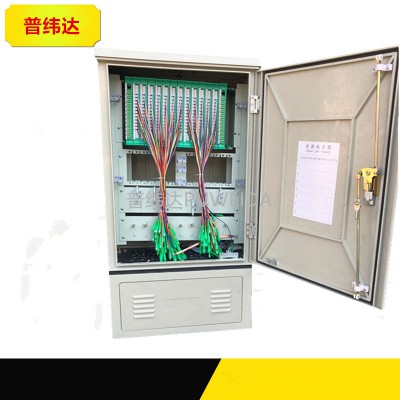

产品介绍 2.1 普通光缆交接箱： 2.1.1 144芯光缆交接箱（GXF5-17Ba） GXF5-17Ba系列光缆交接箱是一种小容量箱体，配线容量144芯、直熔72芯，内部结构分区合理、清晰，有独立的裸纤及跳线管理，储纤区采用旋转门设计，操作空间灵活、方便。 SMC箱体，采用全正面操作，产品具有良好的保温、隔热、耐腐蚀性能，此型号箱体可配置底座落地安装，也可对箱体进行挂杆、挂墙安装。适用于FTTx小容量分支配线节点，一般安装于小区绿地、楼边、电线杆等环境中。
光交箱基座施工要求
1）社区光交箱选址应在小区内的绿化带内、楼侧、配电房旁，不容易被碰撞的地方，避开外部高压电干扰及高温、腐蚀和易燃易爆区影响，不影响居民的正常生活和出行。
2）光交箱下半部分可以使用烧结红砖砌筑，上半部分30公分要采用高强度混泥土浇筑，使用4个预埋螺丝对箱体进行连接和固定。
3）光交箱必须接地，分别做箱体接地和加强芯接地。
总结：光交箱底座要宽出光交箱10公分，基座预埋螺丝要高出基座6-8公分，光交箱必须固定牢固。
2 光交箱容量配比要求
总结：光交箱容量配比要精心计算，避免资源浪费。
3 光交箱内线序及线缆固定
1）光缆入箱要从右到左依次进缆。
2）入箱光缆必须用卡箍进行固定，并且固定光缆加强芯，保护管沿光交箱右侧理线器进行捆扎（以光缆为单位呈束状捆扎），入缆孔要以胶泥进行封堵。
3）ODF盘要使用数字或字母从上到下进行标注、排序，防尘帽必须保留完整。
4）分光器在光交箱内指定位置固定摆放。
5）分光器尾纤根据法兰头方向进行分束捆扎（以ODF盘为单位进行分束）。
6）捆扎材料选用魔术带（自粘带），对分纤器尾纤等距离捆扎。
总结：以上几点应注意分光器尾纤的捆扎，不宜捆扎过紧使尾纤受到积压或尾纤弯曲导致光衰过大。
4 光交箱内标签及表格要求
1）分光器整理完毕后，应对尾纤进行粘贴标签，标签正面说明尾纤连接到哪一栋哪一单元。
2）信息表格应粘贴在光交箱门内，写明ODF盘各端口去向及使用情况，在表格对应行写明主干、配线光缆芯数，和熔接情况。
