ODF熔配单元箱

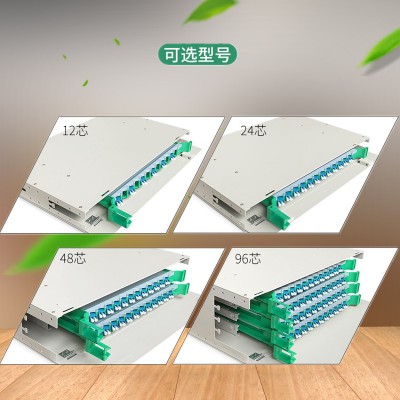

ODF单元箱图文讲解、ODF箱、ODF框、ODF架、ODF配线箱、ODF配线架、ODF单元箱、一体化机箱、光纤配线架：12芯ODF箱、24芯ODF箱、36芯ODF箱、48芯ODF箱、72芯ODF箱、96芯ODF箱、144芯ODF箱、288芯ODF光纤配线架、576芯ODF光纤配线架、648芯ODF光纤配线架、720芯ODF光纤配线架、864芯ODF光纤配线架、1152芯ODF光纤配线架、1440芯ODF光纤配线架

规格：材质：壳体采用厚度环氧静电喷塑，外形美观，使用方便颜色：灰色；

ODF熔配单元箱19英寸安装产品概述：

    熔接一体化机框具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。即可单独配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

产品特性：

标准单元结构尺寸，19英寸宽度，既可装入配线架机柜，也可该做壁挂安装。

工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材料的塑料材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。

既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜架内构成综合配线架。具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储

光缆纤芯和尾纤的存储和保护功能等。

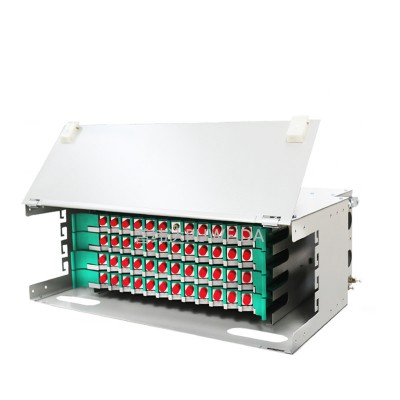

配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。在机箱后部有光缆引入孔和固定模块

固定后经光缆盘绕架引入分配盒；光纤分配盘结构为可开启上下层结构：开启上层，将尾纤光

纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层，即可合起上层，尾纤头与引入的光缆纤芯熔接后把熔点固定在槽位内粘住，即完成操作，将分配盘插入对应层位即可；分配盒下面为跳纤存储盘由于各功能模块可分开操作，使用灵活方便。

ODF单元箱在生活中经常会用到，但大部分人都不会自己安装，花钱还要加上等时。如果我们着急使用该怎么办，不如自己学会如何安装，话不多说，我们来看下ODF单元箱的安装方法：

    1、信息模块、多用户ODF单元箱、集合点配线模块安装位置、安装方式和高度应符合设计要求。

    2、安装在活动地板内或地面上时，应固定在接线盒内，信息面板采用直立和水平等形式，接线盒盖可开启，并应具有防水、防尘、抗压功能，接线盒盖面应与地面齐平。

    3、ODF单元箱底盒同时安装信息模块和电源插座时，间距及采取的防护措施应符合设计要求。

    4、ODF单元箱底座的固定方法应以现场施工的具体条件来定，可用膨胀螺钉、射钉等方法安装，信息模块明装底盒的固定方法根据施工现场条件而定。

    5、固定螺丝需拧紧，不应产生松动现象。底座、信息模块与面板的安装应牢固稳定，无松动现象，面板应保持在一个水平面上?做到美观整齐。

    6、安装在墙上的ODF单元箱，其位置宜高出地面300 mm左右。在房间地面采用活动地板时。ODF单元箱应离活动地板表面300 mm。

    7、各种插座面板应有标识，以颜色、图形、文字表示所接终端设备业务类型。

    8、工作区内终接光缆的光纤连接器件及适配器安装底盒应具有足够的空间，并应符合设计要求。
