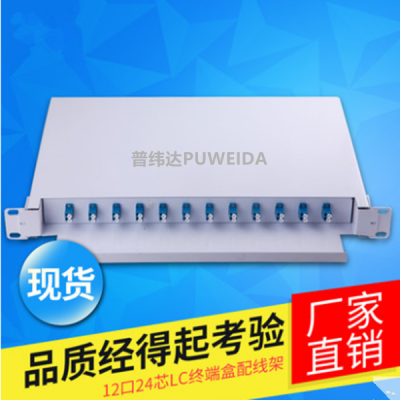

GPX69型光缆终端盒容量：4芯、8芯、12口、24口、48口、72口、96口、144口光纤盒型号众多
19英寸标准结构，安装挂耳可调，适应不同安装场景
高密度，1U配线容量大可达48芯（双LC适配器）抽屉式结构，使用维护操作方便统一机架，多种适配器面板可选，应用灵活，扩容、改造方便通过选择不同的适配器面板，适用FC（大D形）、SC、LC、双LC等多种适配器
portant;">
portant;">光纤终端盒是一条光缆的终接头，他的一头是光缆，另一头是尾纤，相当于是把一条光缆拆分成单条光纤的设备，安装在墙上的用户光缆终端盒，24芯光缆终端盒的功能是提供光纤与光纤的熔接、光纤与尾纤的熔接以及光连接器的交接。并对光纤及其元件提供机械保护和环境保护，并允许进行适当的检查，使24芯光缆终端盒保持标准的光纤管理。
portant;">光缆终端盒是用于通讯行业的，能够收纳尾纤并保护其接头的一种辅助性设施。不知道大家有没有注意到，在室外进行网络布线时常常使用光缆，而室内使用的却是双绞线，两者并不能直接相连接，这时我们就需要用到光纤终端盒来对光缆进行分支并续接到室内线路中。
portant;">
portant;">光缆终端盒的特点
近年来，在光通信建设的实际工作中，通过对几种产品的使用比较，我们认为终端盒的选型应考虑以下几个方面。
（1）纤芯容量
一个24芯光缆终端盒应该能使局内的芯数的光缆完整上架，在可能的情况下，可将相互联系比较多的几条光缆上在一个架中，以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应，这样在使用时可减少或避免由于搭配不当而造成24口终端盒容量浪费。
portant;">（2）功能种类光缆终端盒作为光缆线路的终端设备应具有4项基本功能。
portant;">固定功能：光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，
portant;">进行端头保护处理，并对光纤进行分组和保护。
容接功能：光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。
调配功能：将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔；光路可进行自由调配和测试。
存储功能 为机架之间各种交叉连接的光连接线提供存储，使它们能够规则整齐地放置。24口终端盒内应有适当的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足弯曲半径的要求。
portant;">安装要求
portant;">光缆终端盒是一个大众产品，价格低廉，性能高。光缆终端盒里面配有全面的安装零件，里面附有详细的施工说明书，其具体步骤如下：
portant;">1.打开盒盖，检查配件是否齐全。
portant;">2.将光缆开剥好，留足光纤余长。
portant;">3.将光缆引入端口的铝夹箍上半片卸下，将开剥好的光缆从端口穿人，把光缆紧固在铝夹箍上，并把加强芯穿人固定夹子内，上紧螺丝并将多余的加强芯剪去。
portant;">4.检查光纤盘留板的引人——引出槽是否与光缆在一侧（终端盒只收容一根光缆的情况下），如不在一侧；则将盘留板换个方向。从尾纤引出板上退下塑料尾纤夹头，并套在准备好待接的尾纤护套上。将尾纤通过引出板的孔引人终端盒内，尾纤穿进足够的长度后，将尾纤夹头塞进尾纤引出板的孔中夹牢尾纤。
portant;">5.光线纤芯与尾纤熔接后按图一所示进行盘留。如在一个终端盒内既有光缆与光缆的连接又有光缆与尾纤的连接〔收容两根光缆的情况下〕，与光纤盘留板引人——引出不在一侧的光缆的纤芯的走向、及其与尾纤及另一根光缆中光纤的连接、盘留方式参见图二（部分光纤与尾纤将从盘留板边上的光纤走线槽通过）
portant;">6.信息模块、多用户光缆终端盒、集合点配线模块安装位置、安装方式和高度应符合设计要求。
portant;">7.安装在活动地板内或地面上时，应固定在接线盒内，信息面板采用直立和水平等形式，接线盒盖可开启，并应具有防水、防尘、抗压功能，接线盒盖面应与地面齐平。
portant;">8.光缆终端盒底盒同时安装信息模块和电源插座时，间距及采取的防护措施应符合设计要求。
portant;">9.光缆终端盒底座的固定方法应以现场施工的具体条件来定，可用膨胀螺钉、射钉等方法安装，信息模块明装底盒的固定方法根据施工现场条件而定。
portant;">10.固定螺丝需拧紧，不应产生松动现象。底座、信息模块与面板的安装应牢固稳定，无松动现象，面板应保持在一个水平面上做到美观整齐。
portant;">11.安装在墙上的光缆终端盒，其位置宜高出地面300 mm左右。在房间地面采用活动地板时。光缆终端盒应离活动地板表面300 mm。
portant;">12.各种插座面板应有标识以颜色、图形、文字表示所接终端设备业务类型。
portant;">13.工作区内终接光缆的光纤连接器件及适配器安装底盒应具有足够的空间。
portant;">普纬达通信为适应三网融合、FTTx的推广，普纬达通信推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括光纤配线架、光缆交接箱，光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。
户外工程介于局端机房和用户大楼之间，在FTTB/FTTH中，用于连接从局端引出的馈线光缆与用户大楼引入的分配光缆。在FTTC中，用于连接从局端引出的光缆与用户电缆。普纬达通信FTTX布线应有尽有、质量保证！随时欢迎您前来咨询！！！
